Senzorový systém pro přesné měření tloušťky pásů a plátů
Senzorové systémy thicknessGAUGE se používají pro přesné měření tloušťky pásových materiálů, fólií a plechů do 50 mm. Vybrat si můžete z několika modelů s různými typy senzorů, měřicími rozsahy a šířkami měření, které umožňují inline měření tloušťky různých materiálů a povrchů s bezkonkurenčním poměrem cena/výkon.

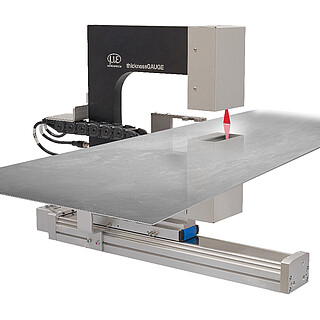

Tento kompletně sestavený systém, který je připraven k okamžitému použití, se skládá ze stabilního C rámu, na němž jsou upevněny dva optické snímače vzdálenosti, které zjišťují tloušťku měřeného objektu pomocí rozdílu vzdáleností. Senzory jsou při montáži vzájemně dokonale vyrovnány. Již z výroby jsou snímače perfekně kalibrovány a synchronizovány.
Pro měření fólií se používá O rám s jedním combiSENSORem.
Lineární posuv přesouvá snímače ze základní polohy do měřicí polohy. V základní poloze je umístěn měřicí etalon, podle kterého se snímače automaticky kalibrují při každém příjezdu do základní polohy. Tím je dosaženo nejvyšší možné přesnosti.
Models
Podrobnosti
- Kompaktní kompletní řešení pro přesné inline měření tloušťky
- Pro mnoho typů povrchů a materiálů díky různým technologiím snímačů
- Senzory se pohybují na lineární posuvu
- Plně automatická kalibrace
- Napájení 24 V pro celý systém
- Integrovaný software
- Ideální poměr cena/výkon
Měření tloušťky s vysokou přesností
Senzorové systémy thicknessGAUGE se používají v průmyslovém prostředí pro přesné měření tloušťky pásových a plátových materiálů. Lineární jednotka s elektromechanickým pohonem umožňuje měření tloušťky v traversním režimu, kdy je měřena tloušťka po celé délce pohybu. Alternativně je možné použít program s pevně nastavenou dráhou pro měření na středové ose (středová tloušťka) nebo pro měření tloušťky na okrajích.
Precise profile and 3D inline measurements
The thicknessGAUGE 3D systems are used for precise inline measurement of geometric shapes such as film curvature, the edge of coating applications or weld seams on pouch cells. The sensor systems are equipped with two laser scanners. These detect the profile data along a linear movement, merge it into an overall profile and thus enable 2D or 3D evaluation. Variables such as step height, curvature or radius can be freely programmed, allowing complex measurement tasks to be solved directly in the inline process.
Automatická kalibrace a#38; teplotní kompenzace
Systémy thicknessGAUGE jsou vybaveny automatickou kalibrací na instalovaný etalon, aby bylo možné kompenzovat např. vliv kolísajících teplot. Kalibrační cykly jsou individuálně nastavitelné. Kromě teplotní kompenzace umožňuje kalibrace na etalon kdykoli cyklicky ověřit správnou funkci systému.

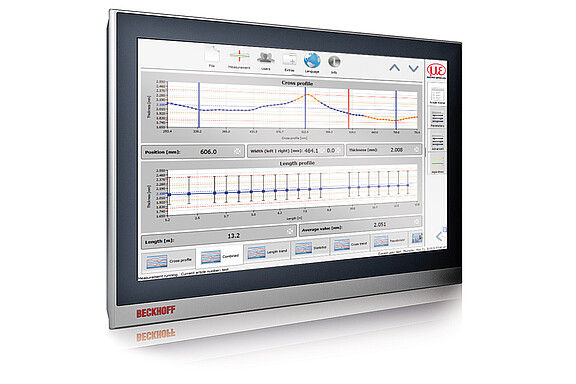

Výkonný analytický a ovládací SW
- Má dotykové uživatelské rozhraní
- Obsahuje databázi artiklů
- Archivuje produkci
- Vytváří statistické reporty
- Vyhodnocuje kvalitu dle nastavených limitních hodnot a posílá zpětnou vazbu (volitelné rozhraní)
- Ověřuje stav a způsobilost měřicího systému thicknessGAUGE
100 % kontrola kvality během výrobního procesu
Senzory thicknessGAUGE se používají v procesech při výrobě pásů a fólií k průběžnému měření tloušťky. Tyto senzorové systémy, založené na vysoké přesnosti, jsou vybavené inteligentní senzorikou a používají se v různých odvětvích průmyslu .
