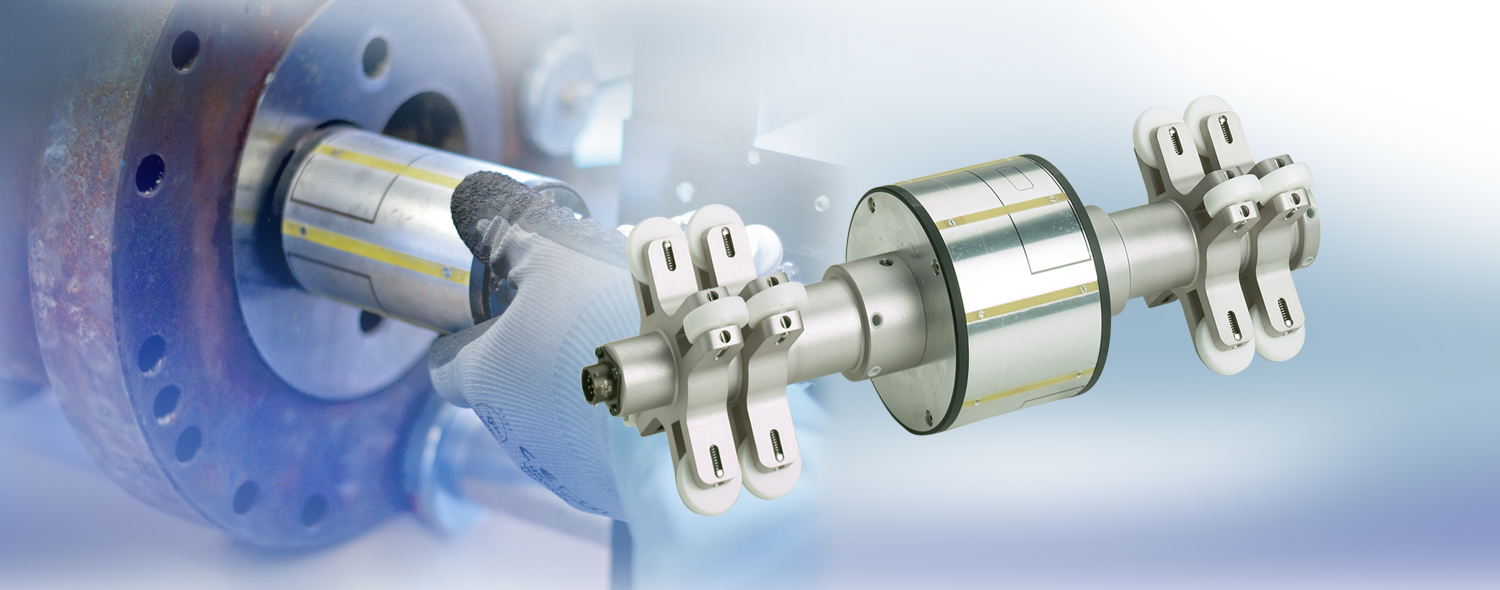

Bezkontaktní inspekce otvorů extruderu

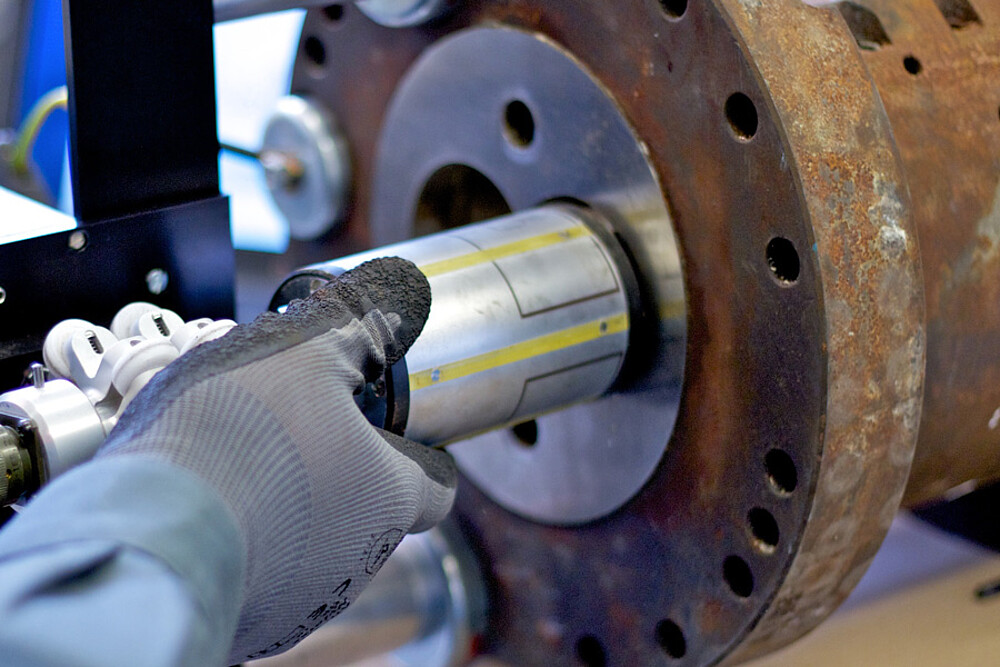

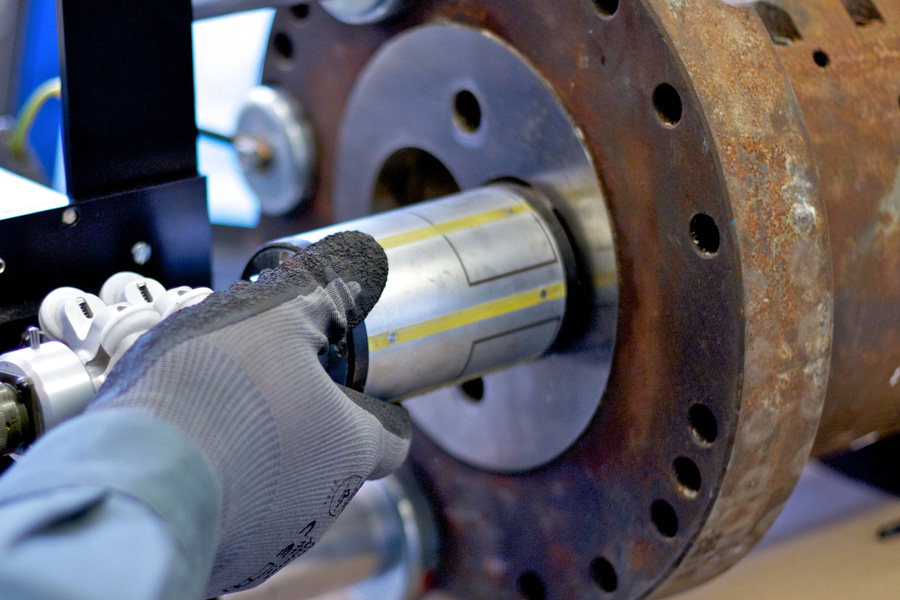

Použitím IDS 8100.C je možno přesně detekovat průměry otvorů extruderů. Opotřebení stroje, které bylo zapříčiněno abrazivním materiálem, teplotou a tlakem, lze kontrolovat bezdotykově.
Výhody:
- Významné zkrácení servisního času

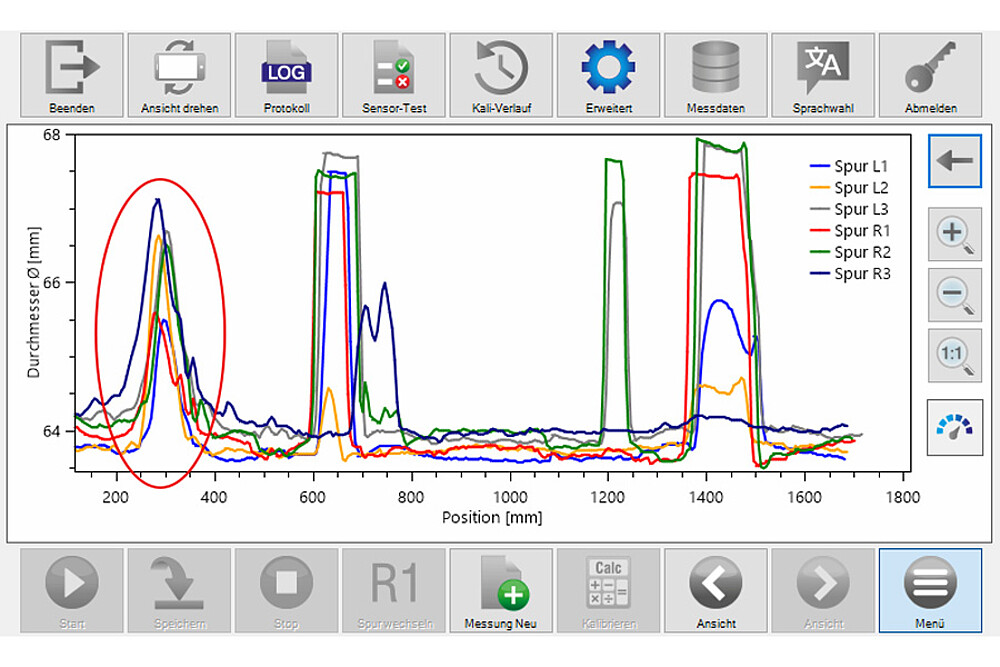

- Umožňuje výměnu chybných segment
- Vhodný pro všechny kovy bez nutnosti další kalibrace
- Lokální hodnocení s ovladačem na dotykové obrazovce
Parametry materiálu:
- Průměr pouzdra od 32 mm do 180 mm
- Průměr 8 nebo 16 mm
- Vhodné pro všechny kovy
Advantages

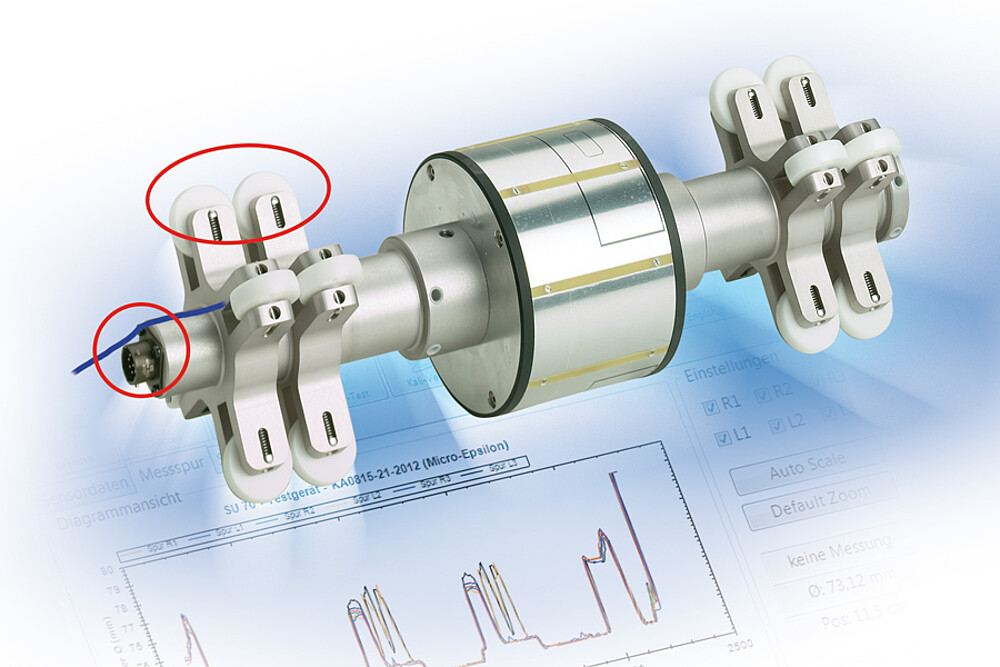

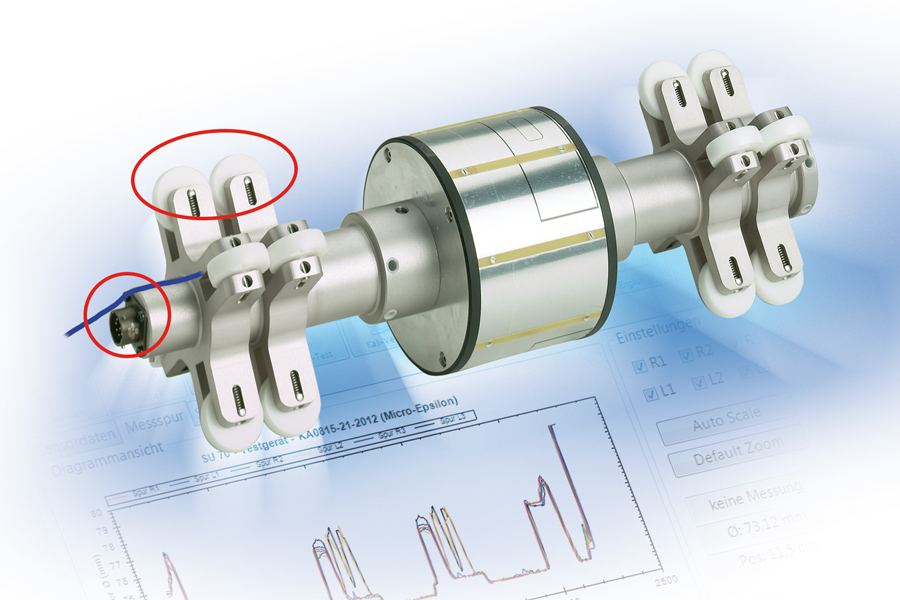

- Touchscreen with user-friendly software for fast evaluation directly next to the extruder
- Reliable measurement on up to 6 tracks
- Suitable for numerous extruder barrel dimensions from 32 to 180 mm diameter
- Diameter is directly displayed
- Automatic evaluation function via tolerance specifications
- USB interface for data output and logging
- Integrated function test for inspecting the condition of the measuring system
Operating principle

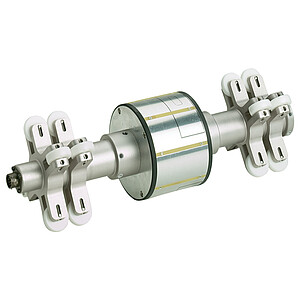

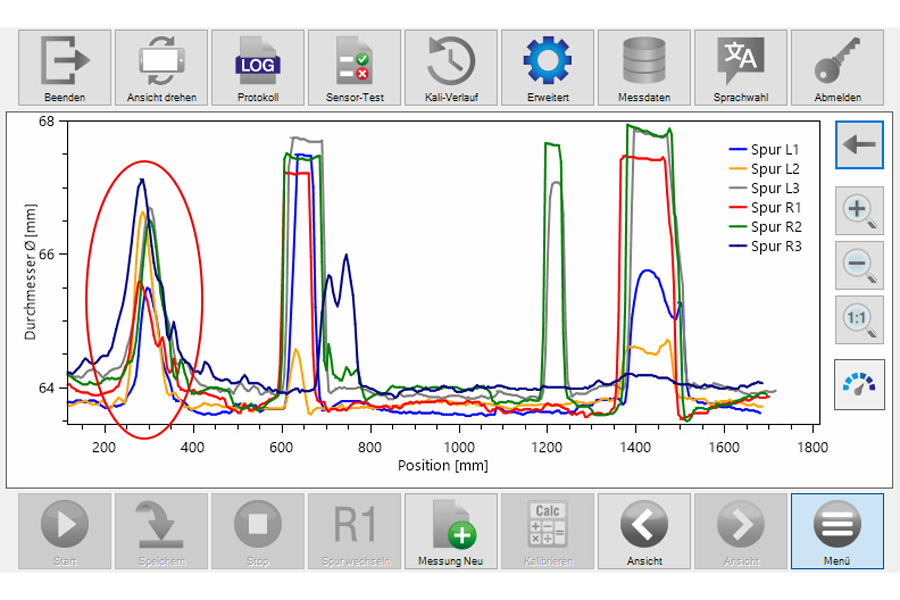

The idiamCONTROL works with integrated capacitive displacement sensors. These measure the actual bore diameter over the whole length of the process part. As the axial sensor position is detected as well using a cable-length measuring system, deviations in diameter can be found quickly and reliably. In doing so, each sensor position is related to a diameter in the longitudinal axis of the bore hole. As a result, the diameter length profiles are provided in six tracks and with a spatial resolution of 1 mm. The wear is calculated from the respective diameter values using the evaluation software.
