capaNCDT 61x4

Ideální pro kabelové řetězy a robotiku

Aktivní kapacitní měřicí systém pro dlouhé přenosové cesty signálu

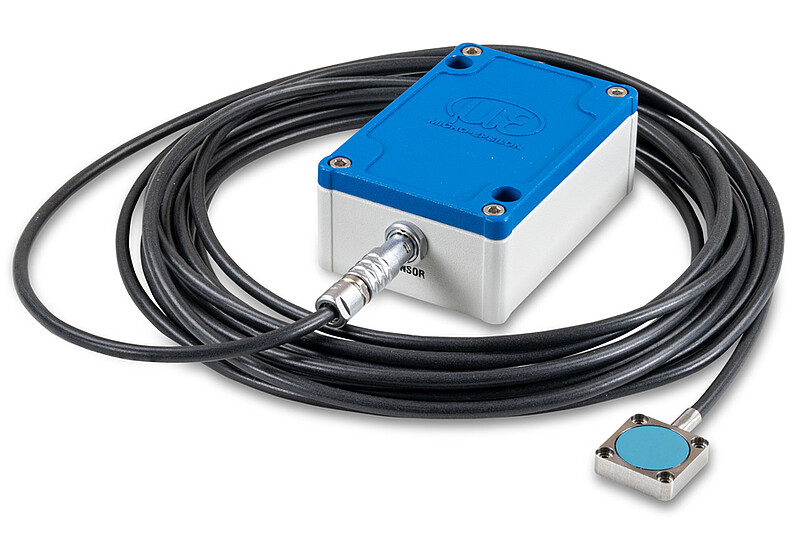

Kapacitní systém pro měření vzdálenosti a polohy capaNCDT 61x4. Měřicí systém se skládá ze sondy s integrovaným předzesilovačem, robustního kabelu a kompaktního kontroléru. Je okamžitě připraven k použití bez kalibrace na místě. Měřicí systém je k dispozici s délkou kabelu až 15 m. Snímač capaNCDT 61x4 je obzvláště vhodný pro automatizovanou výrobu robotů. Používá se také ve strojírenství a výrobě polovodičů. Pro zajištění optimální kvality signálu je požadovaná délka kabelu již kalibrována z výroby.

logo

Podrobnosti

  1. Měřicí rozsahy (mm): 2
  2. Linearita max. 2 µm
  3. Rozlišení max. 0,3 um
  4. Rozhraní RS485 nebo analogový výstup
  5. Ideální pro dlouhé přenosové cesty signálu do 15 m
  6. Robustní kabely senzorů pro použití na tažných řetězech a robotech
  7. Snadná integrace díky flexibilnímu vedení kabelů
  8. Maximální stabilita signálu
[]
Kontakt
MICRO-EPSILON Czech Republic
Kontaktní formulář
Vaše žádost o: {product}
* Povinné informace
S vašimi údaji zacházíme důvěrně. Přečtěte si prosím naše prohlášení o ochraně osobních údajů.

Robustní kabely pro použití na robotech a kabelových řetězech

Robustní kabely modelu capaNCDT 61x4 nabízejí vysokou flexibilitu a celkovou délku až 15 metrů, a proto jsou ideální pro měření úloh na robotech a v automatizaci.

logo

Kompaktní a robustní snímač

Aktivní plochý snímač je vyroben z pouzdra z nerezové oceli a keramického snímacího prvku. Kabel integrovaný na straně senzoru má dvě hlavní výhody: Instalační prostor se výrazně zmenší a mechanická stabilita senzoru se zvýší.

Kapacitní měřící systém capaNCDT 6114 je vhodný pro širokou škálu aplikací. Díky robustním a až 15 m dlouhým kabelům je systém např. ideální pro použití v robotických aplikacích. I když se kabel senzoru pohybuje, přesné výsledky měření se dosahují s nejvyšší stabilitou signálu. Systím capaNCDT 6114 má analogový výstup 0 ... 10V.

Podrobnosti

  1. Měřicí rozsahy (mm): 2

  2. Linearita max. 2 µm

  3. Rozlišení max. 0,3 um

  4. Analogový výstup 0 ... 10 V (odolný proti zkratu), volitelně: ± 5 V, 10 ... 0 V

Kapacitní měřící systém capaNCDT 6114 je vhodný pro širokou škálu aplikací. Díky robustním a až 15 m dlouhým kabelům je systém např. ideální pro použití v robotických aplikacích. I když se kabel senzoru pohybuje, přesné výsledky měření se dosahují s nejvyšší stabilitou signálu. Kromě analogového výstupu má měřicí systém capaNCDT 6124 digitální rozhraní RS485.
