Výstup naměřených hodnot

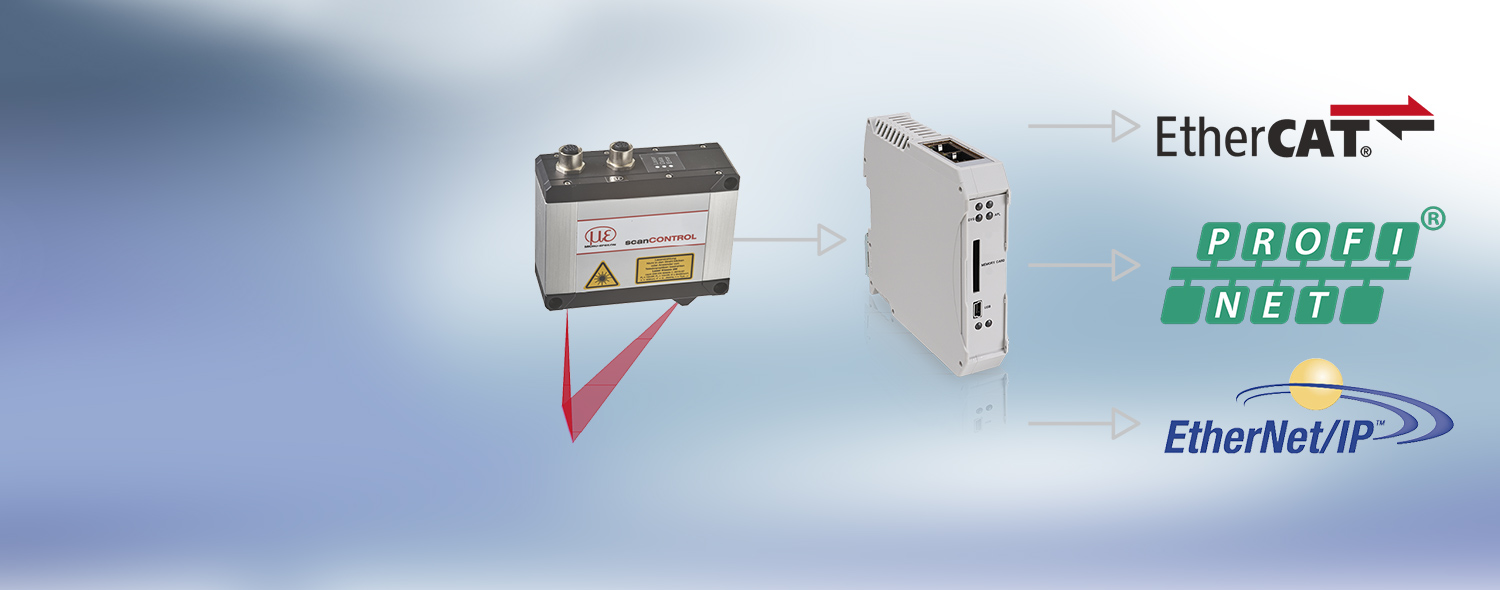

2D/3D brána a 2D/3D výstupní jednotka umožňují přenos naměřených hodnot ze zařízení scanCONTROL SMART prostřednictvím různých rozhraní.

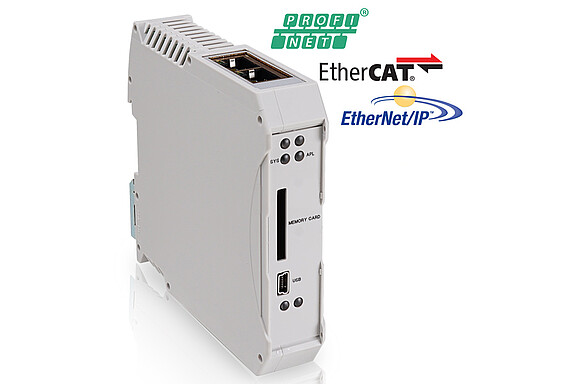

2D/3D Gateway
Každá 2D/3D Gateway může být připojena až ke 4 snímačům. Komunikuje se snímačem scanCONTROL SMART přes Ethernet Modbus. Výsledné hodnoty jsou poté převedeny na Profinet, EtherCAT nebo Ethernet/IP. Zákazník provádí nastavení parametrů podle podrobného návodu.

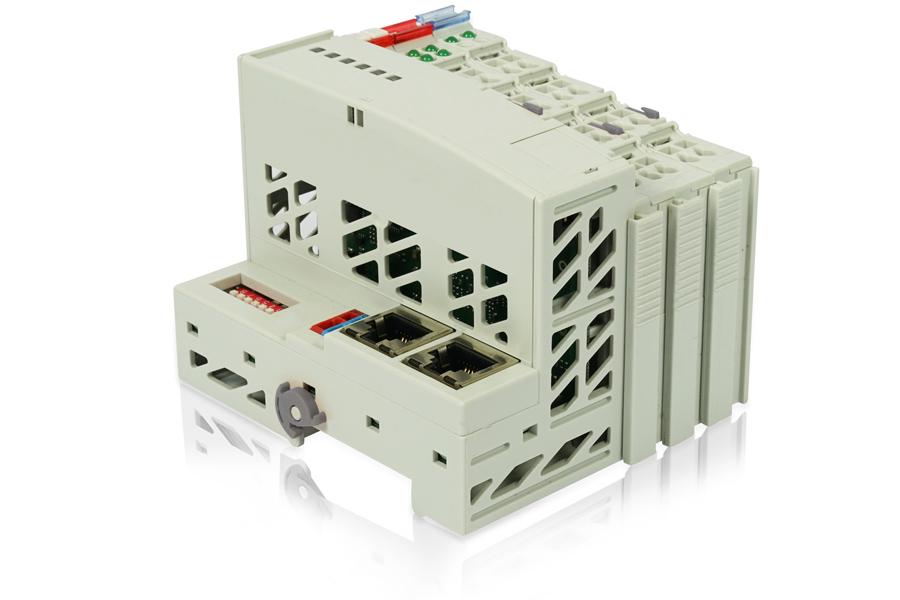

2D/3D Output Unit
Snímače scanCONTROL SMART komunikují přímo s výstupní jednotkou přes rozhraní Modbus, které převádí naměřené hodnoty na analogové proudové nebo napěťové signály nebo digitální spínací signály (vyhodnocení OK/NOK). Systém se skládá ze základny (fieldbus sběrnicový spojovač s filtračním modulem a koncovou svorkou) a jednoho nebo dvou (analogových + digitálních) výstupních terminálů.
K dispozici jsou následující výstupní svorky:
- Digitální – 8 kanálů: kladné nebo záporné přepínání
- Analogový – 4 kanály: ±10 V, 0–10 V, 0–20 mA nebo 4–20 mA
