Kov

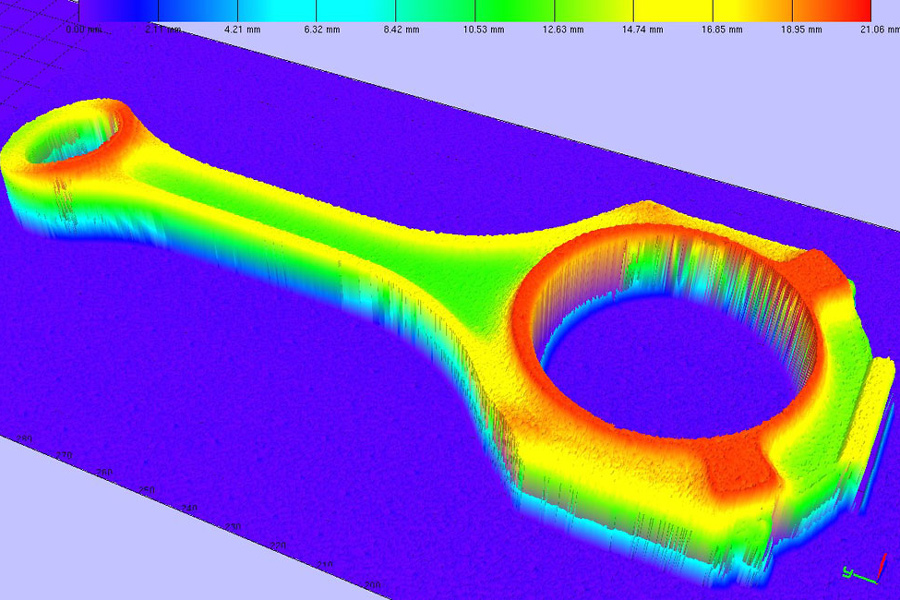

Lineární 3D zachycení dílů
- Modulární systém společnosti Mabotic
- Rychlá a snadná digitalizace
- Žádná deformace jednotlivých profilů pomocí globální závěrky ze scanCONTROL profilového skeneru.

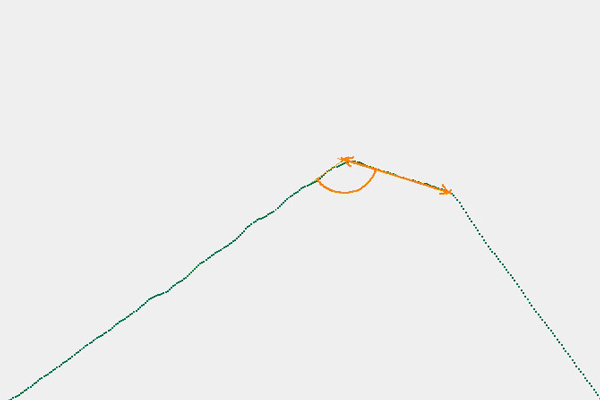

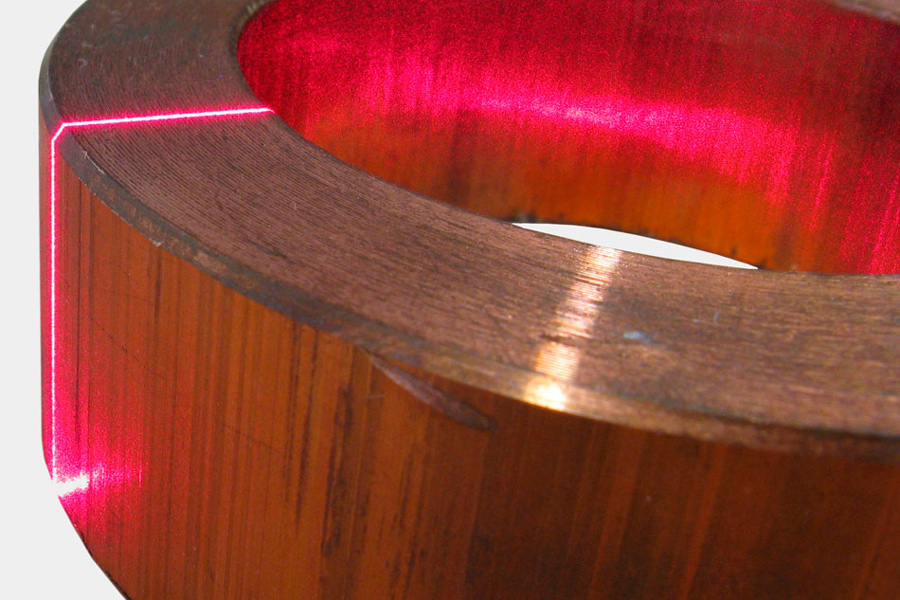

Zkosení měděných kroužků
- Materiál je zkorodovaný a vykazuje změny stupně lesku
- Kompletní měření zabere méně než 1 vteřinu
- Šířka zkosení je 0,8 mm
- Dále probíhá kontrola úhlu zkosení

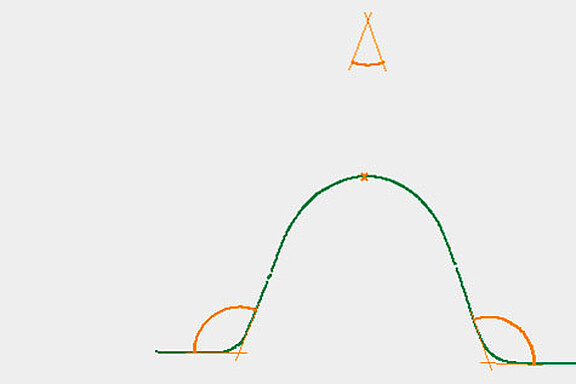

Měření obrysů na koncích trubek
- Použití skenerů na jednotlivé konce
- Lesklý povrch
- Částečně strmé hrany

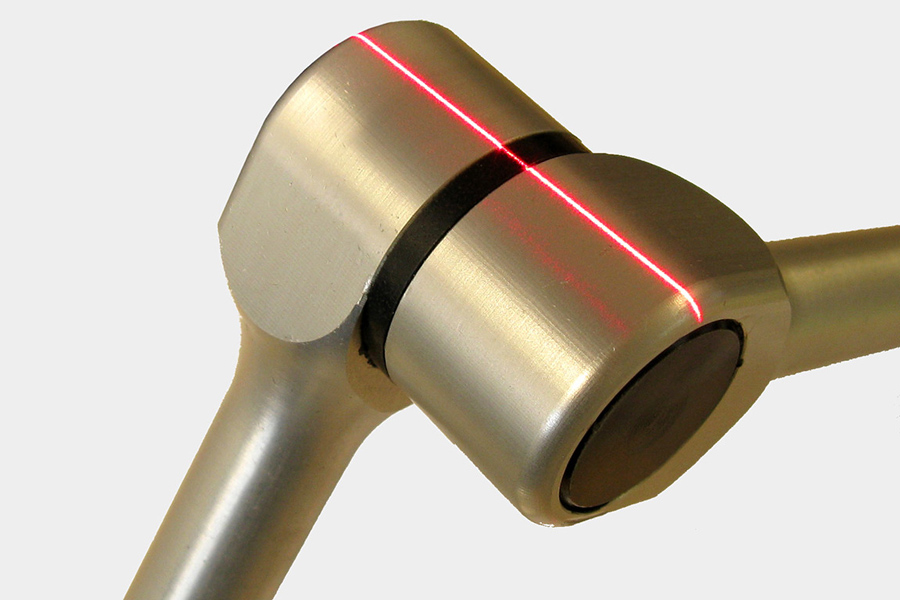

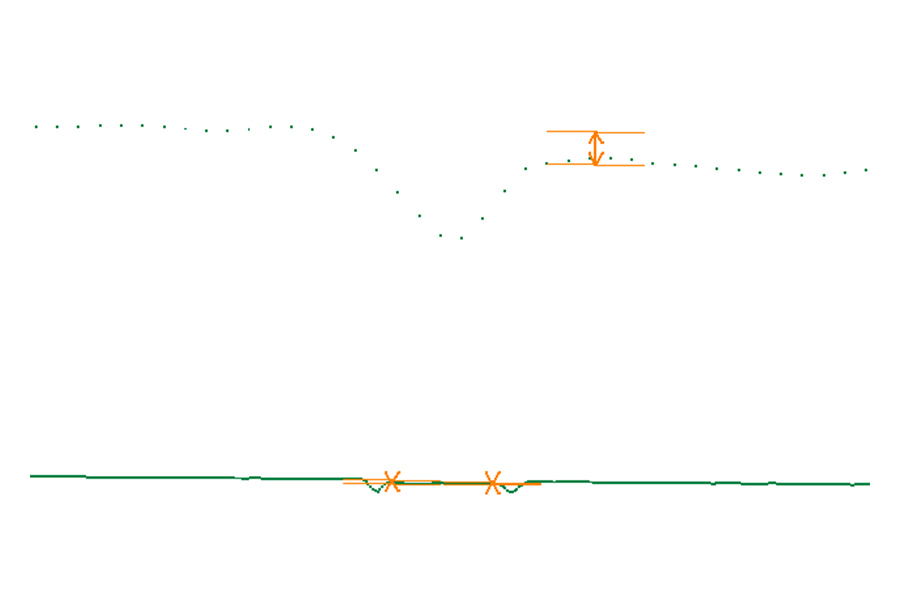

Měření souososti kloubů
- Připojení dvou dílů s kovovým kluzným ložiskem
- Kruhová kontrola (180°) a krokové měření
- Odvozeno od stanovení soustřednosti třech elementů

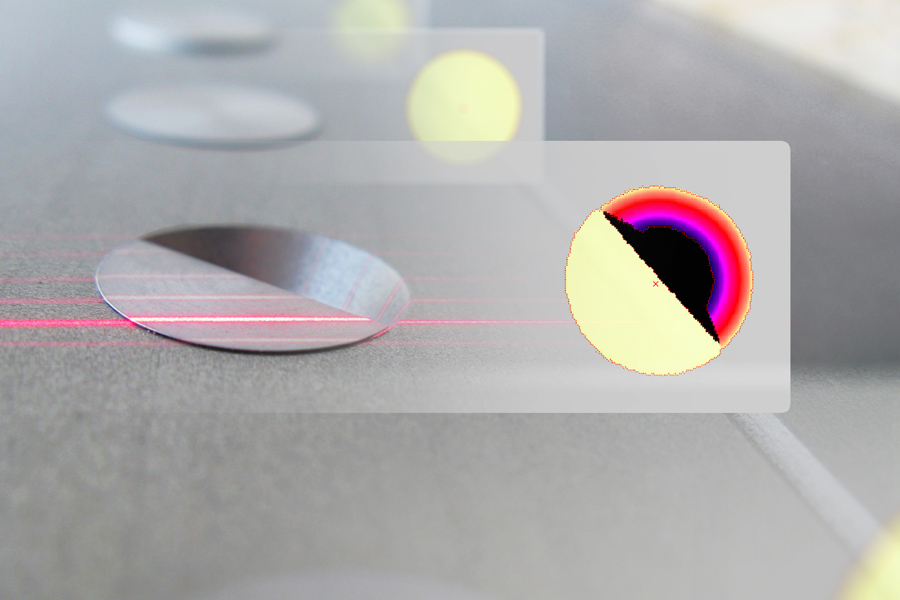

Sledování drsnosti/jemnosti povrchu
- Kontrola materiálu
- Výška objektu
- Vady/sklápění objektu
- 250 výrobků/min

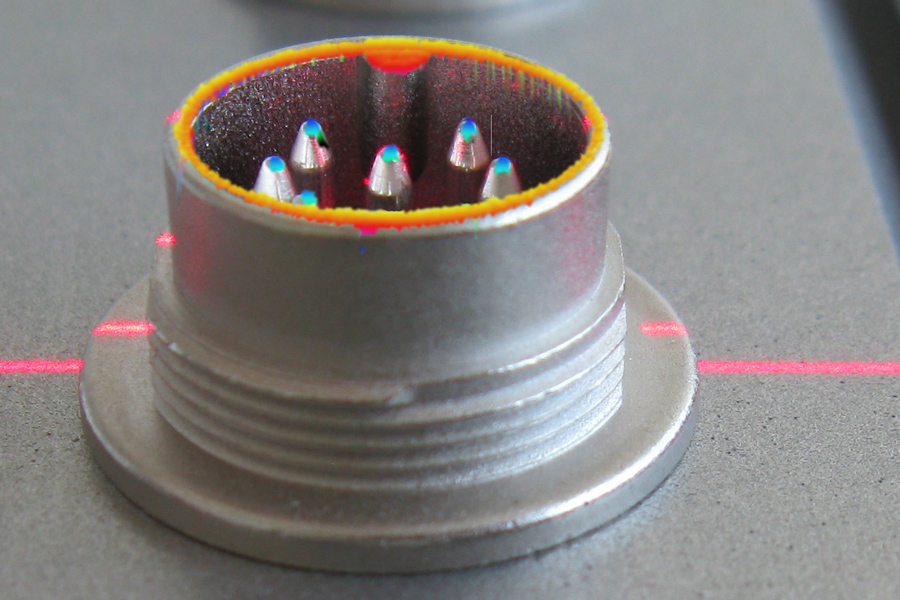

Sledování konektorů
- Poloha konektorů
- Výška konektorů
- Počet konektorů a vad
- 187 konektorů za minutu

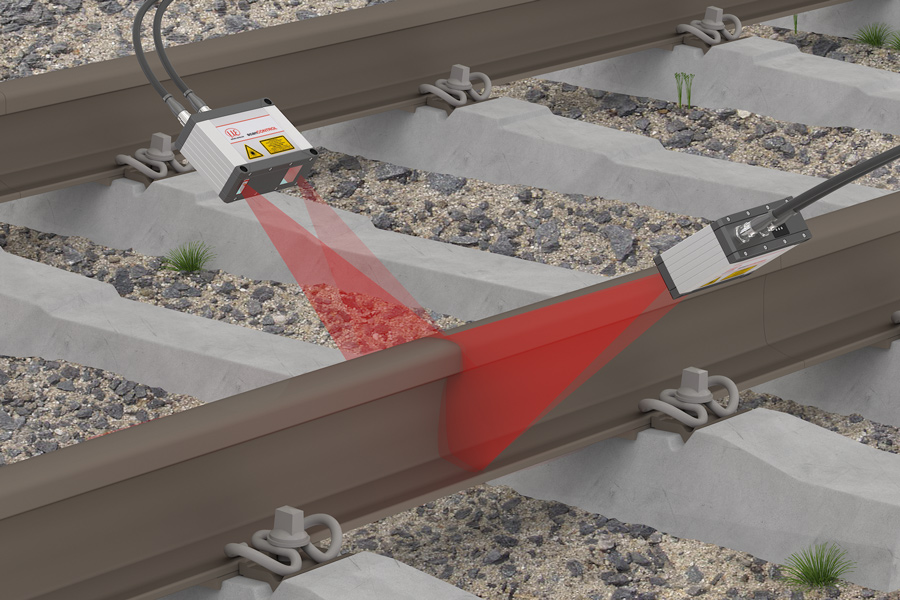

Železniční koleje
- 2 skenery na kolejnici
- 50mW laser pro vysokorychlostní měření na kolejnicích (částečně lesklé nebo tmavé povrchy)
- Okolní teplota od -20 do +80°C (chlazení a ohřev systémem zákazníka)
- Detekce závad na kolejnicích při překročení
- Vyhodnocující software od zákazníka

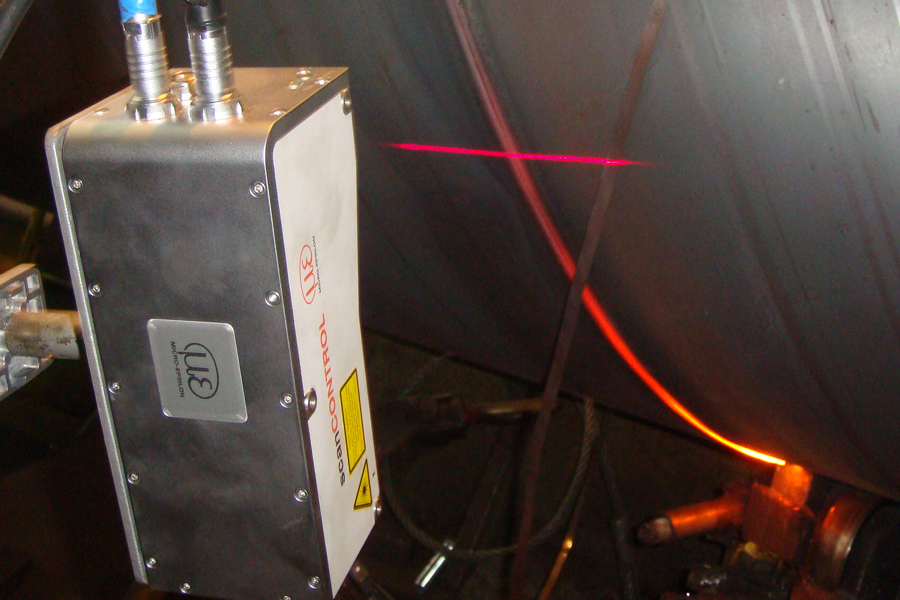

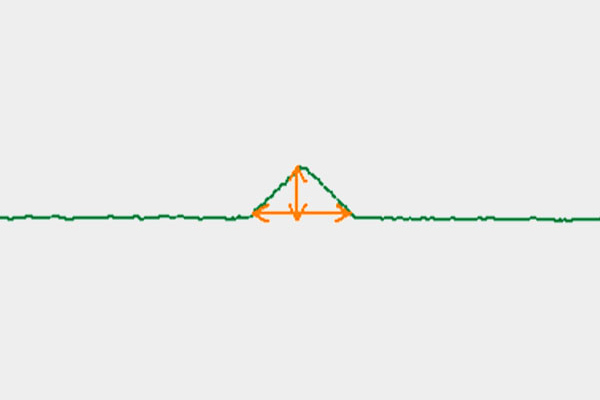

Sledování svarů na potrubí
- Měření polohy sváru
- Detekce přerušení sváru
- Rychlost měření 30 m za minutu

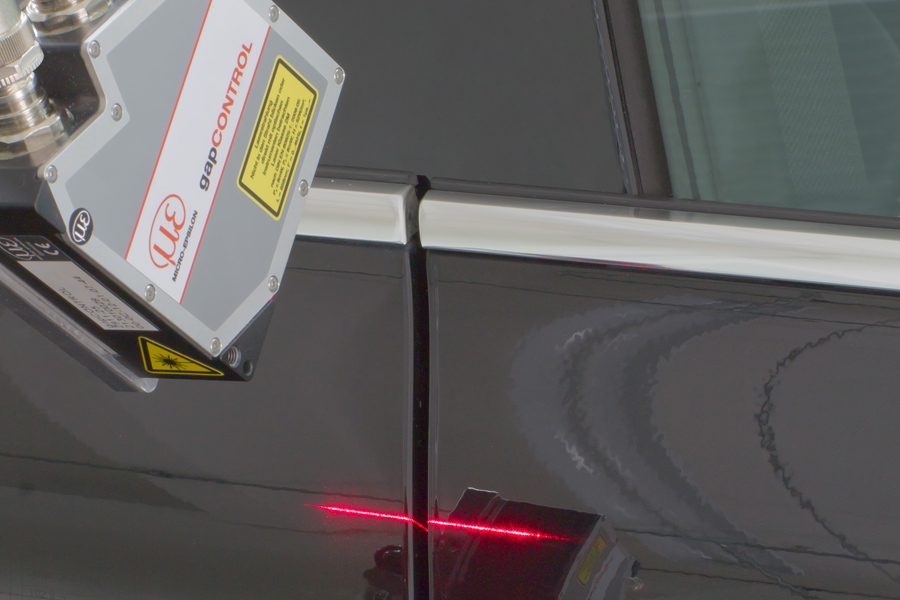

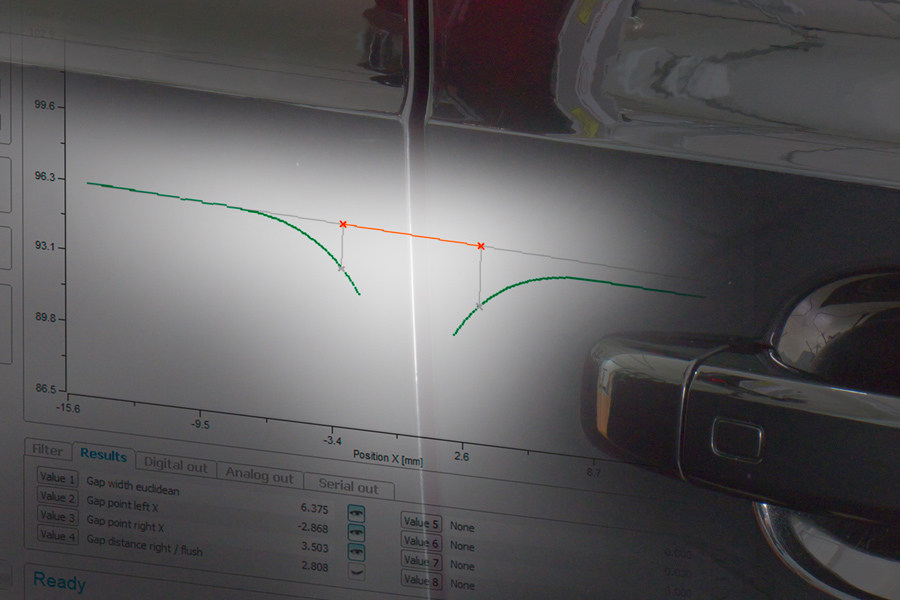

Měření mezer na karoseriích automobilů
- Šířka mezery
- Zarovnání panelů karoserie
- Zvláštní algoritmy slouží k umožnění měření na libovolné barvě automobilu
- Plně automatizované použití výrobních linek různých výrobců automobilů

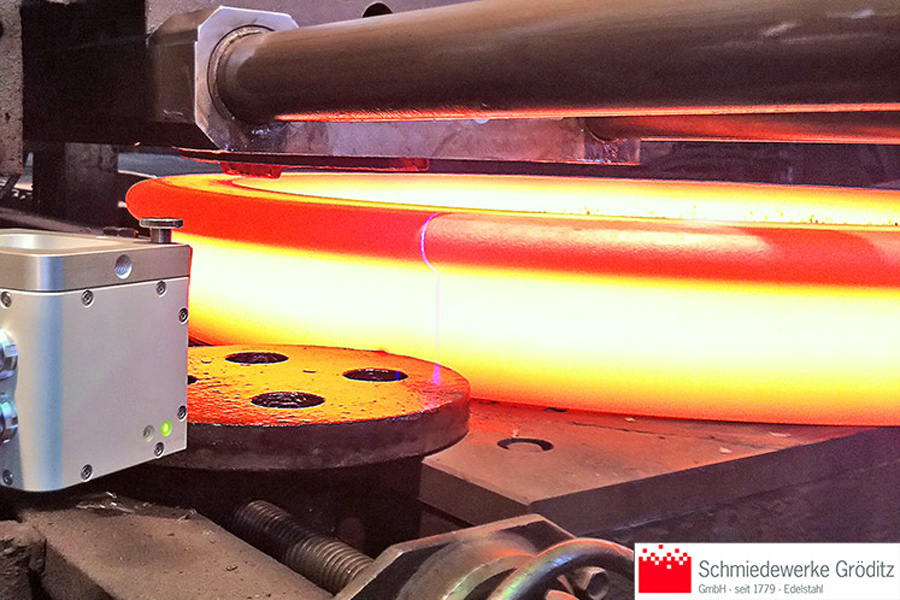

Měření pneumatik kovaných ocelových kol
- Inline měření těsně po procesu kování ve společnosti Schmiedewerk Gröditz GmbH
- Teplota 1200°C
- Kontrola různých rozměrů
- Chladicí skříň od zákazníka

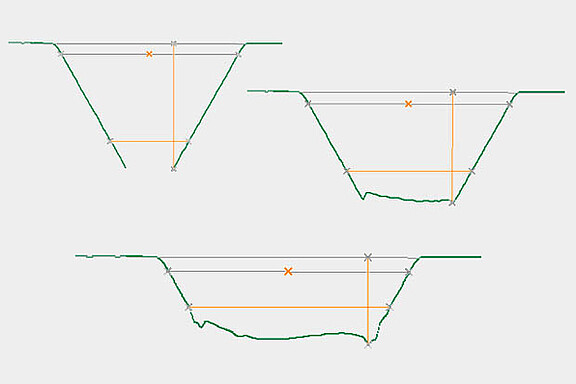

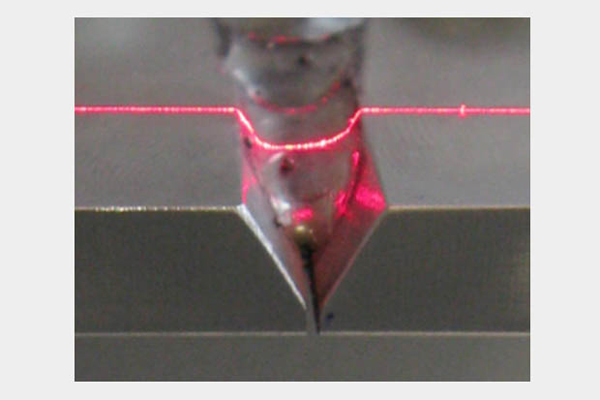

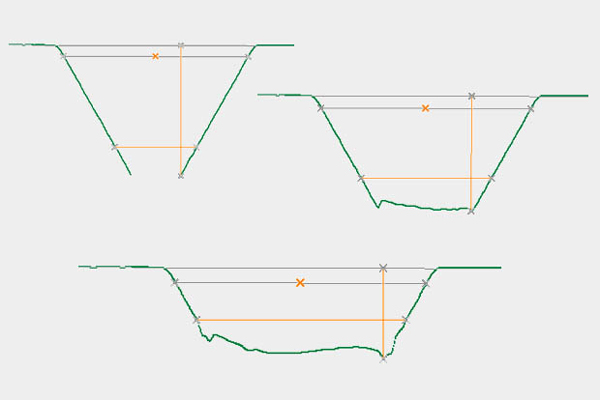

Měření V-profilu
- Několik kroků procesu
- Průběžné sledování šířky a hloubky mezer
- Sledování svářecí hlavy na základě polohy středu mezery

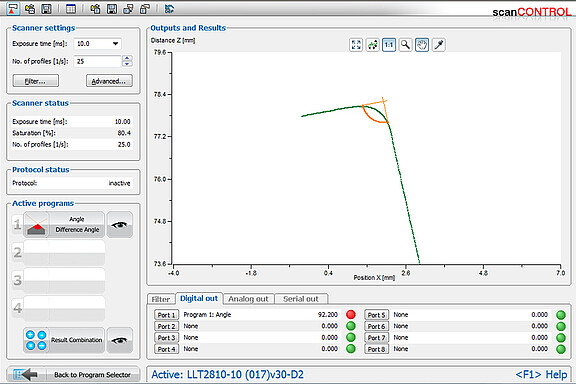

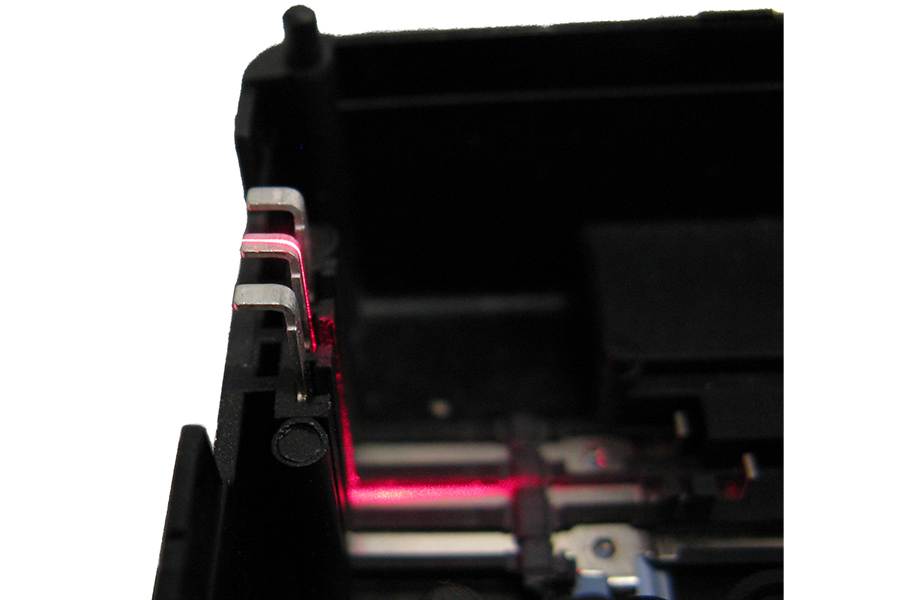

Měření úhlu na konektorových kontaktech
- Krátké cykly, rychlé měření
- V každém krytu se měří několik konektorů
- Měření každého kontaktu
Dřevo

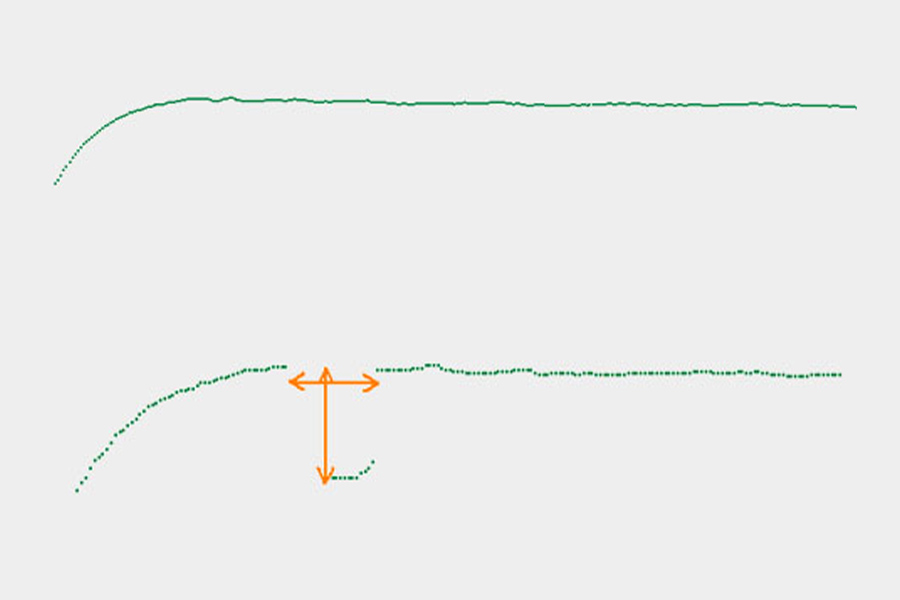

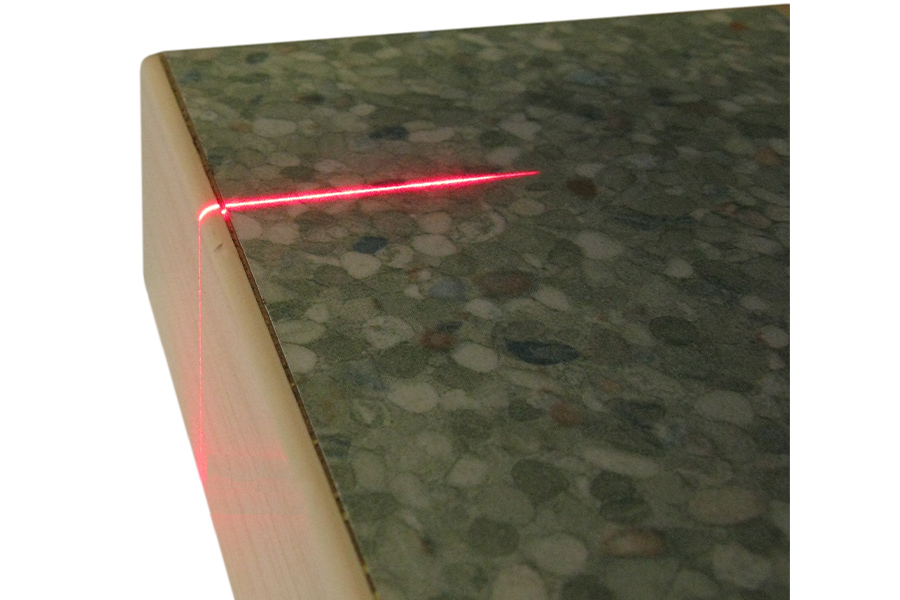

Detekce vad pultů
- Lepení koncového pásku je z části nezapuštěný
- Detekce drážky mezi dvěma částmi značící vadu

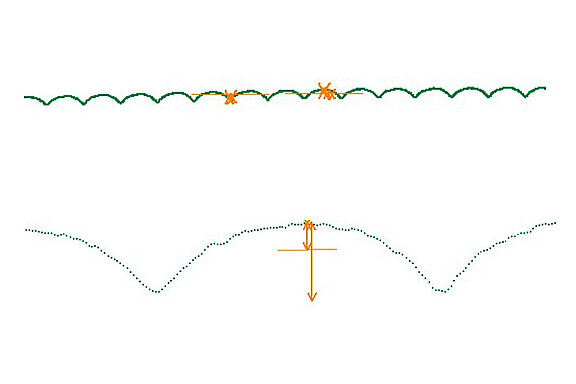

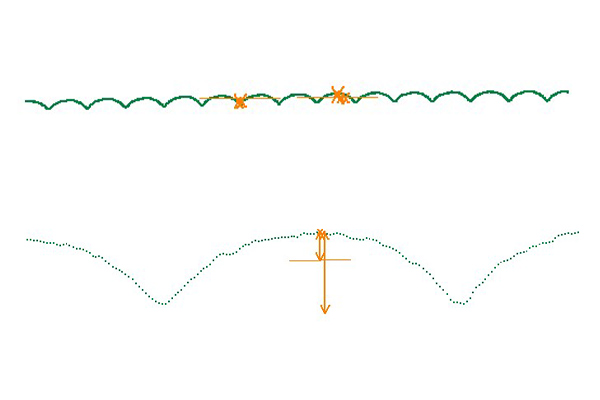

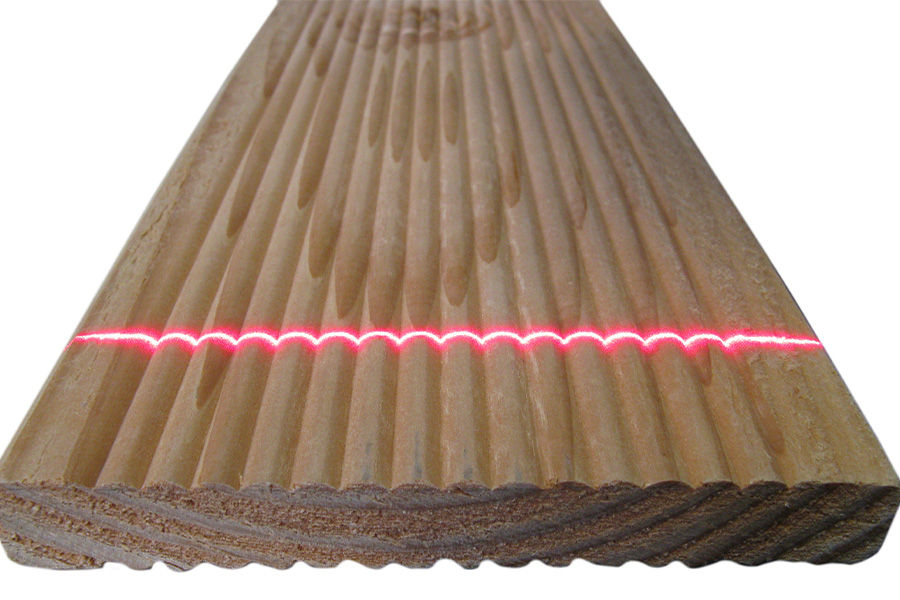

Kontrola kontur dřevěných podlah
- Odlišnosti jasu z důvodu textury
- Analyzuje se výškový rozdíl mezi nejvyšším a nejnižším bodem
- Měření o šířce 130 mm
- Rychlost: 10 m/s

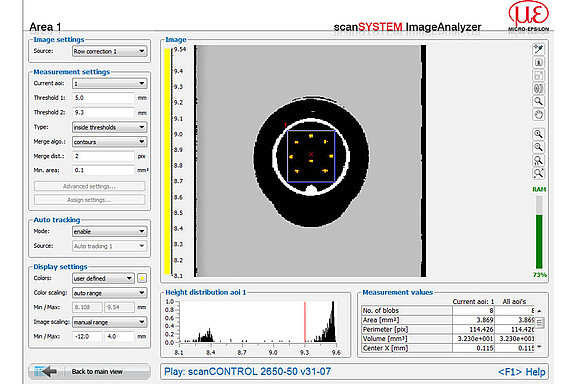

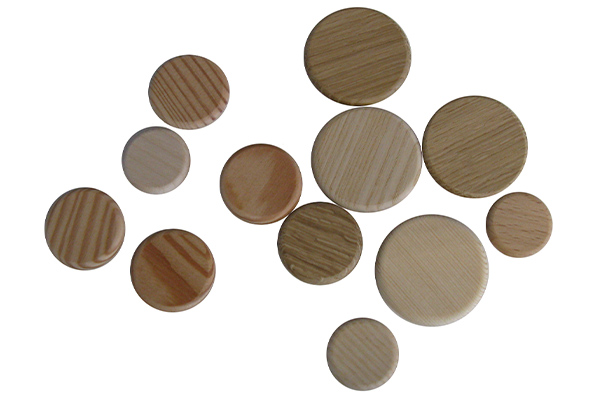

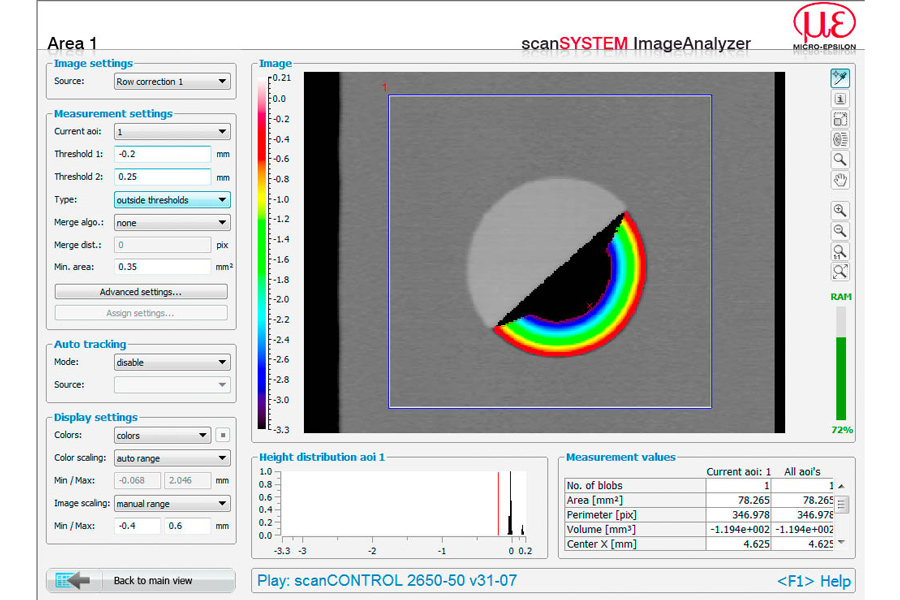

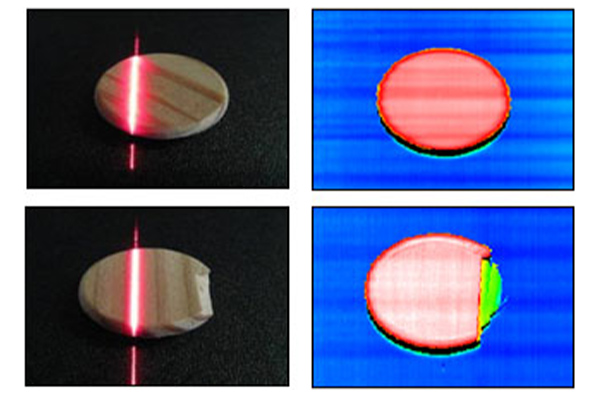

Kontrola dřevěných zátek
- Analýza intenzity odrazu
- Analýza výškového profilu
- scanSYSTEM ImageAnalyser
- Kontrola: zaoblenost, přítomnost pryskyřice, trhliny, náklon,…
- OK/NOK data jsou převedena do PLC pomocí RS422

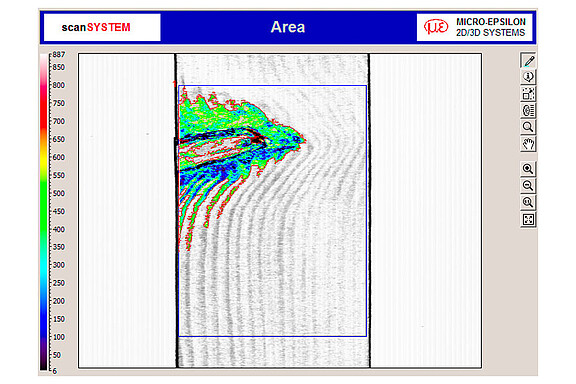

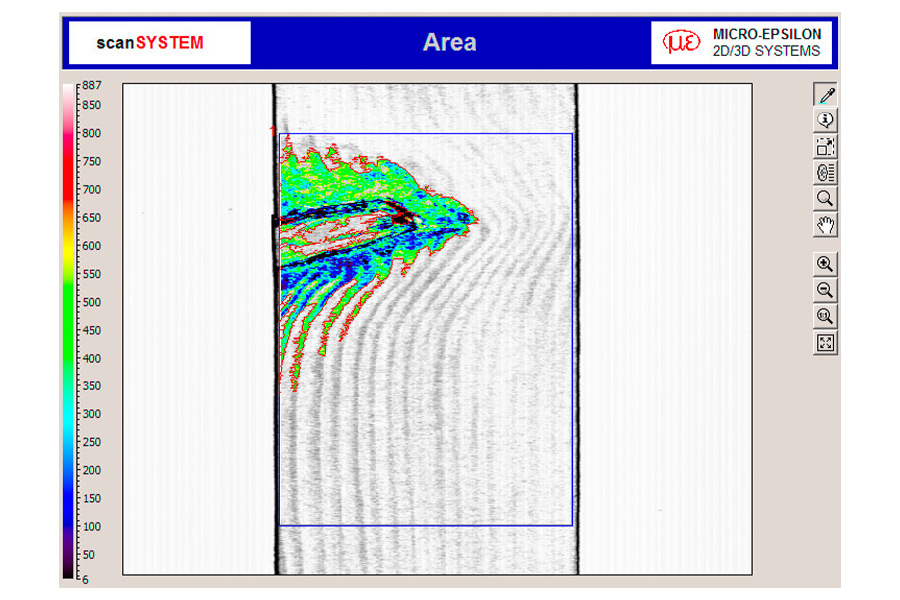

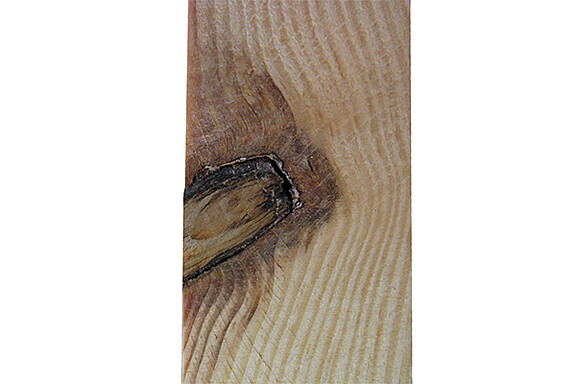

Kontrola přítomnosti suků na dřevěných deskách
- Kontrola povrchové vady
- Zobrazuje se množství, velikost a tvar defektů
- Kalkulace s měřícími hodnotami a přenos do kontrolního systému

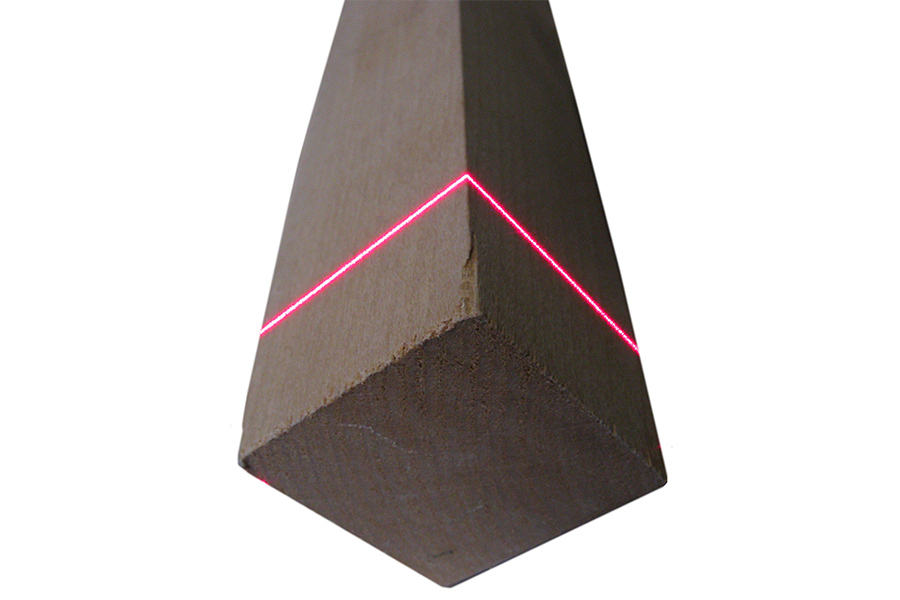

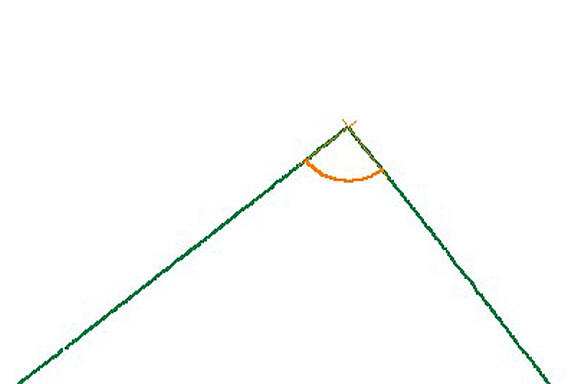

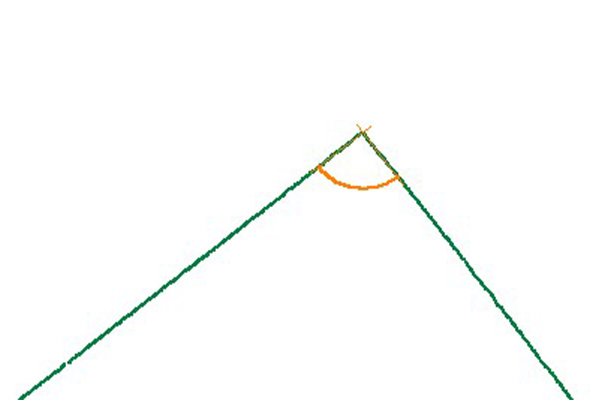

Obdélníkový tvar dřevěných trámů
- Realizuje se následující kontrola zboží v továrně zákazníka
- Dobrá a konstantní kvalita konečného výrobku

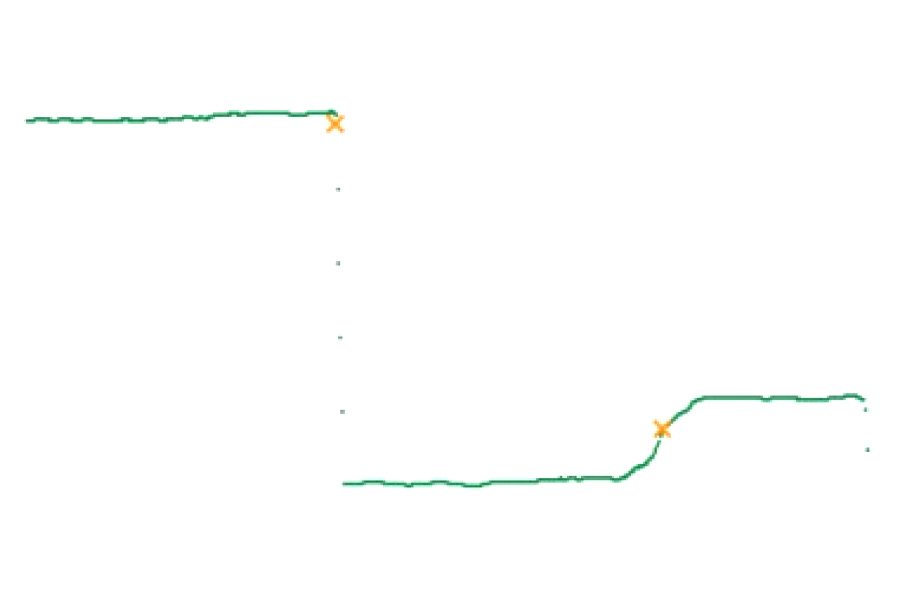

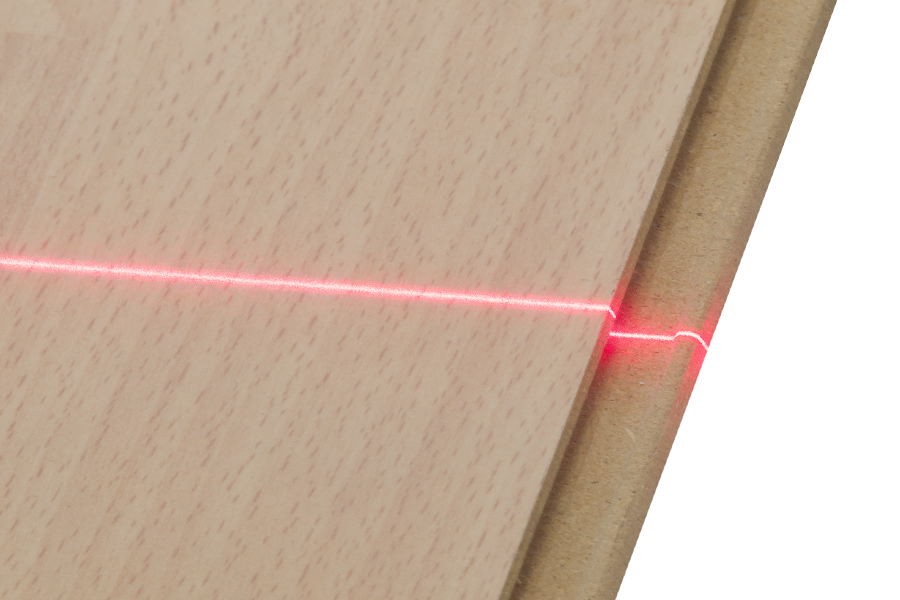

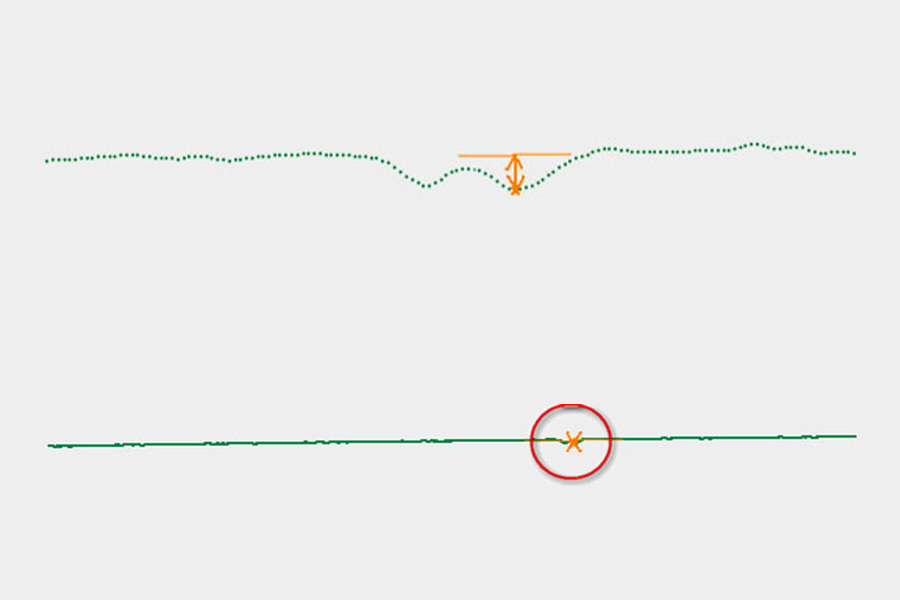

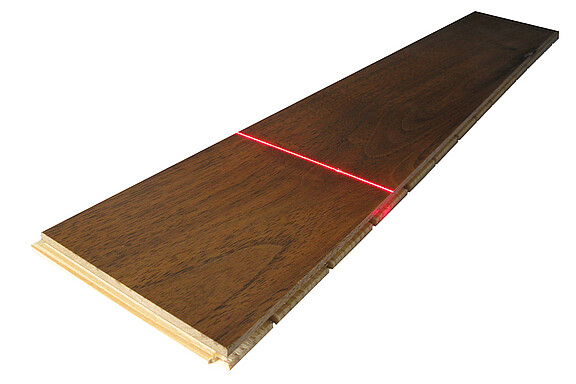

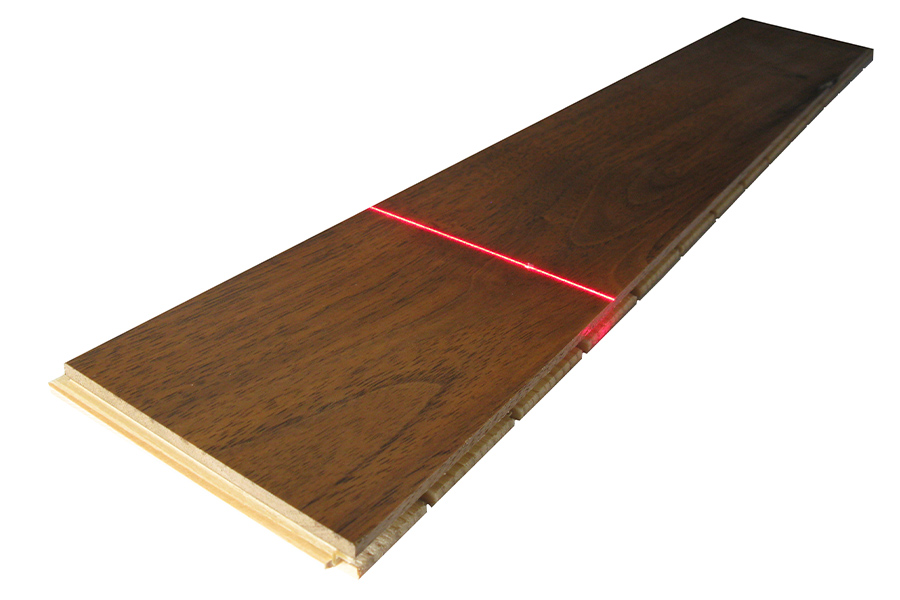

Defekty na povrchu parketových desek
- Měřený objekt : dřevo
- Detekce vyšší hrany
- Detekce zářezů a kontrola hran
Měření mezer u parketových desek
- Cílový materiál: dřevo
- Kontrola šířky mezery
- Kontrola zarovnání

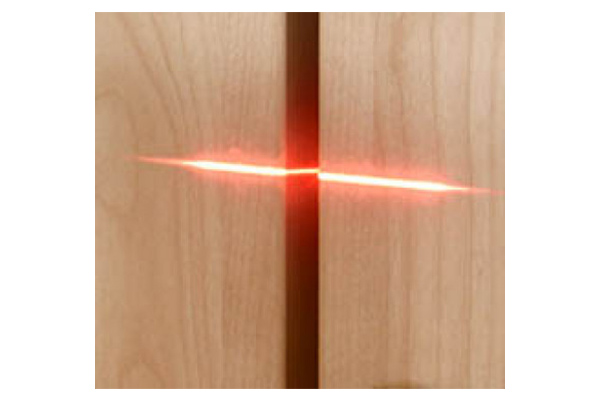

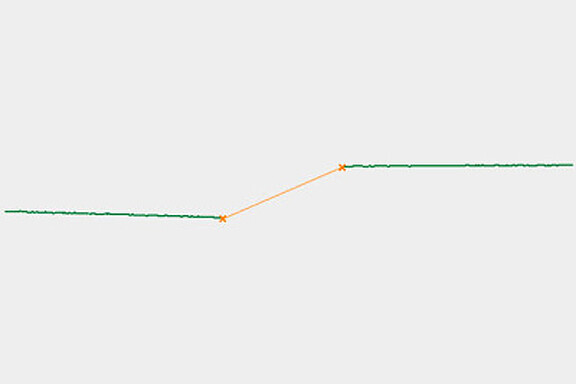

Měření mezer na dřevě
- Cílový materiál: dřevo
- Kontrola šířky mezery
- Kontrola zarovnání
Plasty

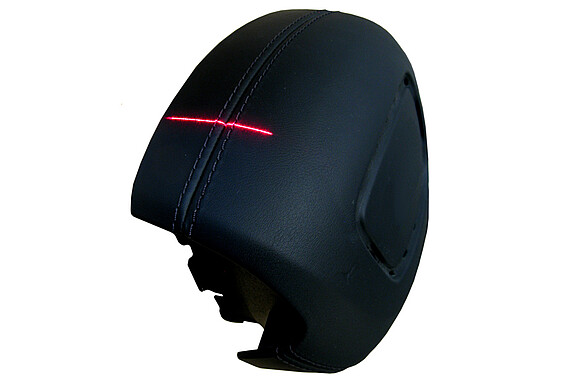

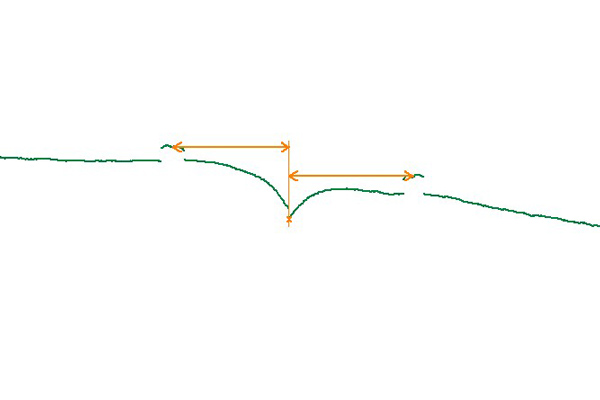

Pozice ozdobné šití na airbagu
- Kontrolována souvislá dráha a úplnost
- Defekty by byly viděny zákazníkem přímo
- Podpora významné značky pomocí viditelné kvality

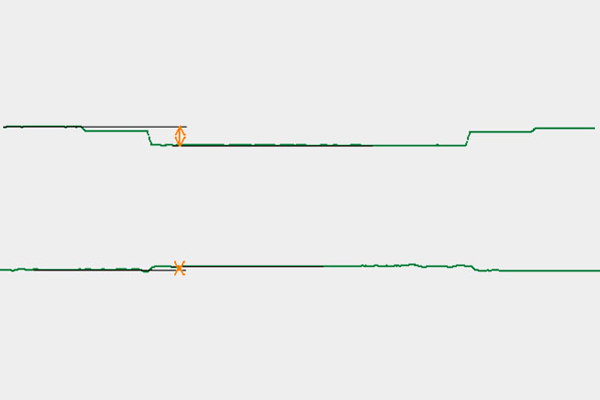

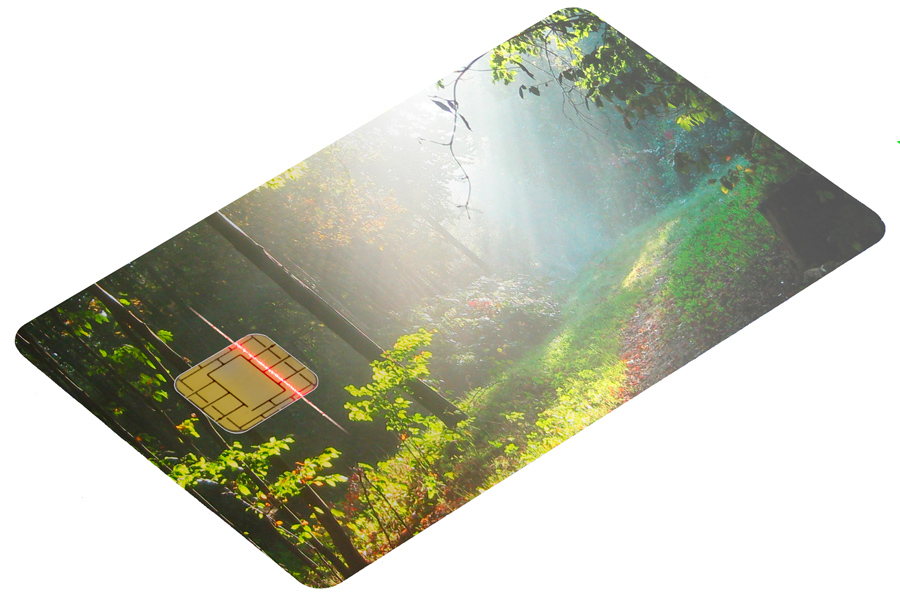

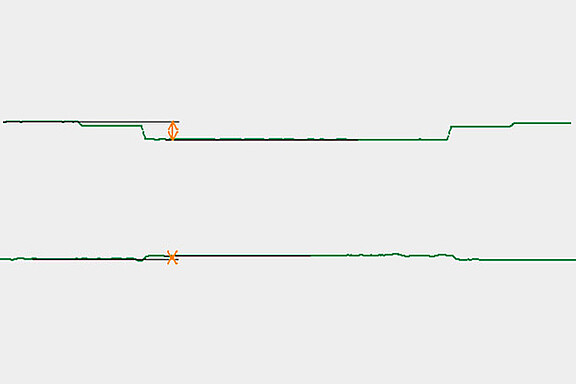

Měření tloušťky čipu na kartě
- Kontrola přítomnosti
- Měření relativní tloušťky čipu na povrchu karty
- Částečně lesklý povrch
- Měnící se barvy

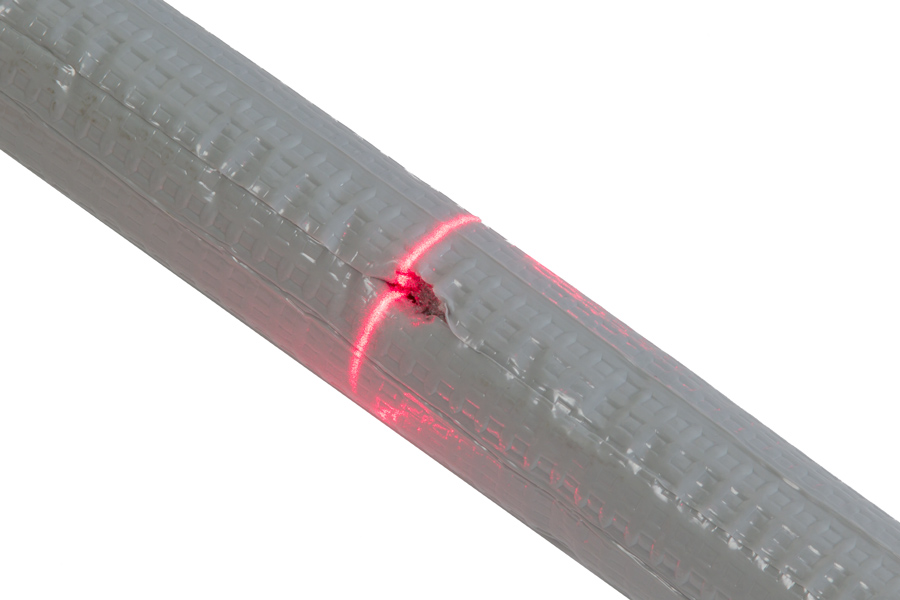

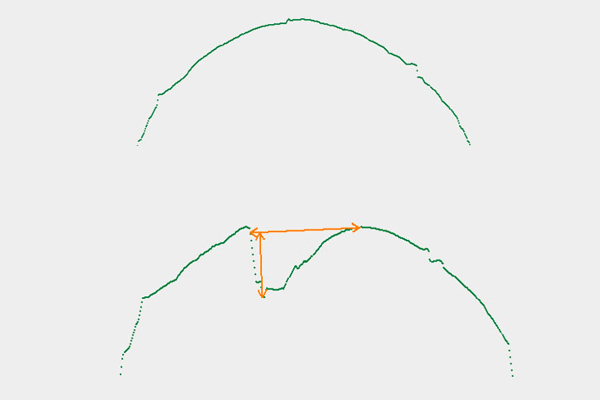

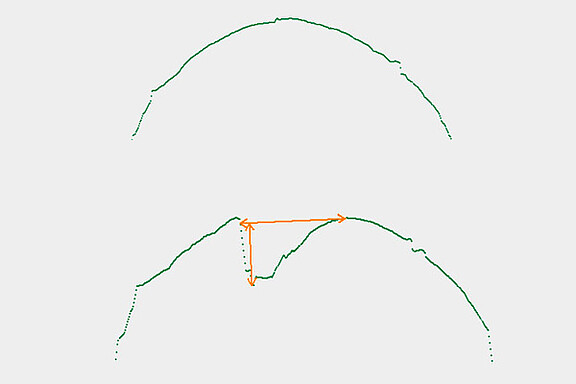

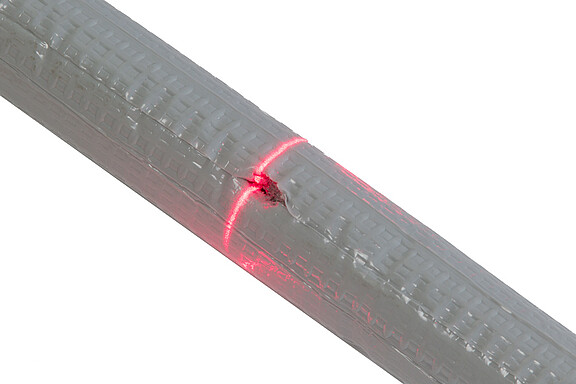

Kontrola vad izolace potrubí
- Kontrola prováděna vyhledáváním drážek
- I malá vada může být detekována
- Odlišné odrazy z vnějšku povrchu a vnitřku materiálu

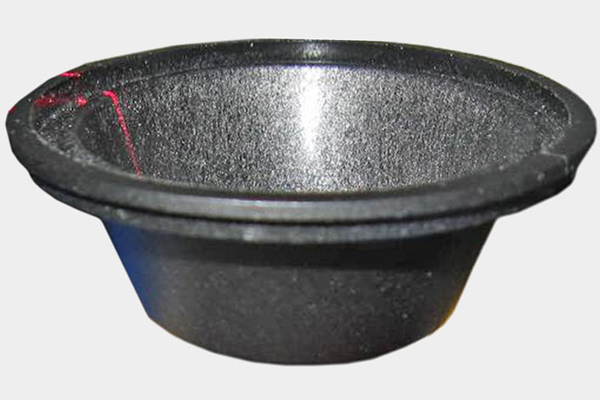

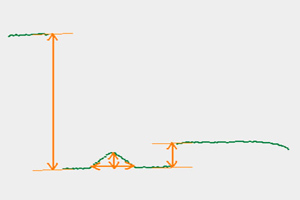

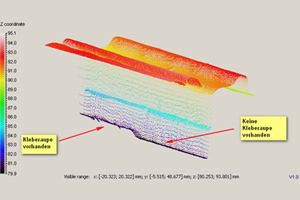

Geometrie lepení
- Přítomnost housenky lepidla
- Šířka a výška housenky lepidla
- Vnitřní a vnější výška objektu

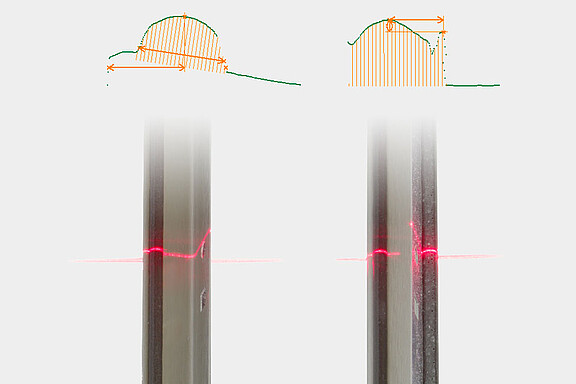

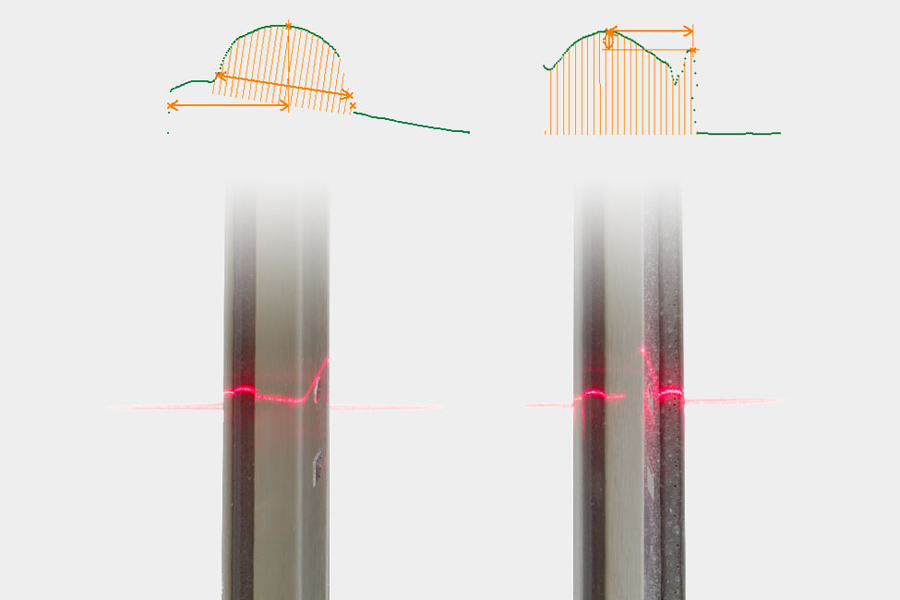

Sledování lepidla na okrajích pece
- Použití dvou skenerů
- Detekce přítomnosti housenek lepidla
- Kontrola šířky a výšky

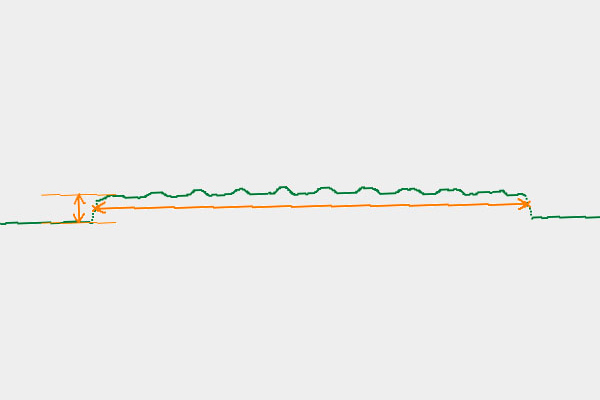

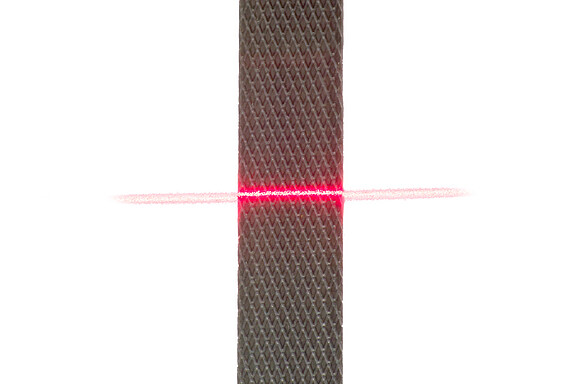

Měření rozměrů balící pásky
- Měření šířky
- Měření tloušťky
- Vysokorychlostní měření

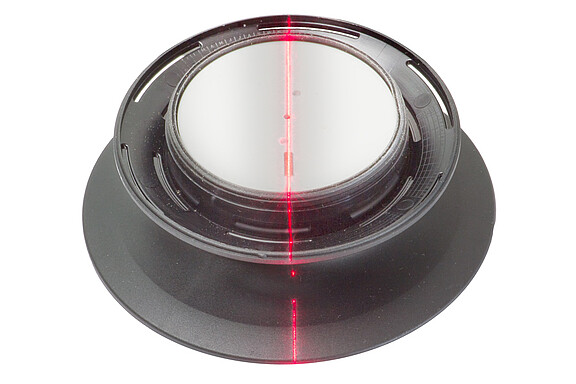

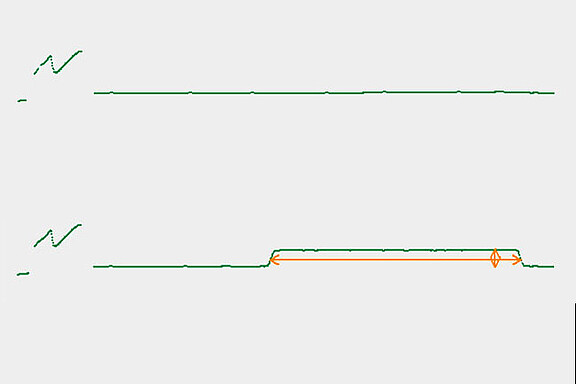

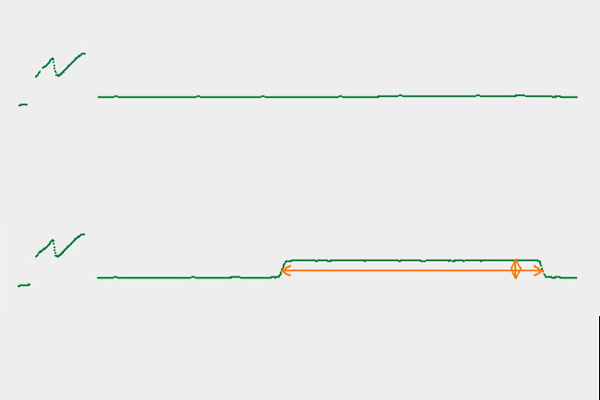

Pozice rukojeti víka
- Víko se otočí a při zjištění svaru se rotace zastaví

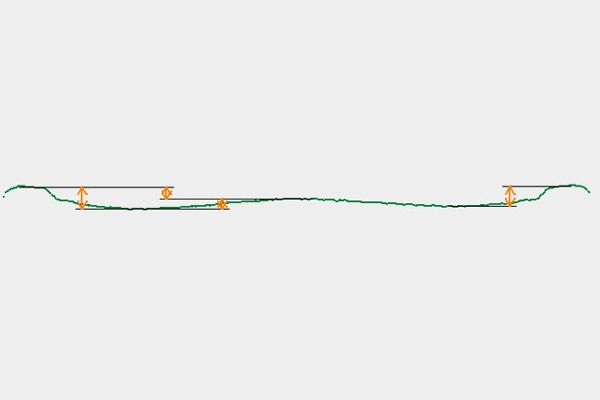

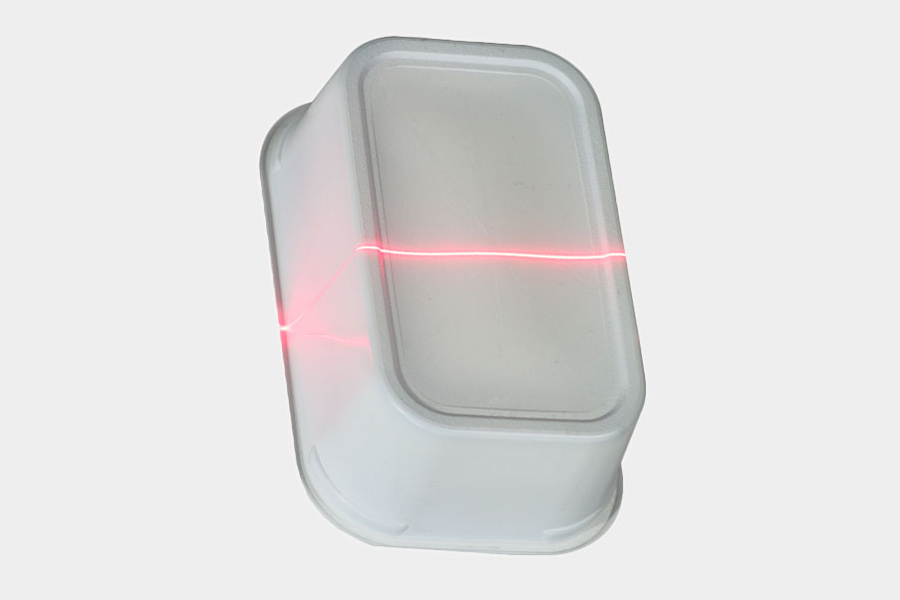

Řízení procesu při výrobě plastových kelímků
- Ovládání několika rozměrů
- Detekce nepřijatelných výstupků
- Tyto výstupky souvisí s problémy během vytlačování

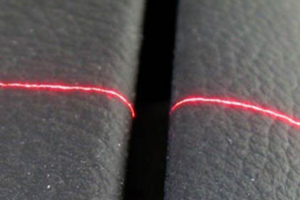

Měření mezer v interiérech vozidel
- Měření šířky mezery na různých materiálech, jako je pryž, kov a plast
- Kontrola zarovnáni mezi různými částmi interiéru

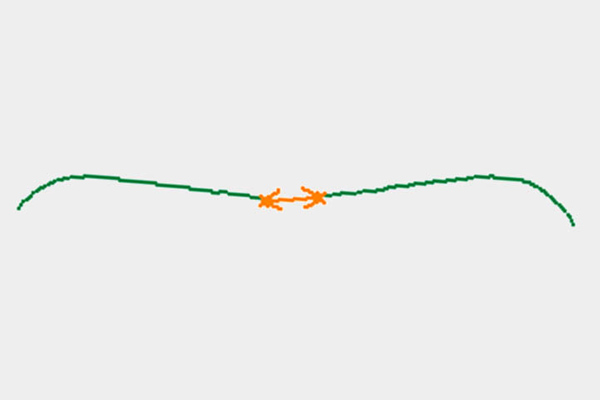

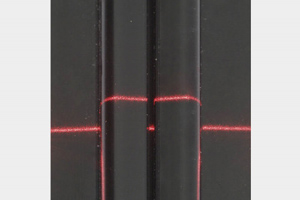

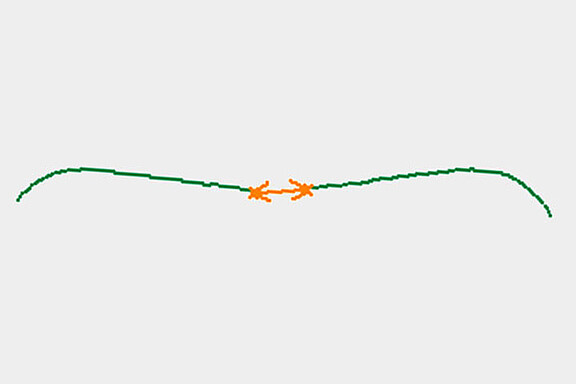

Měření mezer na plastových profilech
- Vysokorychlostní
- Černý lesklý povrch

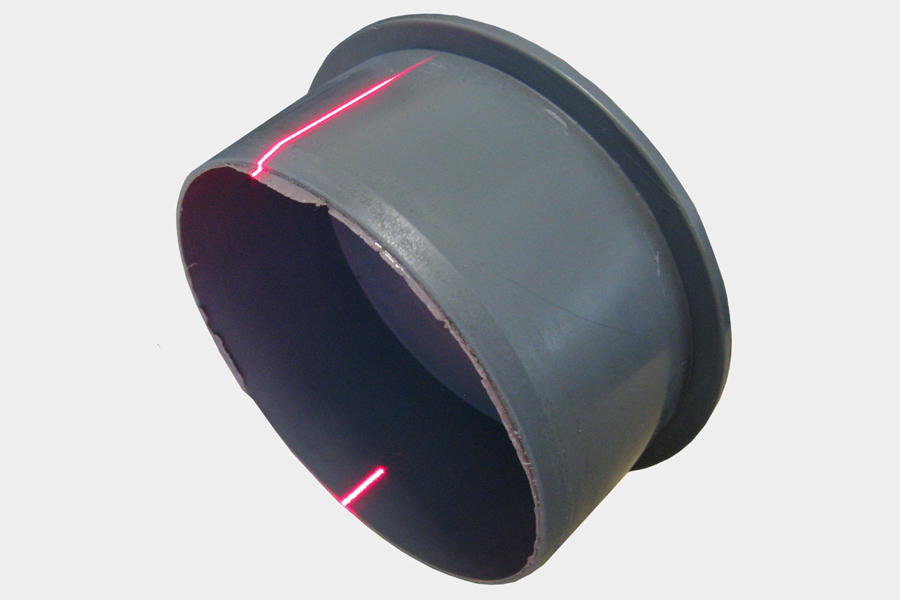

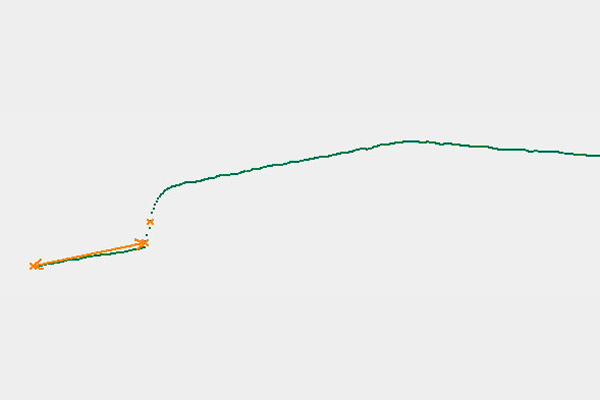

Detekce záblesků na vstřikovaných dílech
- Hromadná výroba
- Záblesk je vizuální vada
- Záblesk poskytuje informace o změnách parametrů procesu

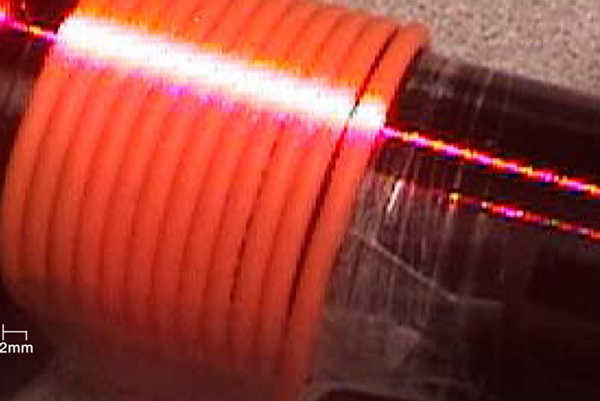

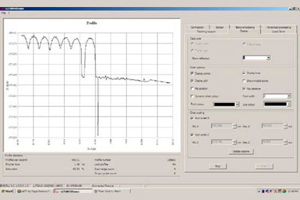

Automatizované vinutí optického kabelu
- Optické kabely se mohou poškodit, když jsou nesprávně navíjeny
- Zjevné snížení ztrát pomocí navíjecího stroje, který kontroluje proces s bezkontaktním laserovým skenerem
- Kompletní řešení na klíč systémovým integrátorem
- Rychlost navíjení až 5 m/s
Guma

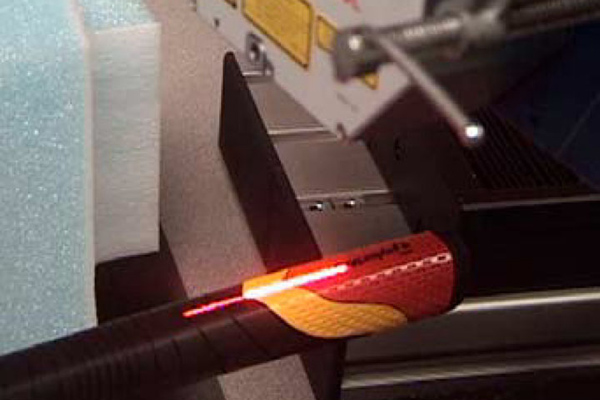

Poloha gumové rukojeti na golfových holích
- Vysoké rozlišení a rychlé měření
- Koncový zákazník klade důraz na vzhled golfových holí
- Jedná se o bezkontaktní měření materiálu
- Hotové přepínací tlačítko měřícího systému díky systémovému integrátoru

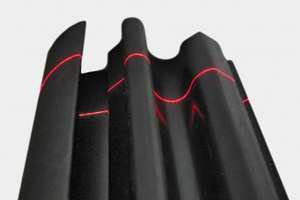

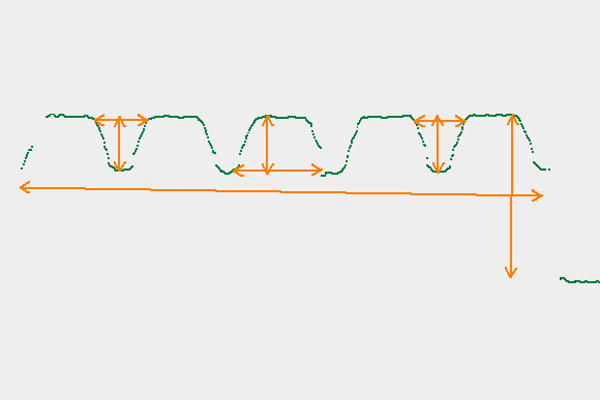

Kontrola gumového profilu
- Výška a šířka vnitřních tvaru
- Úhel mezi dvěma výstupky
- Výška vnějšího tvaru

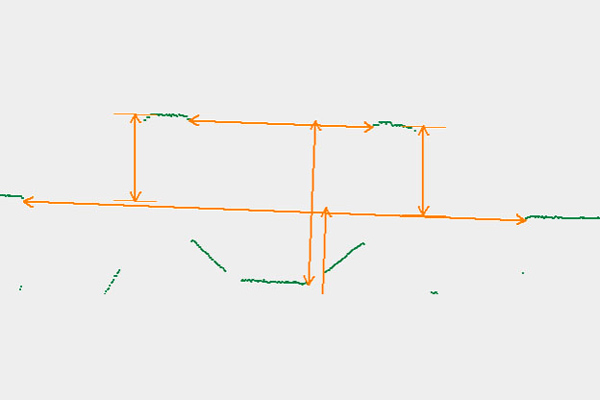

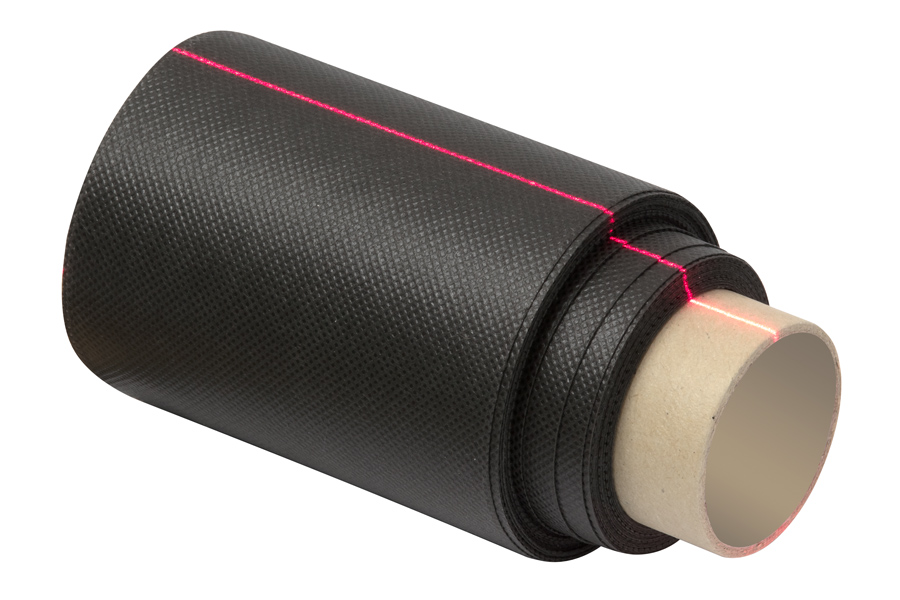

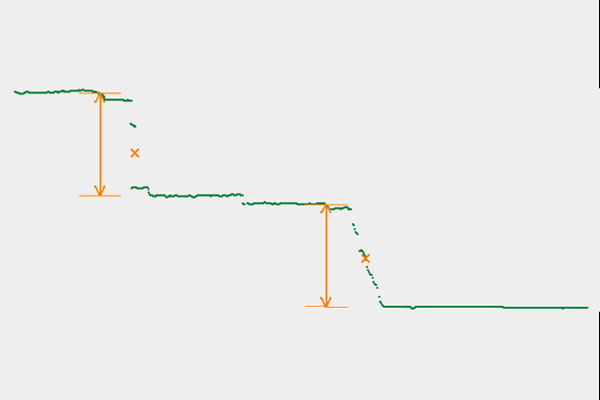

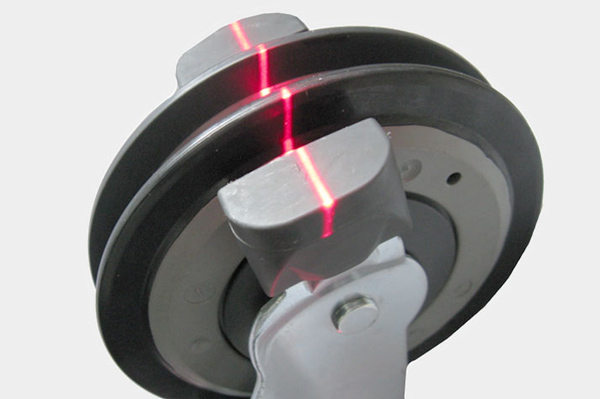

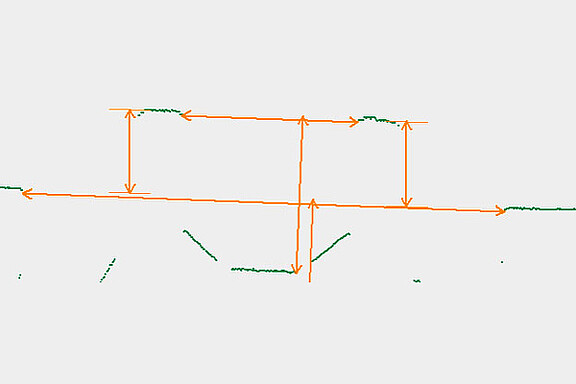

Poloha a tloušťka vrstvy na roli
- Měřený objekt: černá guma
- Kalkulace výšek
- Stanovení pozice hrany

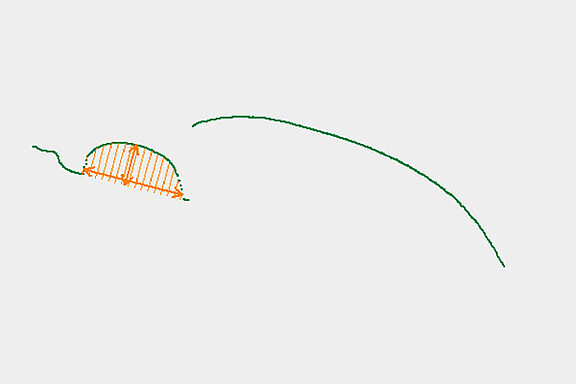

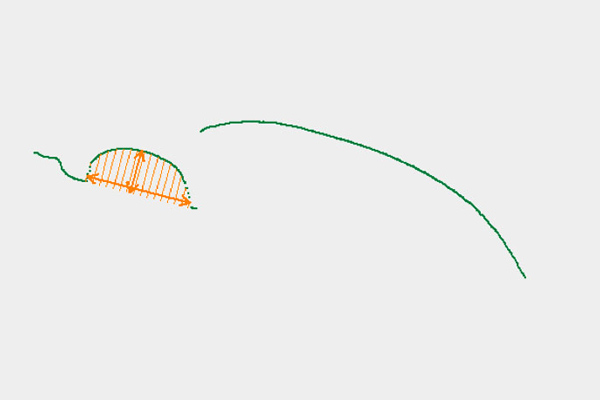

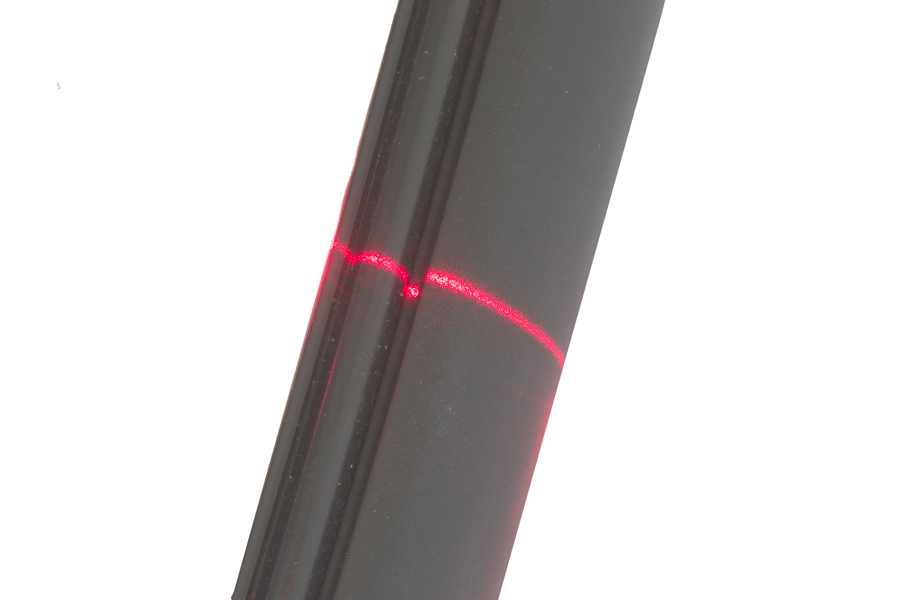

Těsnicí výplně v interiérech vozidel
- Detekce přítomnosti defektů
- Detekce závad, jako jsou např. změny šířky nebo výšky

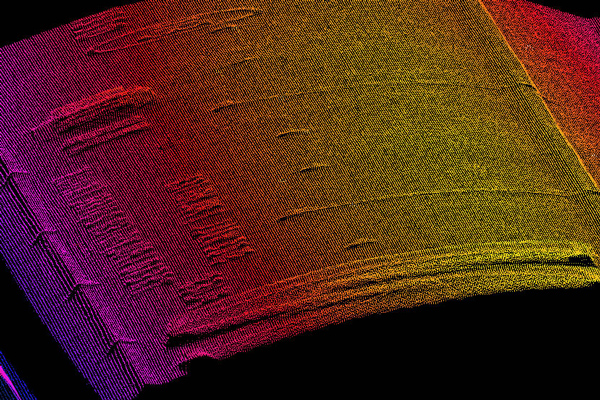

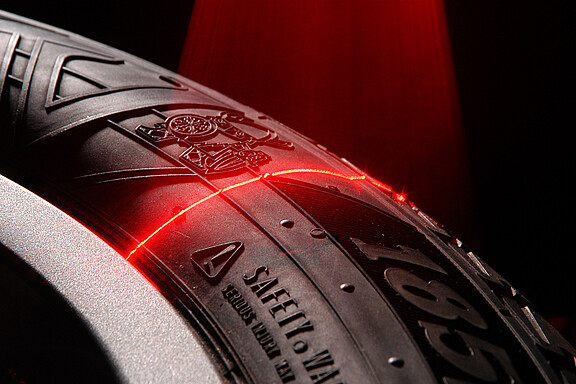

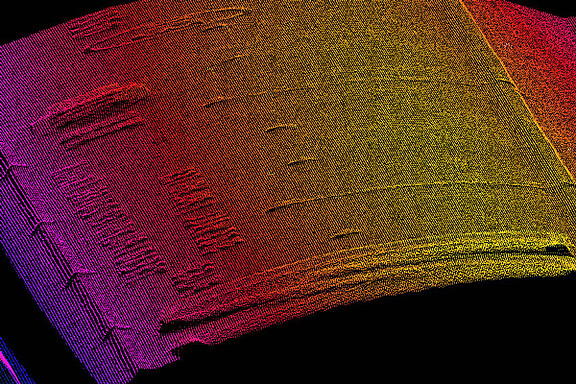

Kontrola pneumatik
- Systém kontroly pneumatik vyvinutý společností ME-Inspection
- 50mW laser pro vysokorychlostní měření na černé gumě (povrch s vysokou absorpcí světla)
- Kontrola profilu a souososti (házivosti)

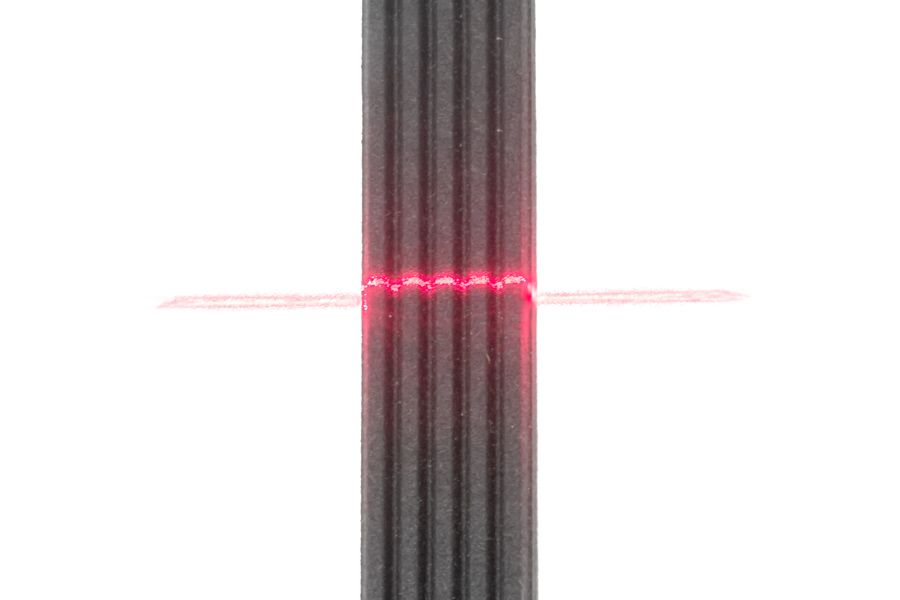

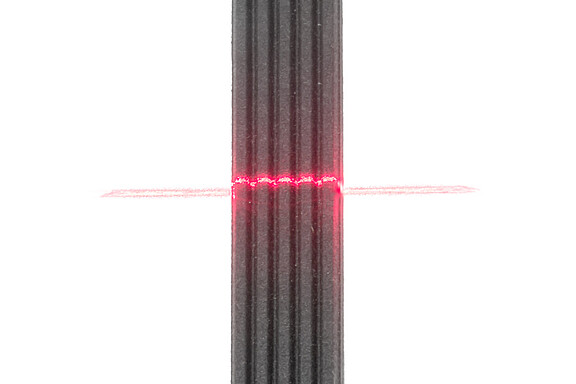

Měření gumových profilů
- Kontrola přesnosti rozměrů
- Matný černý povrch
- Vysoká profilová frekvence
Měření běhounu pneumatiky
- Výška běhounu ve srovnání s polohou bočnic
- Šířka pneumatik
- Šířka bočnic
- Měření během otáčení pneumatiky
Více

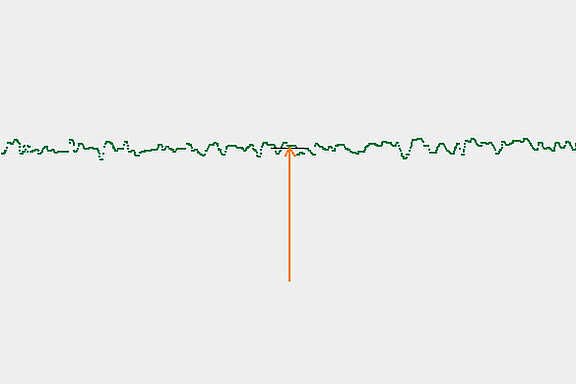

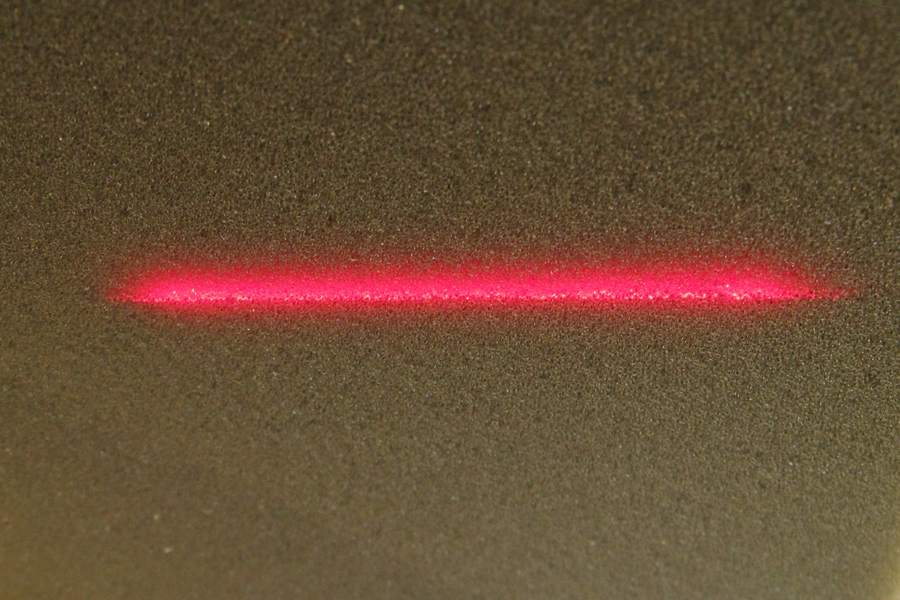

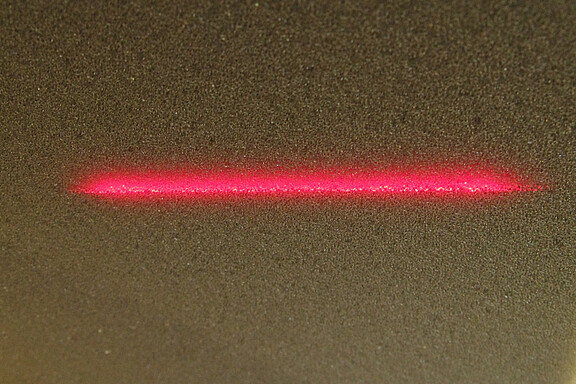

Měření tloušťky pěnového materiálu
- Měření bodů není možné kvůli drsnému povrchu
- Průměrování profilu pro detekci tloušťky

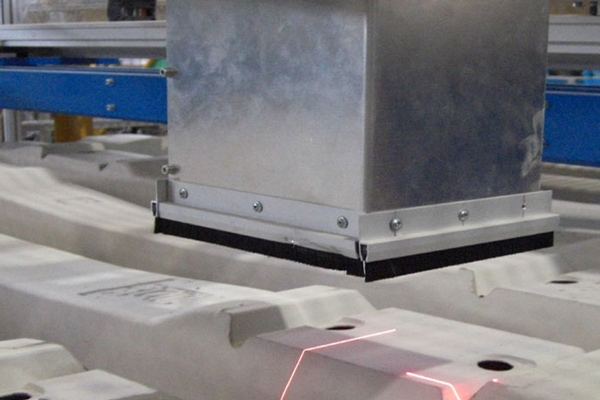

Zajištění kvality železničních pražců
- Jednotlivé profily se spojují a vytvářejí 3D model
- Kontrola všech specifických rozměrů pomocí softwaru ve vlastnictví zákazníka
- Cílem je minimalizovat zmetky ve výrobě pomocí přizpůsobení procesu v reálném čase
- Agresivní prach a nečistoty
- Velké teplotní výkyvy

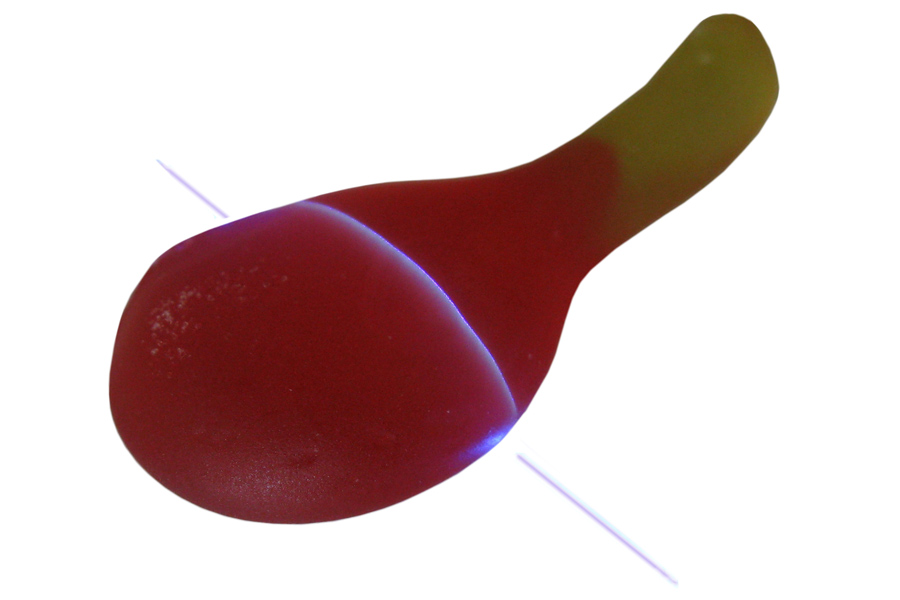

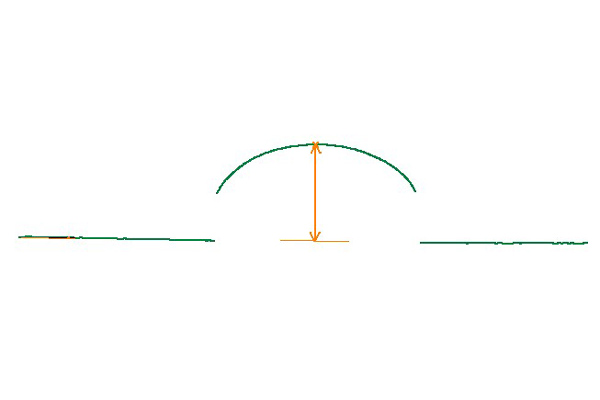

Měření výšky želatinových bonbonů
- Kontrola kvality
- Kontrola různých měření, zejména výšky
- Testy v laboratoři
- Kontrola vzorku

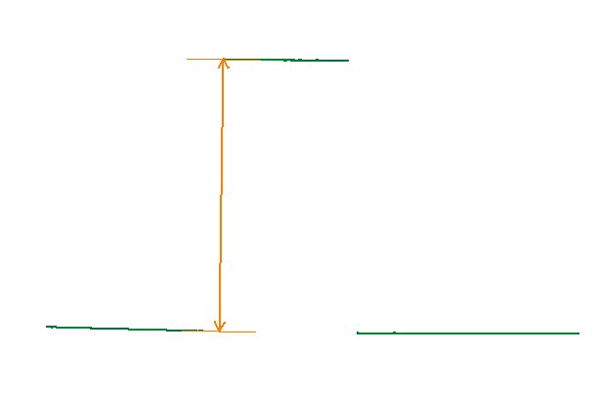

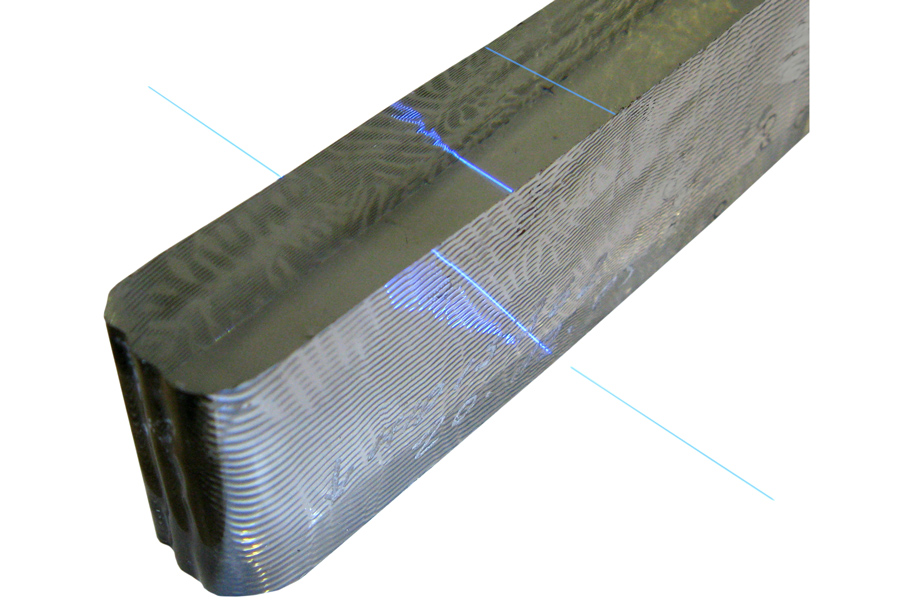

Měření tloušťky skleněných prvků
- V závislosti na druhu skla lze měřit modrým nebo červeným skenerem (v závislosti na povrchu)
- Pomocí speciálních algoritmů scanCONTROL lze detekovat správný odraz

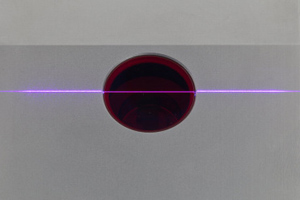

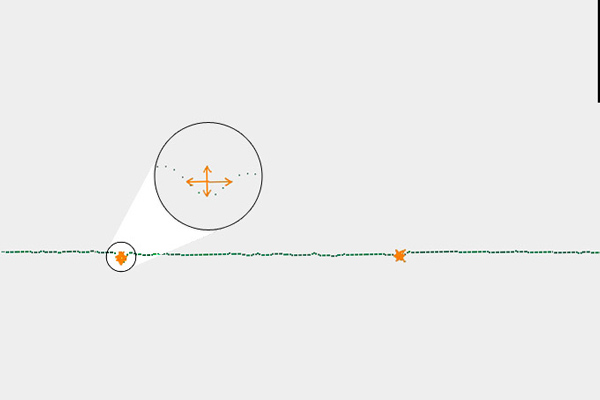

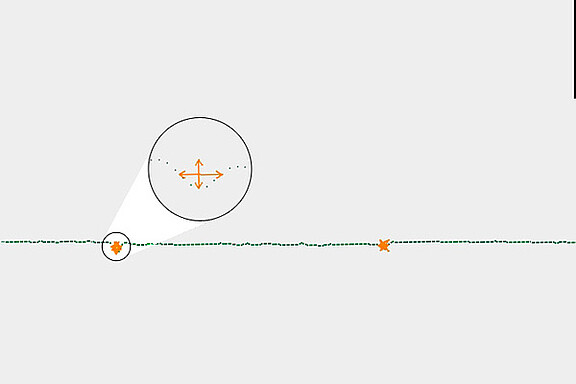

Spojovací mezera u lepených optických skel
- Modré laserové světlo se nerozptyluje do červeného skla
- Šířka mezery od 0,3 do 1 mm
- Změna materiálu z kovu na sklo v tomto případě nepředstavuje žádný problém

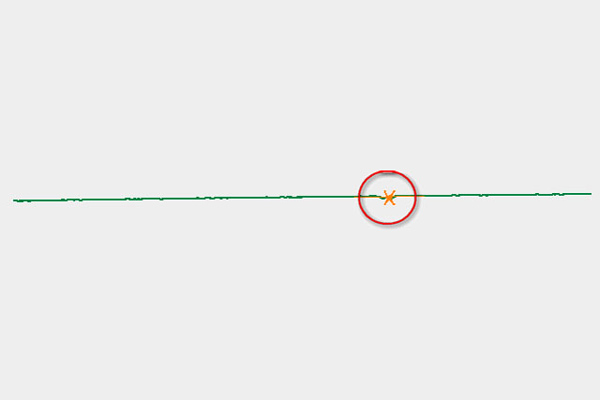

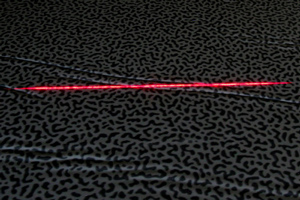

Kontrola povrchu lepicích fólií
- Šířka fólie až 1 m
- Detekce záhybů a prohlubní
- Měření funguje s jedním jediným skenerem, protože každá vada, která se objeví, pokračuje po celé délce

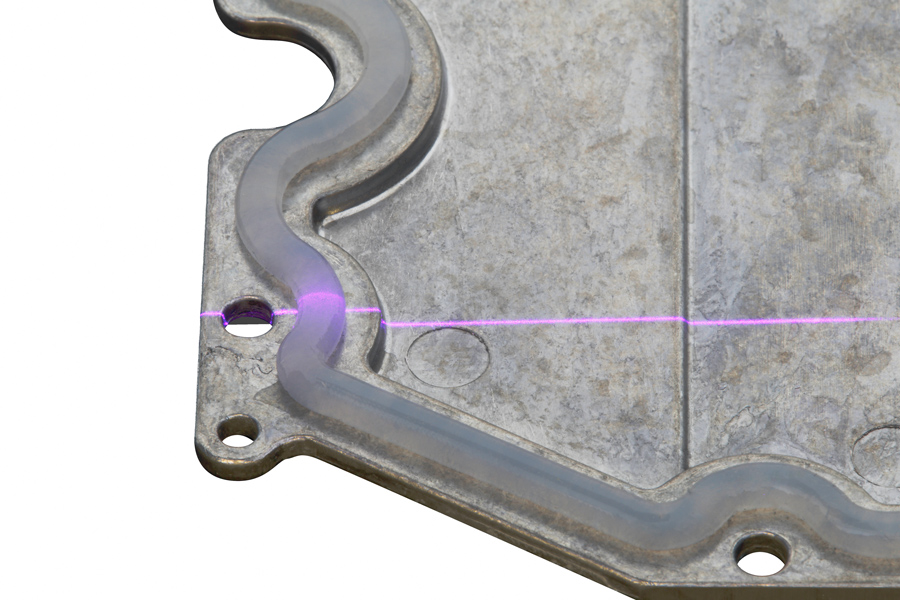

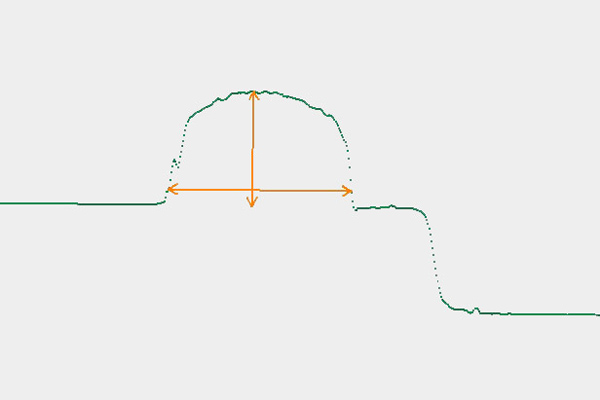

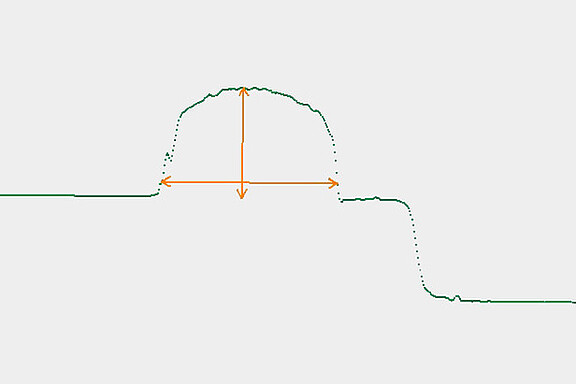

Kontrola průhledných lepicích pruhů
- Modré laserové světlo se do materiálu nerozptyluje tolik jako červené světlo
- Skenování obrysu pomocí robotického ramene
- Kontrola úplnosti a detekce rozmazaných částí

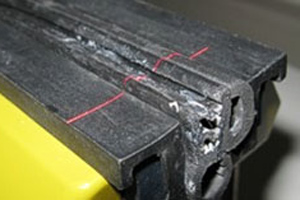

Měření lepicího pruhů
- Měření lepicího pruhu v gumové drážce
- Sledování výšky pruhu
- Sledování šířky pruhu

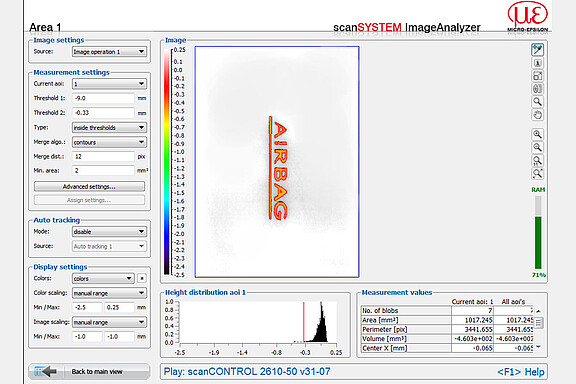

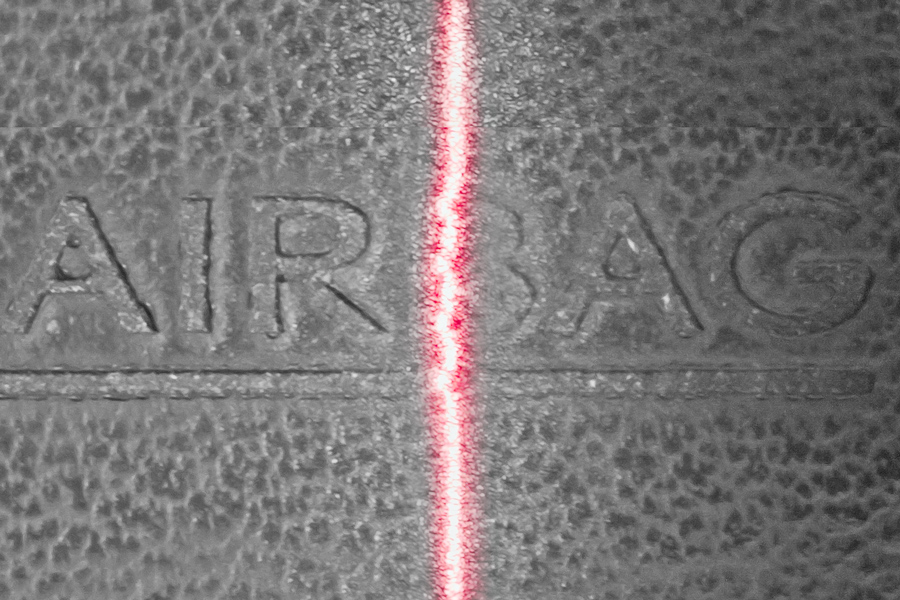

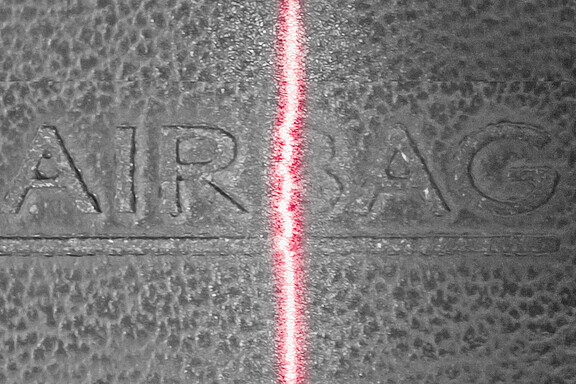

Kontrola výlisku na kůži
- Kontrola správné hloubky výlisku
- Optické rozpoznávání znaků (OCR) pomocí softwaru zákazníků pro automatické rozpoznávání např. sériových čísel, čísel dílů.

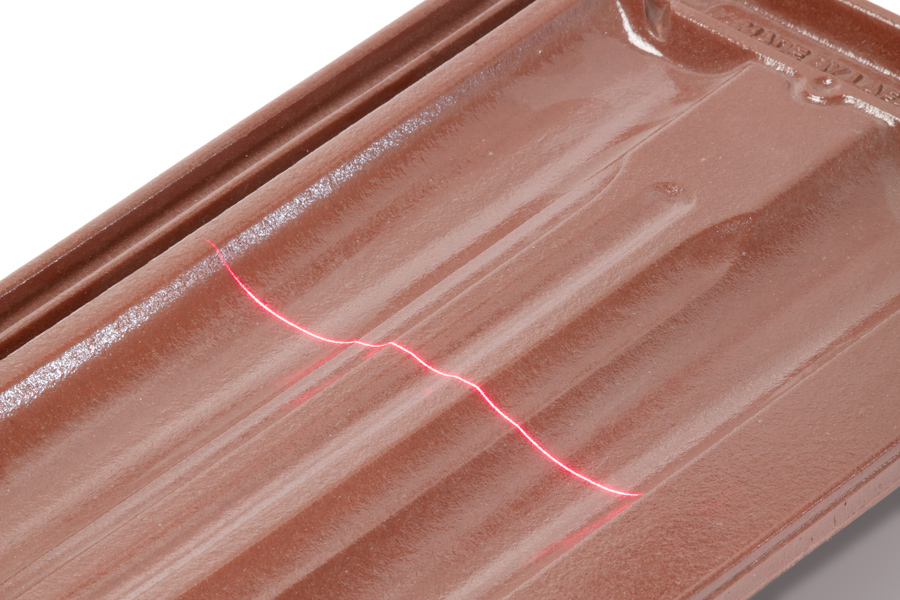

Profilové měření šindelů
- Kontrola rozměrové přesnosti
- Lesklé povrchy
- Měření na různých pozicích přepínáním parametrů skenování přímo na skeneru scanCONTROL

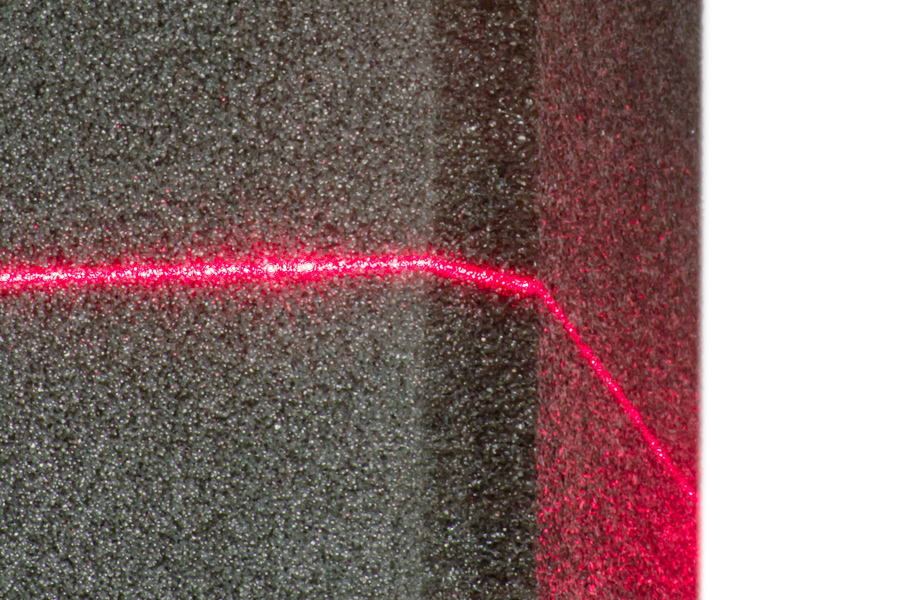

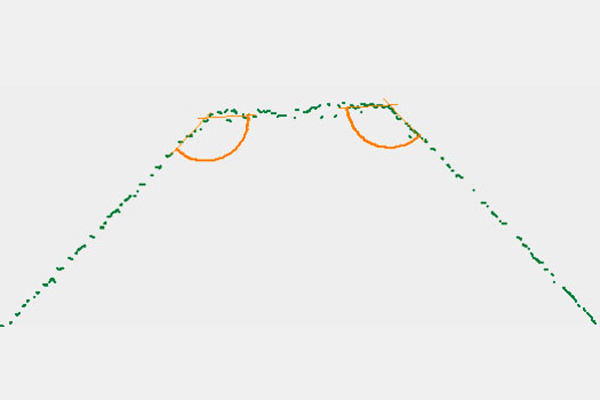

Měření hran na pěnovém materiálu
- Měření úhlů
- Nerovný tmavý povrch
- Průměrování nad několika body pro získání stabilního signálu

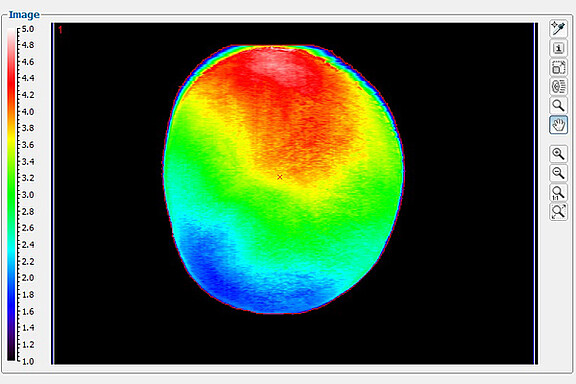

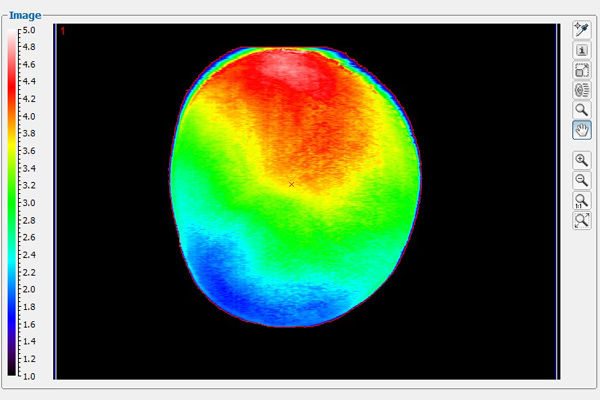

Kontrola tloušťky plátků brambor
- Oddělení malých plátků
- Stanoveny jsou limity pro minimální a maximální tloušťku
- Pro kontrolu kvality kvůli nepřetržitým dobám pečení
