Měřicí systém pro dvouosé měření profilu, tloušťky a polohy

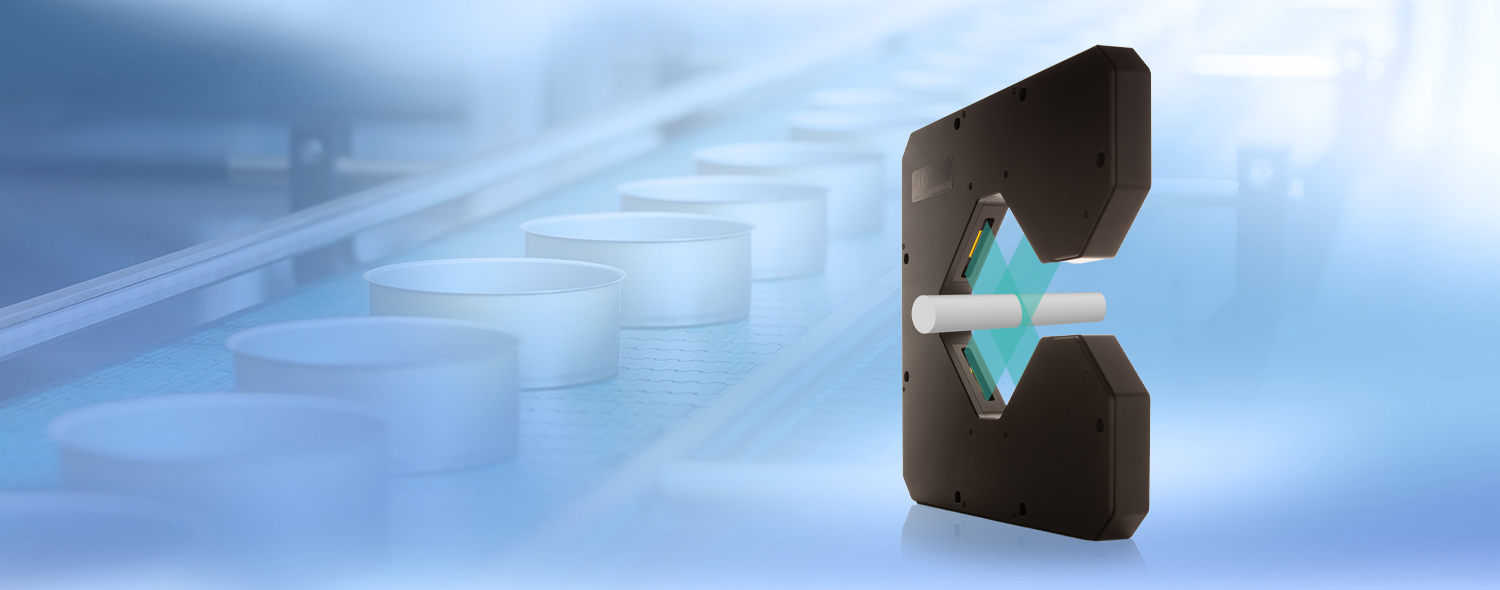

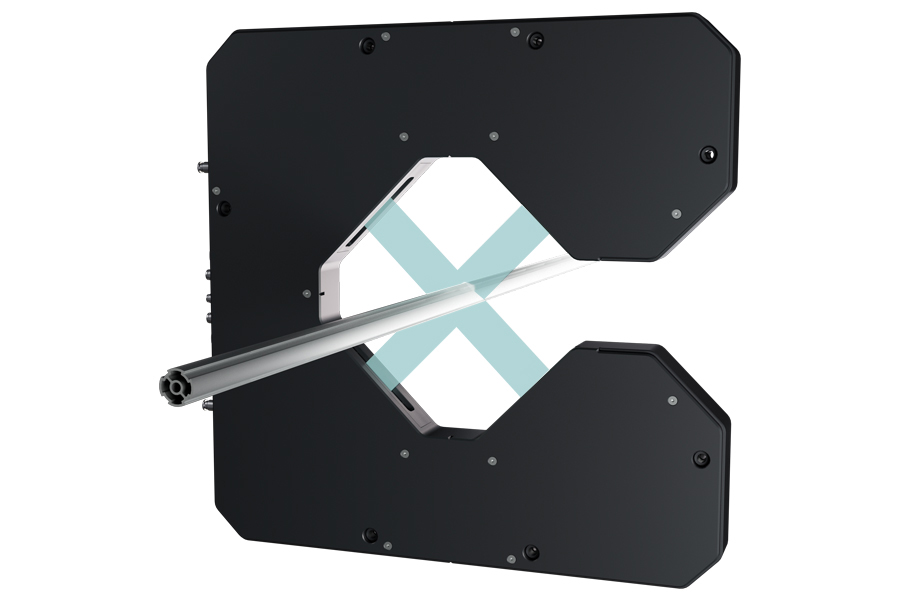

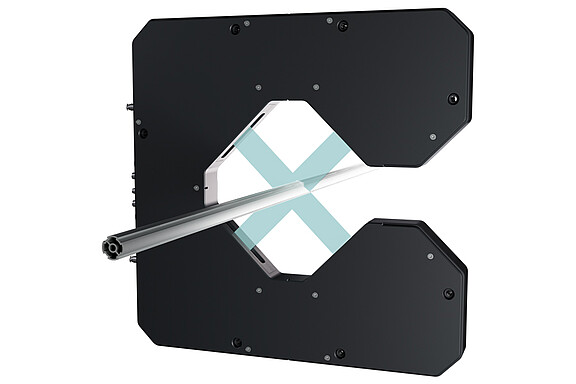

profileGAUGE je vysoce přesný senzorový systém pro dvouosé měření profilu, tloušťky a polohy ultrajemných drátů a kruhového materiálu. Byl speciálně vyvinut pro úlohy inline měření v průmyslových procesech a vyniká vysokou přesností, snadnou integrací a maximální spolehlivostí procesu. Dva optické mikrometry optoCONTROL ODC2700 jsou předem namontovány v uspořádání do „X“ a měří objekt současně ve dvou osách. Díky tomu jsou spolehlivě zaznamenávány přesné hodnoty průměru, kontury a polohy – a to i při vysokých procesních rychlostech.
Individuální výpočet a další zpracování statistických hodnot z obou os lze provádět prostřednictvím řídicího systému nebo nadřazeného vyhodnocovacího systému. To znamená, že profileGAUGE lze optimálně integrovat do stávajících koncepcí kvality a řízení. Konektivita je zajištěna prostřednictvím rozhraní průmyslového Ethernetu. Jsou podporovány také standardní protokoly jako TCP, UDP a FTP. Tím je zajištěna snadná integrace do stávajících sběrnicových systémů a spolehlivá komunikace s řídicími systémy.
Charakteristika
- Přesné dvouosé měření průměru, profilu a polohy
- Řešení typu Plug & Play: předem smontované, vyrovnané a zapojené
- Možnost synchronního i asynchronního provozu
- Paralelní výstup přes sensorTOOL
- Měření úhlu a aktivní korekce náklonu měřeného objektu
- Všestranné připojení přes průmyslovou sběrnici pro maximální flexibilitu: Ethernet / EtherCAT / RS422 / EtherNet/IP / PROFINET
- Ideální pro inline kontrolu kvality při vysokých procesních rychlostech
Přesné měření průměru až od 30 µm
Systémy profileGAUGE detekují průměry až od 30 µm – díky tomu je systém ideální pro přesné měření ultrajemných drátů a velmi malých kruhových profilů, a to i v případě citlivých materiálů a při vysokých procesních rychlostech.
Rozhodující výhodou je zde aktivní korekce náklonu. Inteligentní vyhodnocování rozpozná náklon měřeného objektu. Interní řadiče automaticky korigují naměřenou hodnotu podle aktuálního náklonu - a tedy podle skutečného vyrovnání - objektu. Tím se účinně předchází odchylkám naměřených hodnot v důsledku náklonu – zejména v dynamických výrobních procesech. Korekce náklonu funguje při plné měřicí frekvenci 5 kHz a je k dispozici v měřicích programech pro vnější průměr, drát a měření kontur.
Vysoká rychlost měření pro všechny objekty
Přesné výsledky měření lze odesílat při měřicí frekvenci až 5 kHz. Integrované vysoce výkonné mikrometry ODC2700 jsou vhodné pro širokou škálu měřicích úloh, jsou prakticky nezávislé na vlastnostech povrchu a vysoce odolné vůči rušivým vlivům, jako je okolní světlo.

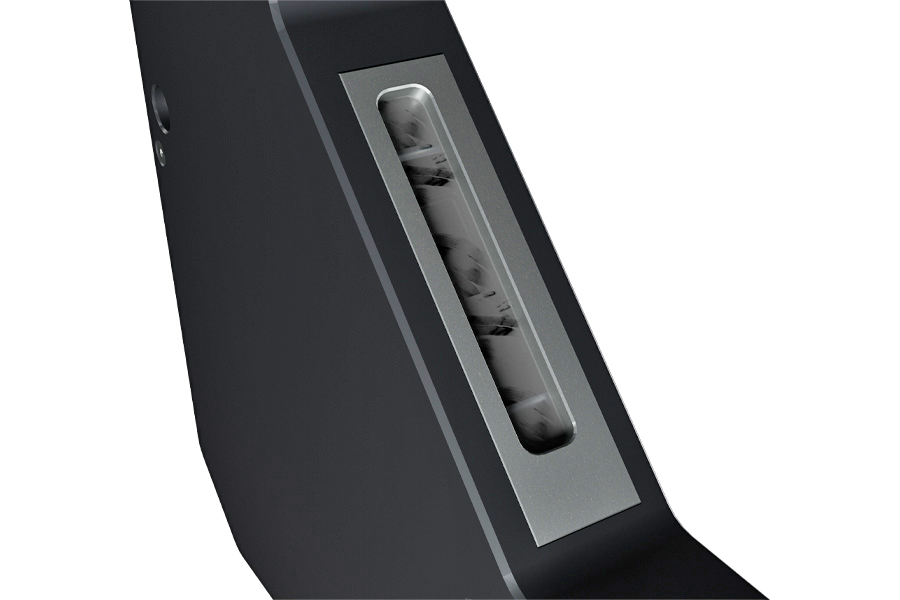

Inteligentní detekce znečištění pro maximální provozní bezpečnost
Systémy profileGAUGE jsou vybaveny integrovanou analýzou dat v reálném čase, která včas detekuje a kompenzuje znečištění optiky. Tím se zabrání zkreslení výsledků měření a pomůže se předcházet prostojům mikrometrů nebo jejich poruchám hlav nebo jejich poruchám – pro nepřetržitou bezpečnost výroby a spolehlivé naměřené hodnoty.
Systém hlásí na vyžádání úroveň znečištění, např. v rámci plánovaných intervalů údržby. Data jsou pohodlně poskytována prostřednictvím integrovaných rozhraní a umožňují prediktivní údržbu. Inteligentní vyhodnocování detekuje i to nejmenší znečištění, a to jak na skle, tak v dráze paprsku. Spolehlivě jsou rozpoznány i ty nejmenší prachové částice nebo olejová mlha, které jsou lidským okem neviditelné.
Lze vyhodnocovat tři úrovně znečištění:
- Čisté: V celém měřicím rozsahu nebylo detekováno žádné znečištění
- Omezené: Detekované znečištění se nachází v ignorované oblasti
- Znečištěné: Znečištění detekováno v relevantní oblasti
Varianty pro rozšířenou ochranu

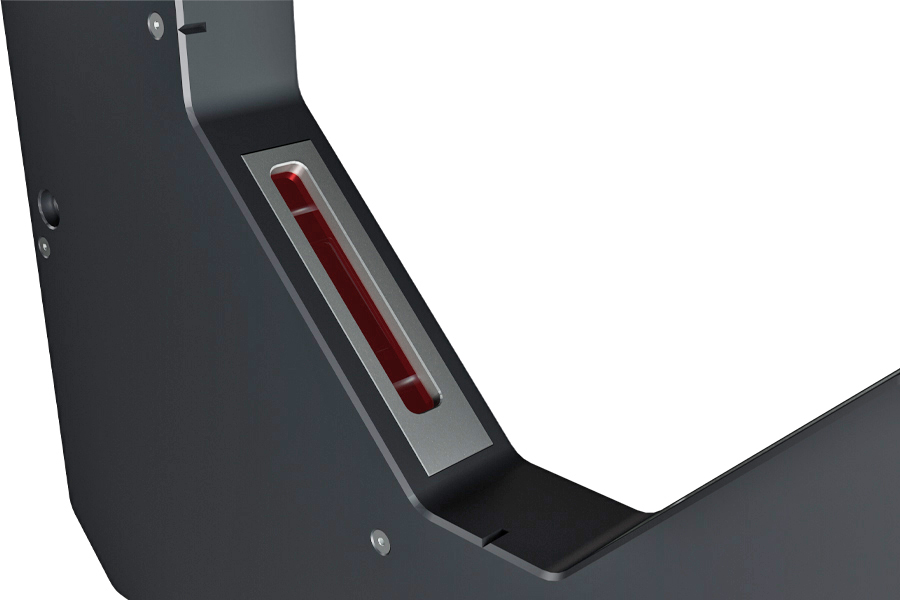

Pro použití v náročných průmyslových prostředích lze profileGAUGE objednat s doplňkovým ochranným příslušenstvím. To zajišťuje trvalé udržení přesnosti i v náročných podmínkách. Ochranné sklo přispívá k ochraně optiky mikrometrů proti poškození v náročných okolních podmínkách. Ofukovací kroužek slouží k udržování čistoty dráhy LED paprsku. Odfukováním odstraňuje prach, částice a další nečistoty dříve, než se usadí na optických komponentech nebo ovlivní výsledek měření.
