optoNCDT 2300

Vysoká přesnost měření s velkou rychlostí měření

Rychlý snímač s Ethernetovým rozhraním, 50 kHz

optoNCDT 2300 je nejnovější řada vysoce přesných laserových triangulačních snímačů od společnosti Micro-Epsilon. Tato nová řada nabízí nastavení vzorkovací frekvence až do 49,140 kHz. Další výhodou tohoto snímače je, že kompletní elektronika je nyní integrována v kompaktním těle.

Nová funkce A-RTSC (Advanced Real Time Surface Compensation) je další vývojový stupeň již osvědčené technologie RTSC s vylepšeným dynamickým rozsahem, umožňující přesnější kompenzaci povrchu v reálném čase během měření. Prahové hodnoty kompenzační oblasti je možné snadno nastavit pomocí dodávaného softwaru.

Výstup dat se děje přes Ethernet, EtherCAT nebo RS422. Konfigurace snímače se provádí pomocí ergonomického a snadno ovladatelného rozhraní webového prohlížeče.

Snímače řady optoNCDT 2300 jsou zvláště vhodné pro vysokorychlostní aplikace jako monitorování vibrací, nebo pro měření na náročných površích. Stejně jako, měření difúzních odrazných povrchů, je snímač také schopen měřit přímé odrážející plochy. Snímač může být také použit pro jednostranné měření tloušťky transparentních materiálů díky použití vyhodnocovacího softwaru Multi-peak.

logo

Podrobnosti

  1. Měřící rozsahy (mm): 2 | 10 | 20 | 50 | 100 | 200 | 300
  2. Linearita max. 0.6µm
  3. Rozlišení max. 0.03µm
  4. Nastavitelná vzorkovací frekvence až do 49,140 kHz
  5. Integrovaná elektronika
  6. Výstupy: Ethernet, Ethercat, RS422, Profinet, EtherNet/IP
  7. Analogový výstup přes C-Box
  8. Funkce Advanced Real-Time-Surface-Compensation A-RTSC
  9. Speciální kalibrace podle DIN 32877
[]
Kontakt
MICRO-EPSILON Czech Republic
Kontaktní formulář
Vaše žádost o: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Povinné informace
S vašimi údaji zacházíme důvěrně. Přečtěte si prosím naše prohlášení o ochraně osobních údajů.

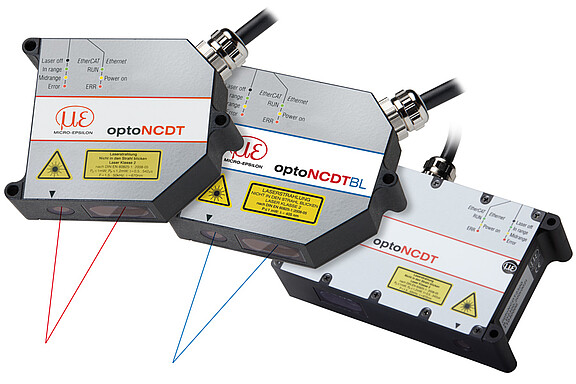

Aplikační flexibilita

Snímače řady optoNCDT 2300 jsou zvláště vhodné pro vysokorychlostní aplikace jako monitorování vibrací, nebo pro měření na náročných površích. Stejně jako, měření difúzních odrazných povrchů, je snímač také schopen měřit přímé odrážející plochy. Snímač může být také použit pro jednostranné měření tloušťky transparentních materiálů díky použití vyhodnocovacího softwaru Multi-peak.

Nová funkce A-RTSC (Advanced Real Time Surface Compensation) je další vývojový stupeň již osvědčené technologie RTSC s vylepšeným dynamickým rozsahem, umožňující přesnější vyrovnání povrchu v reálném čase během měření. Prahové hodnoty kompenzační oblasti je možné snadno nastavit pomocí dodávaného softwaru.

Ostatní modely série optoNCDT 2300:

Snímač s modrým laserem
Snímač s (LL) laserovou linií
Snímač s dlouhým rozsahem

Unikátně jednoduché použití

Všechny optoNCDT 2300 laserové snímače jsou provozovány pomocí intuitivního webového rozhraní. K tomuto webovému rozhraní se připojuje pomocí Ethernetu umožnující zákazníkovi vytvořit nastavení zpracování naměřených hodnot a signálu, např. výběr špiček, filtru a zakrývacích vlastností video signálu.

Vysoký výkon v laserové triangulaci

Snímač optoNCDT 2300 je vysoce výkonnou verzí laserové triangulace společnosti Micro-Epsilon a nabízí nastavitelnou vzorkovací frekvenci 49.14kHz. OptoNCDT 2300 se používá ve velmi rychlých procesech různých aplikací jako je např. monitorování vibrací nebo měření na náročných površích. To vše je díky jejich vysokému rozlišení a přesnosti měření v řádech mikrometrů.
