Inline měření barev colorCONTROL ACS7000
Systém pro měření barev ColorCONTROL ACS7000 nejen, že rozpozná referenční barvy při srovnání, ale také zřetelně identifikuje jednotlivé barvy z jejich souřadnic v barevném prostoru. Díky své velmi vysoké rychlosti měření je colorCONTROL ACS7000 vhodný pro aplikace, u kterých mají být barvy a odstíny zkoumány během procesu s velmi vysokou přesností.
Podrobnosti
- Měřicí rychlost: max. 2 kHz
- Bezkontaktní měření
- Absolutní měření barvy s opakovatelností ∆E ≤ 0,08
- Spektrální rozlišení až 5 nm
- Barevné prostory: XYZ; L*a*b* nebo L*u*v*
- Referenční barvy: 15 naučených spekter
- Nastavitelné druhy světla: A, C, D65, D50, D75, E, F4, F7, F11
- Standardní kolorimetrický pozorovatel: 2°, 10° (nastavitelné)
- Ovládání přes webový prohlížeč
- Výstupy: Ethernet/EtherCAT, RS422, digitální I/O

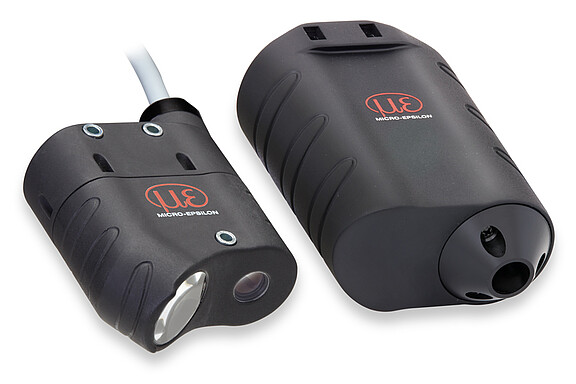

Standardní snímač ACS1
Pro běžné měřicí úlohy se používá standardní snímač ACS1. Vysílač a přijímač uvnitř snímače jsou k sobě uspořádány v pracovní vzdálenosti 50 mm a pod úhlem 30°/0°. Volitelně dodávaný adaptér umožňuje použití senzoru i při dotykových měřeních.
- Měřicí vzdálenost: 50 mm
- Měřicí geometrie: 30°x:0°
- Měřicí bod: ø 9 mm

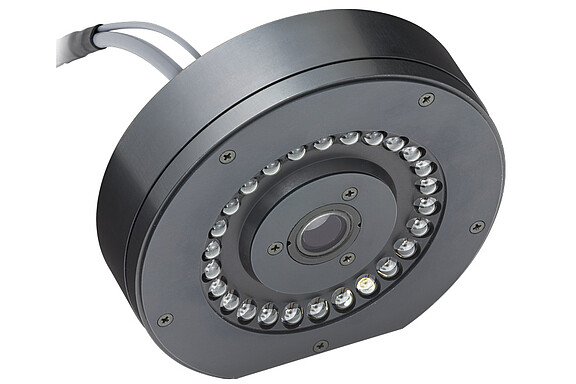

Kruhový senzor ACS2
Kruhový senzor ACS2 se používá pro měření barev strukturovaných a vysoce reflexních povrchů, jako jsou např. lesklé kovy. V senzoru je 24 osvětlovacích LED diod, které jsou kruhově uspořádány kolem přijímací optiky a poskytují konstantní osvětlení. Toto osvětlení umožňuje provádět měření nezávisle na poloze měřeného objektu. K dispozici jsou dvě verze ACS2 s různou měřicí vzdáleností a velikostí měřeného místa.
- Měřicí vzdálenost: 28 mm / 27,5 mm / 28,5 mm
- Měřicí geometrie: 45°c:0°
- Měřicí bod: ø5 mm / 3x2 mm / 9 mm

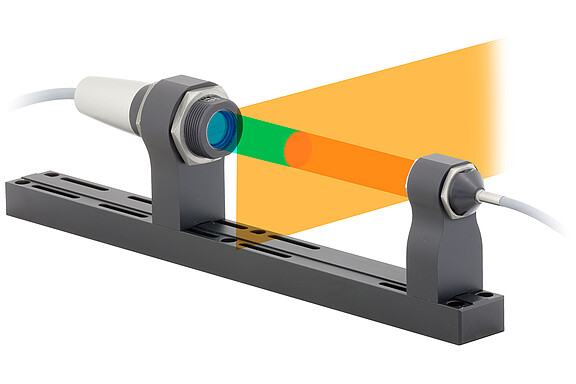

Snímač pro transparentní materiály ACS3
Snímač pro transparentní materiály ACS3 se používá pro měření světlo vyzařujících a průhledných objektů. Měření barvy světlo vyzařujících objektů vyžaduje pouze přijímací jednotku, zatímco při detekci průhledných objektů je k přijímací jednotce nezbytný také vysílač. Vysílací a přijímací jednotka může být snadno upevněna pomocí montážní sady.
- Měřicí vzdálenost: max. 300 mm
- Měřicí geometrie přechod světla přes materiál
- Měřicí bod: ø 5 / ø 9 mm / 3x2 mm (při měření vzdálenosti do 200 mm)
