Detekce barev

Každé viditelný předmět vydává světlo, což je důvod, proč lze barvu použít k vyhodnocení objektů v automatizační technologii. Senzory třídí produkty dle barvy, kontrolují příchozí zboží, detekují barvy a tiskové značky, kontrolují intenzitu, barvu LED a mnoho dalšího.

Inline detekce ochranné fólie na okenních rámech z PVC

Společnost „Schüco“ se zabývá výrobou plastových okenních rámů. Na plastové profily je po jejich vytlačení nanesena fólie, která je chrání před poškrábáním a znečištěním. Správné nanesení ochranné fólie kontroluje měřicí systém colorCONTROL ACS7000 od společnosti Micro-Epsilon.


Detekce značení na kosmetických lahvích

Před tiskem se do lahví vytlačí referenční značka. V důsledku stlačení reliéfu se barva referenční značky mírně liší od zbytku povrchu láhve. ColorSENSOR CFO100 detekuje tento minimální barevný rozdíl, který umožňuje přesné určení pozice tisku pod reliéfem. Pro bezchybný tisk je důležité přesné a opakovatelné umístění. Pokud označení chybí, láhev se považuje za vadnou a bude okamžitě vyřazena. Proto lze současně provést OK / NOK hodnocení jako součást kontroly kvality. Stroj obrací kosmetickou láhev, zatímco colorSENSOR CFO100 neustále měří povrch láhve ve vzdálenosti menší než 10 mm. Reliéf je detekován rychle a spolehlivě. Dále je stanovena přesná poloha pro potisk lahví a mohou být provedeny další kroky procesu.


Detekce barev kuchyňských linek

Kuchyňské linky jsou nabízeny v široké paletě barev. Aby bylo možné zákazníkovi garantovat, že jeho linka bude mít požadovaný odstín, mnozí výrobci ve svých lakovnách ke kontrole barevného provedení používají snímač colorSENSOR OT-3-MA-30-16.


Rozpoznání barev švů v interiérech automobilů

Přední německá automobilka se při montáži komponentů interiérů spoléhá na mechanismy poka-yoke. Proces poka-yoke předchází produktovým vadám způsobeným lidským faktorem a zajišťuje správnou montáž veškerých součástí. Podobné typy komponentů často mívají jinou barvu švů, a proto je zásadní předejít výskytu chyb. V minulosti bývaly tyto kontroly prováděny manuálně formou vizuálních inspekcí. K automatizaci a zefektivnění tohoto procesu jsou dnes používány snímače barev colorSENSOR od společnosti Micro-Epsilon.


Zkoušky barvy a intenzity osvětlení vozidel

Světla vozidel musí na konci výrobního procesu absolvovat důkladné testování. Hlavními kontrolními kritérii jsou barva a intenzita světel. Homogenní rozložení světla musí být garantováno i při kolísavém nabíjení LED. Ke kontrole barev se používá analyzátor LED colorCONTROL MFA. Světla jsou při kontrole umístěna nad odpovídající formou, takže optická vlákna mohou být současně testována v různých bodech, což zajišťuje kontrolu každé jednotlivé diody. Přizpůsobení světlu vozidla je umožněno díky nejmodernější technologii 3D tisku.


Color measurement of car attachments

colorSENSOR CFO sensors from Micro-Epsilon are ideally suited to this kind of precise color comparison measurement as they reliably recognize different colors while enabling 100% quality control. The sensors are calibrated once to the prevailing measurement conditions such as ambient light and measurement distance. Therefore, it is necessary to calibrate the illuminating LED. The sensor is calibrated to the target with the brightest color shade. In order to achieve optimal measurement results for shiny surfaces too, a reflex sensor is used in addition to the colorSENSOR CFO controller. It is arranged at an angle of 25 degrees to the measurement object. This ensures that the distances and angles remain constant.

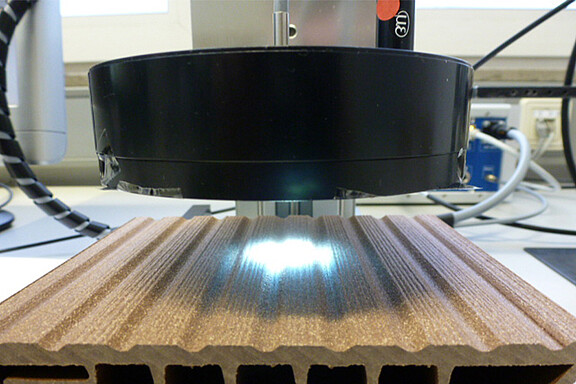

Měření barev podlahových desek

Plastové podlahové desky jsou vyráběny z barevného granulátu za použití technologie hlubokého vakuového tvarování. Podlahové desky se musí vyznačovat homogenními barvami a absencí barevných rozdílů.


Průběžná kontrola těsnicí hmoty uzávěrů

Measuring the color of liquid paint is extremely complex. To date, paints have been typically applied on a test area first and then measured only after the drying process in order to achieve reliable measurement results. If the measurement results reveal that the paints are faulty, the paint con­tainers must be mixed again or even disposed of which partly involves long waiting times until a new measurement process can be started. In order to accelerate this process, Micro­-Epsilon has developed a sys­tem that enables the measurement of liquid paint during the production process.

This application therefore includes the colorCONTROL ACS7000 color spectrometer for color measurements and the optoNCDT 1420-­50 laser triangulation sensor for distance measurements. The latter is ideally sui­ted to this application due to its compact size and excellent performance. A linear unit offers automatic readjustments.


Měření barev na LED panelech (RGB)

Při výrobě RGB LED panelů je důležité vytvořit jednotný a kompletně homogenní povrch. Toho lze dosáhnout aplikací difúzní vrstvy, která umožňuje pravidelný rozptyl jinak bodového LED světla. Aby se zabránilo vadám materiálu a výskytu chyb ve výrobě, výrobci používají systém colorCONTROL ACS7000 pro inline měření barev společně s přijímacím zařízením ACS3-TR. Případné chyby tak lze detekovat již během samotné výroby, čímž odpadá nutnost manuálně provádět finální kontrolu.


Měření barev tablet ve farmaceutické výrobě

Ve výrobě tablet se používají různé látky. Změna koncentrace těchto látek ovlivňuje barvu tablety, která se může měnit z bílé přes béžovou až na žlutou.

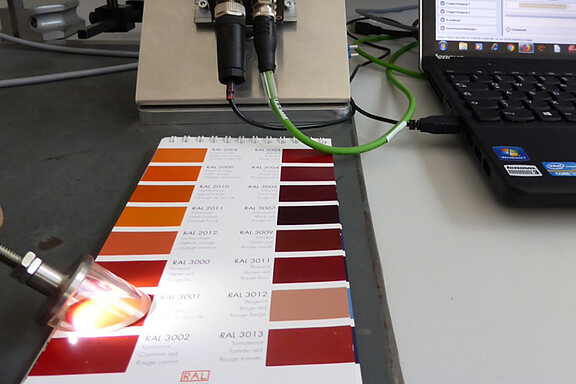

Měření barev RAL (barevné ventilátory K1/K5)

Barvy RAL jsou standardizované barvy, přičemž každé z nich je přiřazeno jednoznačné číslo. Pomáhají přesně určit barvy. Barvy RAL se používají téměř ve všech oblastech, kde se natírají povrchy nebo jsou vyráběny barevné výrobky. Tyto vzorky barev slouží jako referenční hodnoty na konci výrobního procesu během kontroly kvality i pro účely srovnání. Například v této aplikaci se rozlišují dva odstíny červené, zelené a bílé barvy ventilátorů RAL K1 a RAL K5.

Snímače colorSENSOR CFO od Micro-Epsilon jsou ideální pro tento druh přesného srovnávacího měření barev, protože spolehlivě rozpoznávají různé barvy a umožňují 100% kontrolu kvality. Před zahájením kontroly je senzor kalibrován na 1,25 palcový zenitově bílý standard.


Recognizing color nuances and materials of screw nuts

For this measurement task, the controller is used together with the CFS3-A11 reflex sensor. Beforehand, the sensor is adjusted once to the brightest target, in this case a zinc nut. The nuts are transported on a vibrating conveyor and then pressed into a hexagonal shape by means of bolts. A screwdriver removes the nuts and places them in a holding mold. At this point of the process, the color inspection is carried out. The reflex sensor measures on the front faces of each nut, detects the color and performs an internal evaluation. Via digital outputs (0 V or 24 V) this evaluation can be output to a control system.

Up to 320 colors can be taught in 254 color groups. The colorSENSOR CFO achieves an extremely high recognition performance and process reliability. The web-based interface enables intuitive operation.

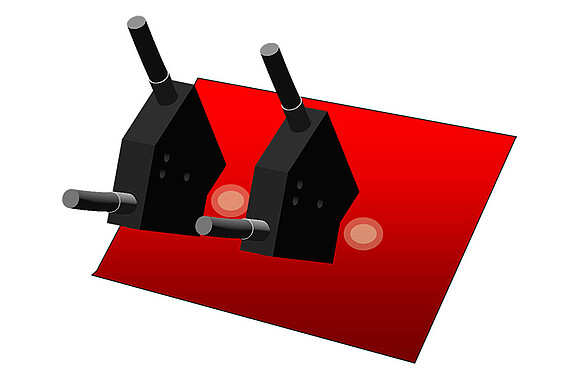

Porovnání barev parkovacího senzoru a karosérie

Doplňky na vozidlech, jako např. parkovací senzory, jsou lakovány odděleně. Při montáži je však nutné zajistit, aby barva parkovacího senzoru byla shodná s barvou nárazníku. Snímač colorSENSOR od společnosti Micro-Epsilon umožňuje přímé srovnání barvy parkovacího senzoru a zadního nárazníku.


Inline color measurement on the extruder line

A True Color sensor from the colorSENSOR CFO200 series by Micro-Epsilon is used to detect the fluctuating color values of the pellets. The sensor measures the color of the pellets through a sight glass in the suction box of the finished product conveyor and reliably detects the smallest color deviations (∆E < 1) from the programmed reference value.


Inline měření barev vstřikovaných plastových dílů

Při vstřikování plastů hraje důležitou roli přesný barevný odstín výrobků, který se však mění během chlazení. Dosud bylo možné měřit pouze vzorky zchlazených dílů. Systém colorCONTROL ACS od společnosti Micro-Epsilon určený k inline měření barev nicméně umožňuje 100% kontrolu produktů bezprostředně po jejich vyjmutí z formy.


Inline měření barev průhledných fólií

Úkolem bezkontaktního monitorování průhledných fólií vyráběných v nekonečných pásech je zajistit, aby každý milimetr vyrobeného pásu měl identickou barvu. Vedle barevných změn se na fóliích mohou objevit také pruhy. Vzhledem k průhlednosti fólií je barva měřena pomocí vysoce rychlého a přesného systému colorCONTROL ACS7000 pro inline měření barev. Systém je připojen k hlavici snímače převodů (ACS3), který zahrnuje vysílací jednotku (TT) a přijímací jednotku (TR).


Inspection of polycarbonate sheets

colorSENSOR CFO200 sensors combined with the CFS3-A20 transmission sensor from Micro-Epsilon are used for this quality inspection. The measurement on the sheets takes place directly after cooling in the production line. The distance between the transmitter and the receiver units is 80 mm. During the production process, the intensity distribution and the color differences are precisely detected. If the color of a plastic sheet deviates from the setpoint, the controller transmits the signal to the plant control system via Modbus TCP.


LED testing of electronic assemblies during the in-circuit test

colorCONTROL MFA LED test systems are used, among other things, in the electronics industry when quality control of printed circuit boards is performed by in-circuit testing (ICT) in the clean room. The correct functioning of electronic assemblies is checked in the in-circuit test when the boards are already equipped, many of them with LEDs. In-circuit testing ensures simultaneous tests of functionality, intensity and color in a test adapter. The colorCONTROL MFA-28 multi-position color recognition system is used for this purpose. 28 receiver sensors receive the light and transmit it directly to the controller via optical fibers

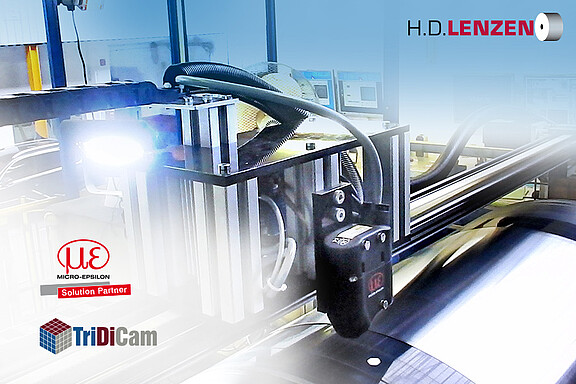

Measuring the zinc strip color in production

The company H.D.Lenzen specializes in the field of surface finishing for strip materials, while occupying a worldwide leading position in this market. The steel and aluminum strips are coated during surface finishing with zinc. Zinc is deposited onto the cleaned strip from an electrolyte solution by applying a high electrical current. The strip material not only receives corrosion and wear protection but also defined coloring. Reliable testing of this coloring is necessary in order to ensure consistent product quality.

In order to fulfill the high requirements for precision and speed, the innovative colorCONTROL ACS7000 color measuring system from Micro-Epsilon is used, which recognizes color shades to an accuracy of ∆E < 0.1. Manual and visual inspections are not possible in this area as the trained human eye only recognizes color distances up to max. ∆E 0.5.
