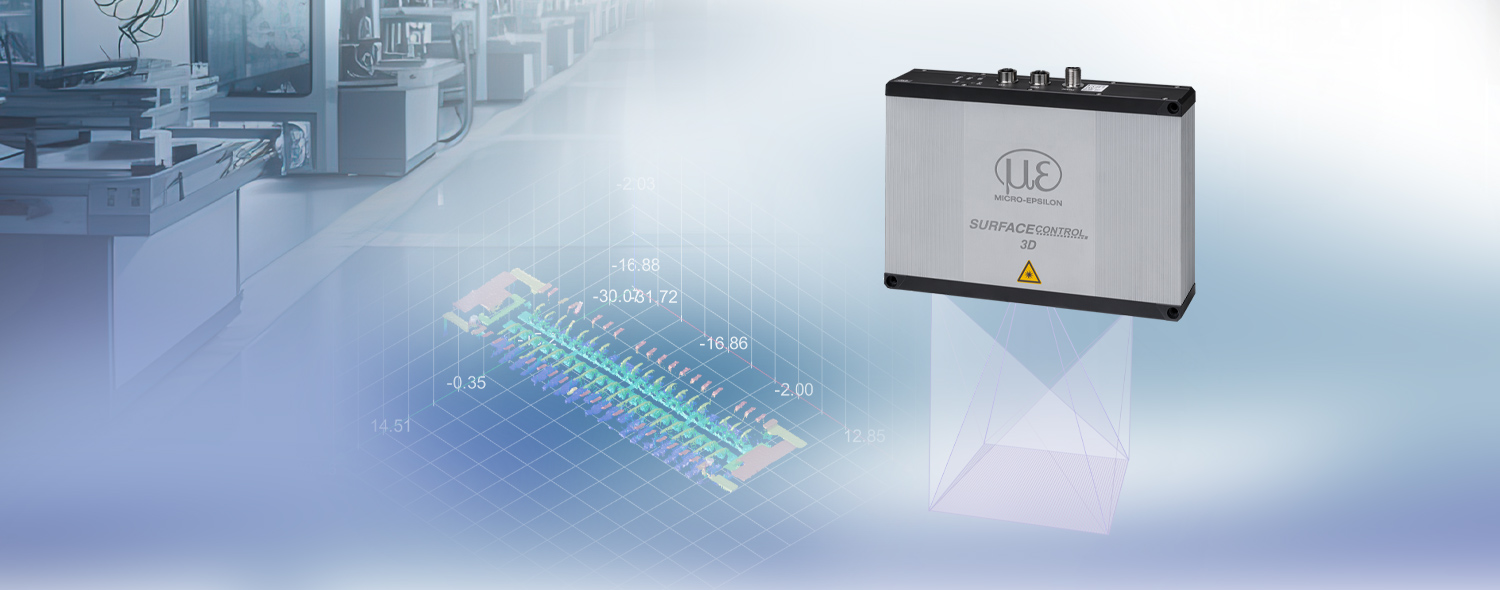

surfaceCONTROL 3D 3560
Plně integrovaný 3D senzor: méně hardwaru, snadná integrace
100 % inline kontrola v taktu výroby
Opakovatelnost v ose Z až 0,25 µm umožňuje detekci nejmenších výškových rozdílů
Rychlé 3D měření s vysokým rozlišením pro přesné výsledky bez časových ztrát
Inteligentní 3D senzory pro rychlá a vysoce přesná 3D snapshot měření
Senzory surfaceCONTROL 3D 3560 v provedení all-in-one snímají povrchy rychle a s vysokou přesností. Výkonná platforma senzorů umožňuje mimořádně krátké doby snímání a vyhodnocení, čímž vytváří základ pro efektivní procesy kontroly a krátké doby cyklu. Díky integrovanému SMART vyhodnocení je k dispozici přímý výstup výsledků měření bez nutnosti další vyhodnocovací jednotky.
Díky více než 10 milionům 3D bodů na jedno měření a opakovatelnosti v ose Z až 0,25 µm senzory spolehlivě detekují i ty nejmenší výškové rozdíly, odchylky rovinnosti, odchylky tvaru a vlastnosti povrchu.
Pro samostatná vyhodnocení poskytují modely 3D DATA kompletní 3D data. Naměřené hodnoty jsou přímo předávány do řídicí jednotky stroje přes PROFINET, EtherCAT a EtherNet/IP; výstup naměřených hodnot lze snadno integrovat do stávajících automatizačních prostředí.
Vlastnosti
- Maximální přesnost: Opakovatelnost v ose Z až 0,25 µm
- Rychlé 3D snímání od 0,2 s – pro krátké doby cyklu
- Vysoká hustota dat: více než 10 milionů 3D bodů na jedno měření
- SMART all-in-one systém – bez externí výpočetní jednotky: senzor, vyhodnocení a software v jednom zařízení
- Automatizovaná kontrola kvality ve výrobním procesu
- Snadná integrace: přímý výstup naměřených hodnot a průmyslová rozhraní

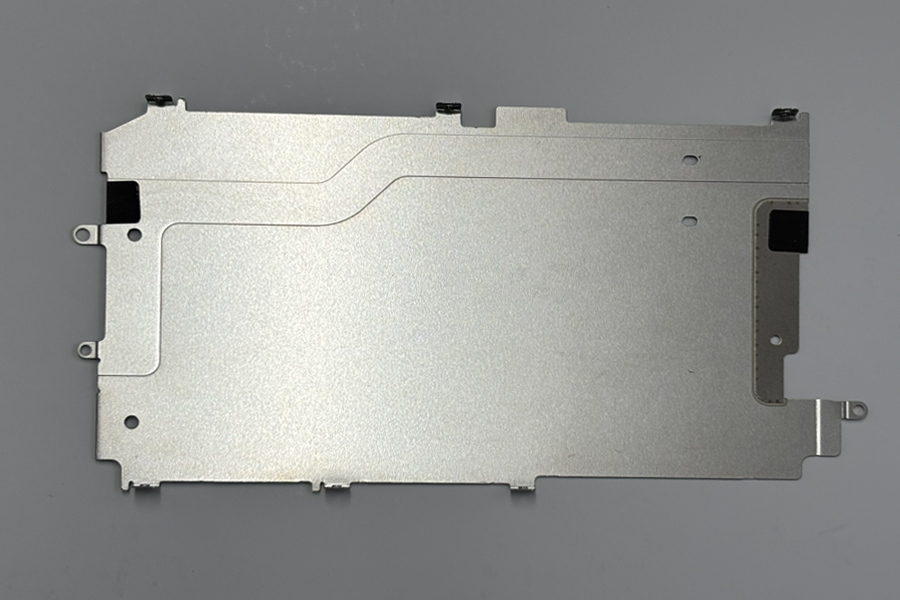

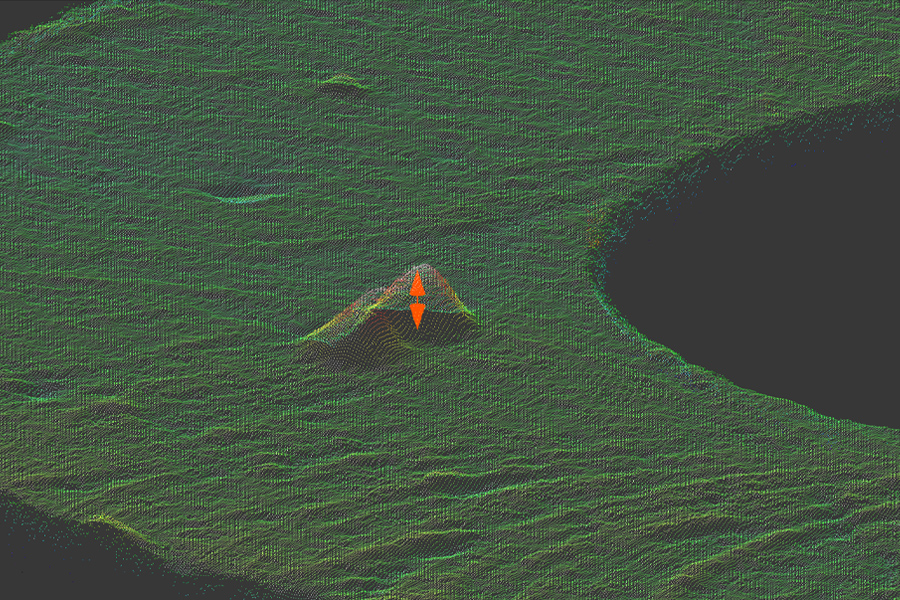

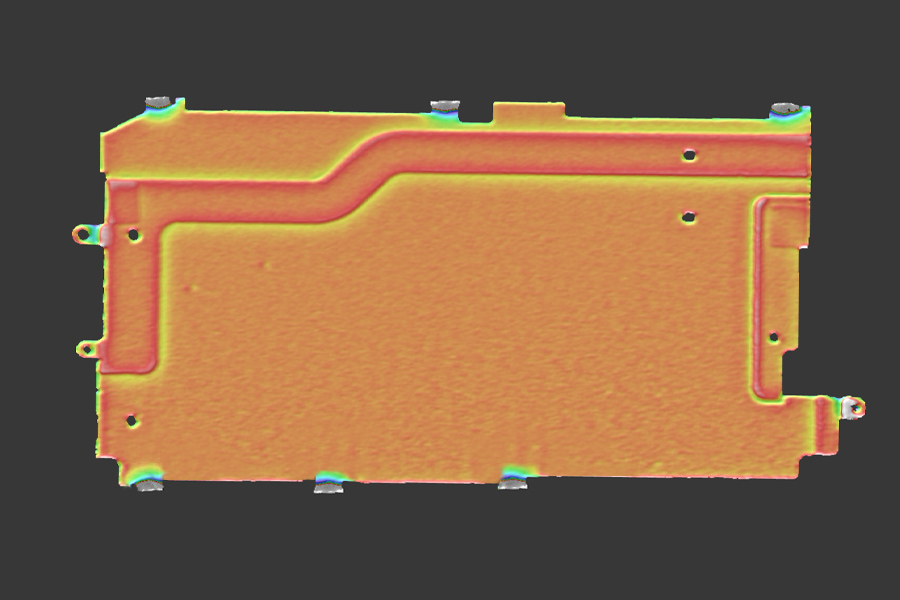

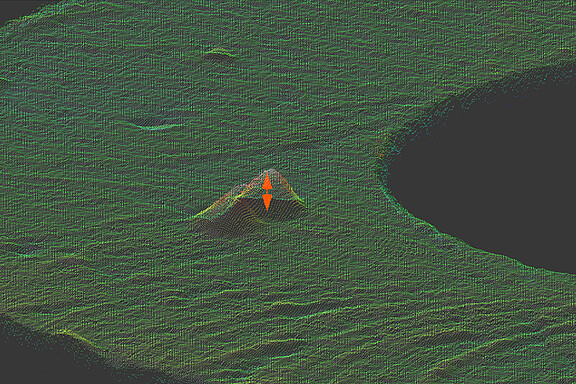

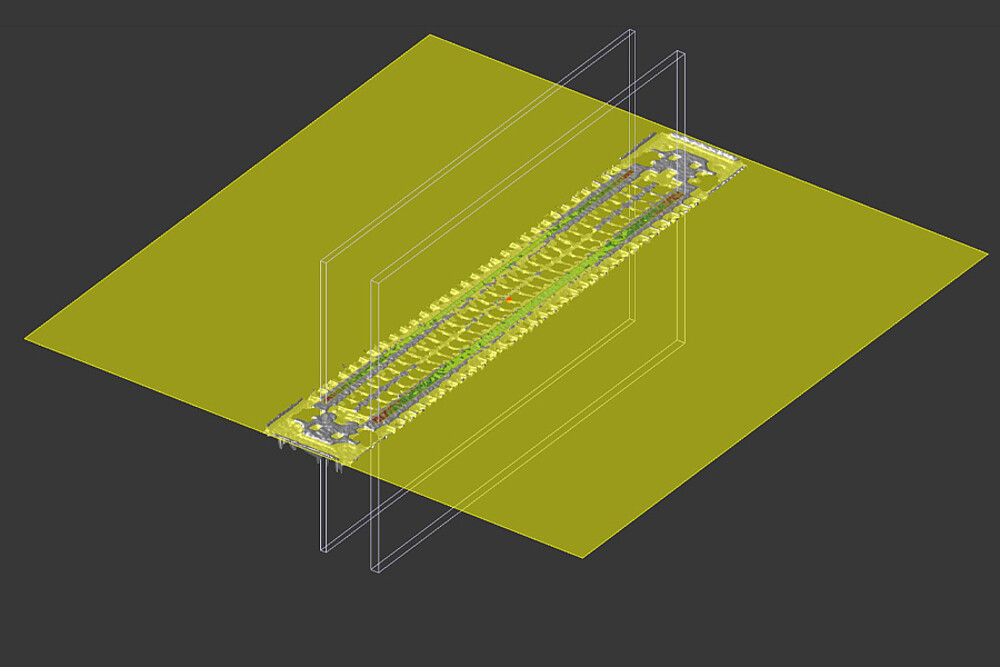

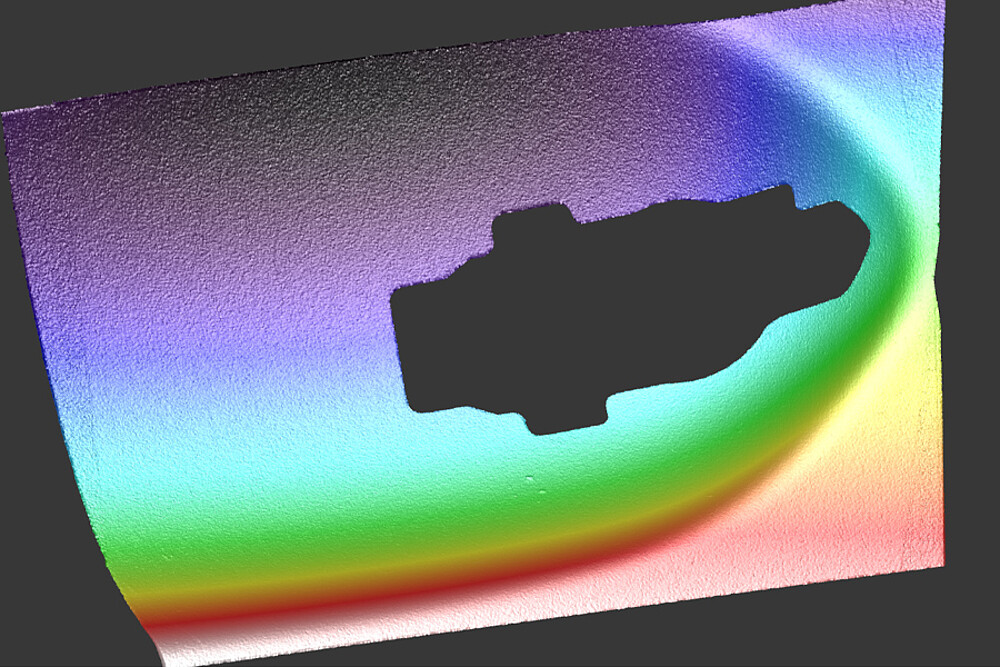

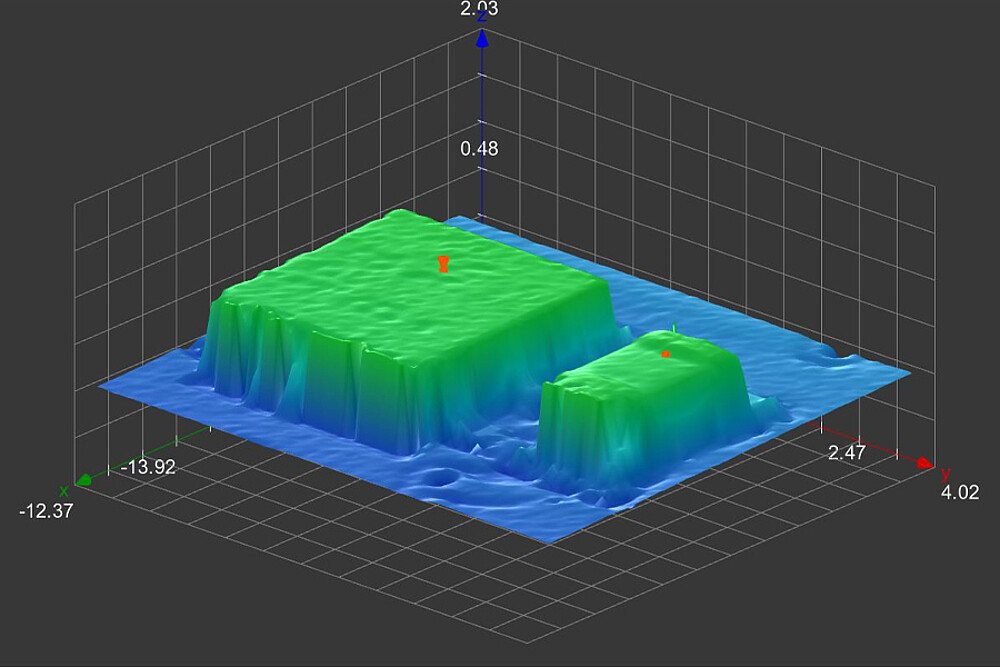

Přesná detekce nejmenších strukturních a výškových rozdílů
Díky vysokému laterálnímu rozlišení až 8 µm a vynikající opakovatelnosti v ose Z až 0,25 µm senzory surfaceCONTROL 3D 3560 spolehlivě detekují i nejmenší struktury, výškové rozdíly a vlastnosti povrchu. To umožňuje přesné měření a podrobné vyhodnocení jemných geometrií, odchylek tvaru, chyb rovinnosti a povrchových nerovností.

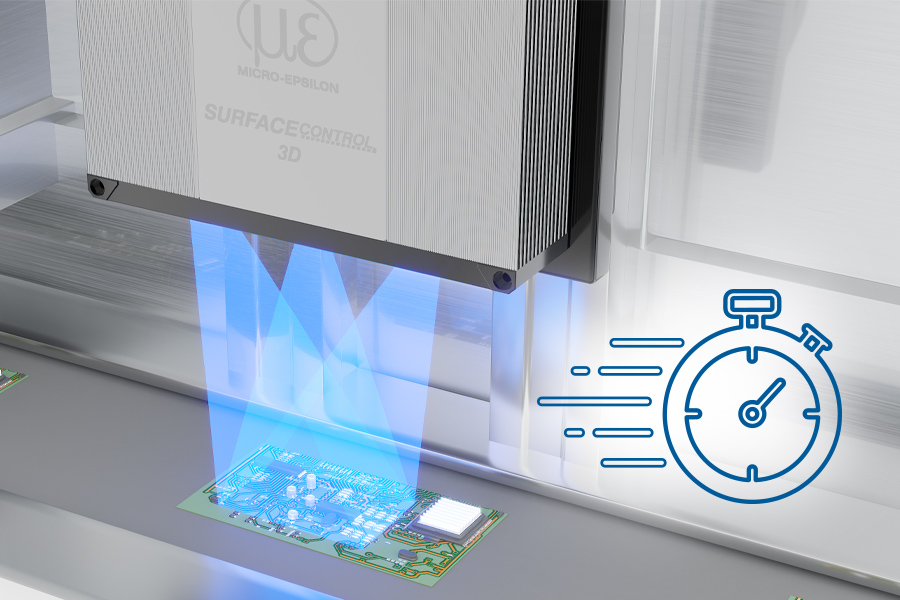

Rychlé 3D snímání a krátká doba zpracování
Senzory surfaceCONTROL 3D 3560 snímají přesná 3D data v nejkratším možném čase. Krátké doby snímání od 0,2 s zkracují dobu, po kterou musí měřený objekt zůstat v klidu, a tím podporují rychlé kontrolní sekvence v automatizovaných procesech.
Díky rychlému zpracování jsou vypočtené naměřené hodnoty, charakteristiky nebo vyhodnocení OK/NOK rychle k dispozici. Rozhodnutí o kvalitě lze proto přímo zpětně zavádět do výrobního procesu – ideální pro inline kontroly, krátké doby cyklu a robotické aplikace.

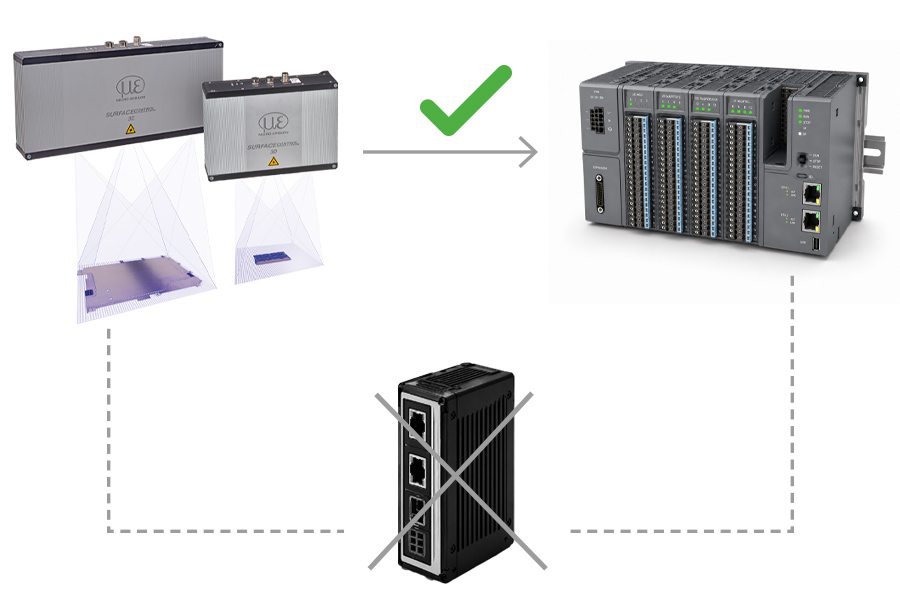

Plně integrované řešení vše v jednom
surfaceCONTROL 3D 3560
- Výkonné kompletní řešení pro průmyslové úlohy 3D měření
- Senzor, vyhodnocení a licence softwaru v jednom systému. Výrazně snížená náročnost integrace. Není vyžadována žádná externí výpočetní jednotka.
SMART – přímý výstup naměřených hodnot v senzoru
Měřicí programy se snadno vytvářejí v softwaru 3DInspect, ukládají se na řídicí jednotku senzoru a provádějí se přímo bez externí vyhodnocovací jednotky. Senzor předává výsledky měření a vyhodnocení přímo do výrobního procesu. To činí SMART ideálním pro automatizované kontrolní úlohy s přímým výstupem naměřených hodnot.
3D DATA – flexibilní zpracování kompletních 3D dat v softwaru zákazníka
V režimu 3D DATA poskytuje surfaceCONTROL 3D 3560 kompletní kalibrovaná 3D data. Tato data lze flexibilně integrovat do softwaru zákazníka a systémů zpracování obrazu prostřednictvím Gigabit Ethernetu a Micro-Epsilon 3D SDK.
Průmyslová sběrnice přímo ze senzoru
Pro snadnou integraci do automatizovaných inline procesů kontroly podporuje surfaceCONTROL 3D 3560 komunikaci prostřednictvím PROFINET, EtherCAT a EtherNet/IP. Naměřené hodnoty je proto možné přímo přenášet do řídicí jednotky stroje.
4 měřicí pole pro různé kontrolní úlohy

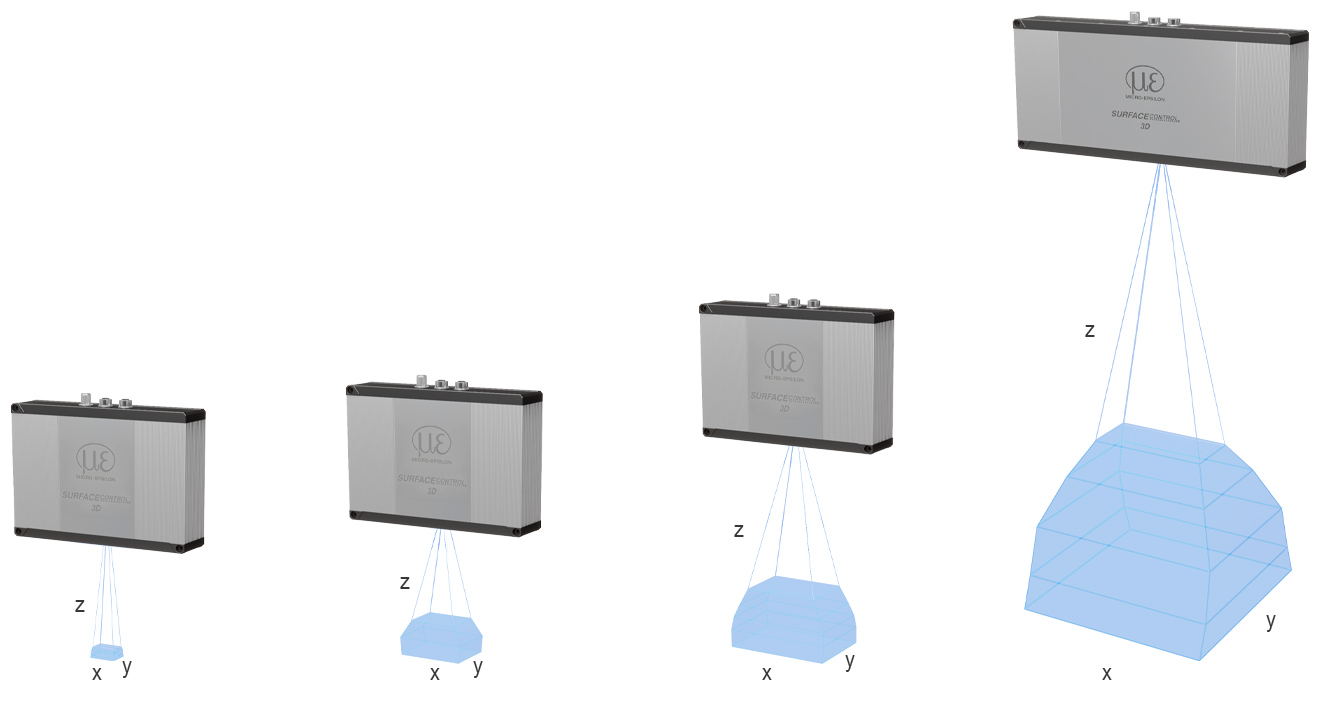

Řada surfaceCONTROL 3D 3560 je k dispozici s několika měřicími poli. To umožňuje optimálně přizpůsobit senzor různým velikostem součástí, požadavkům na rozlišení a kontrolním úlohám.
