Nové produkty

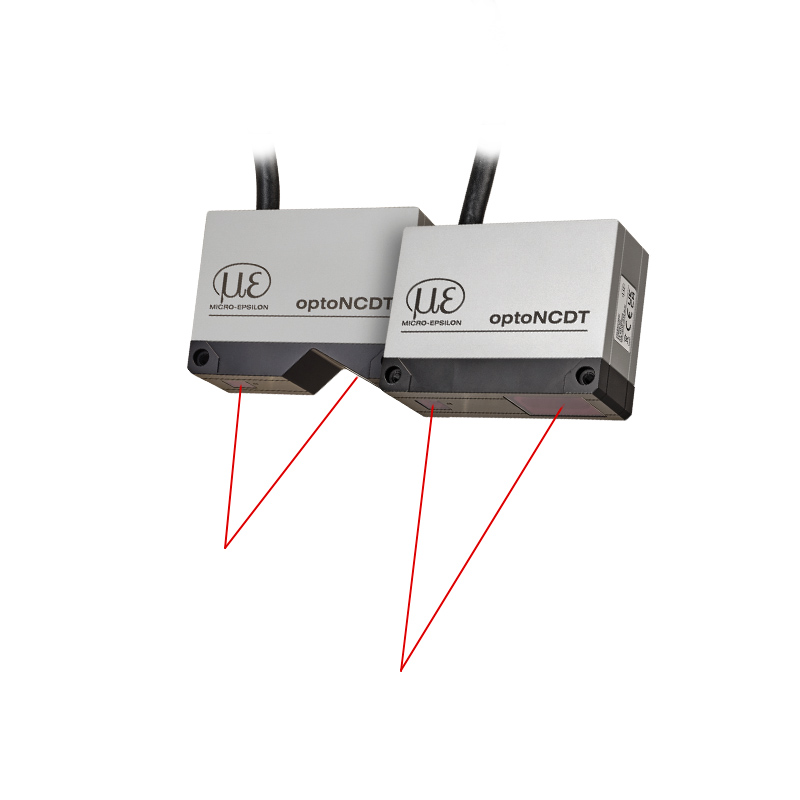

The optoNCDT 5500 laser sensors set new standards in high-precision laser distance measurement. With submicron precision and an impressive measuring rate up to 75 kHz, the sensors are perfect for dynamic measurements of displacement, distance, vibration and position. Due to its integrated controller, the compact sensor does not require any external control units and can be easily integrated even in confined installation spaces. Maximum performance in the smallest of spaces - the optoNCDT 5500 series.

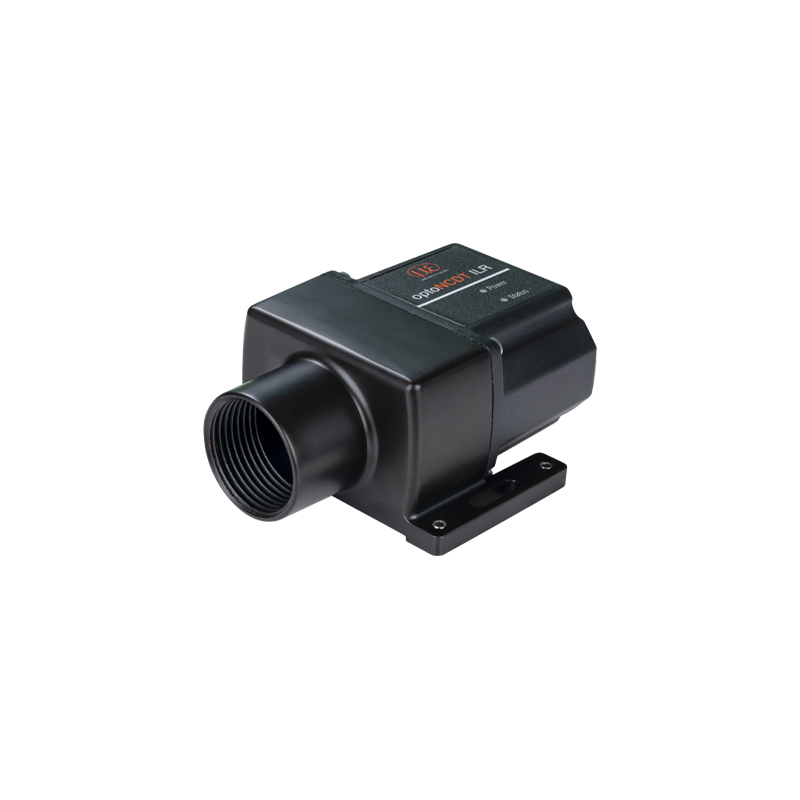

Laserový snímač vzdálenosti optoNCDT ILR3800-100 vyniká zejména vysokým výkonem v kompaktním provedení. Je určen pro přesné měření vzdálenosti v průmyslovém prostředí. Je možné měřit vzdálenost až na 100 m. S reflektorem dokonce až na 150 m. Integrovaný režim měření AUTO umožňuje spolehlivé měření i tmavých, částečně odrazivých a vzdálených objektů. Díky velmi vysoké stabilitě signálu lze snímače ILR3800-100 použít pro měření vzdálenosti na mnoha površích.

The 3D Profile Unit enables the calculation of several individual profiles of scanCONTROL 30xx sensors in a common coordinate system. This is how a composite 2D profile or a composite 3D point cloud can be generated. So the detection of various geometries, the extension of measuring ranges and the performance of thickness measurements is possible. The exact assignment of the position of the sensor to the position of the measurement object can be carried out via the integrated encoder inputs.

The evaluation of the data and the parameterization of the system can be implemented in the 3DInspect software. The 3D Profile Unit controller has an integrated evaluation feature in conjunction with the Industrial Ethernet connection, enabling the application to be controlled and measured values to be output to a PLC. Alternatively, the 3D Profile Unit controller can also be integrated into common image processing programs via GigE Vision and acts as a raw data provider.

Kapacitní systém TFG6220 měří tloušťku elektricky vodivých vrstev, např. vrstev baterií, s maximální přesností. Vakuové zařízení nasaje měřený objekt, vyhladí jej a zajistí tak, že je optimálně umístěn bez vrásek. Tímto způsobem lze měření provádět s maximální možnou přesností. Systém se používá pro offline náhodné vzorky při kontrole kvality. V neposlední řadě je systém TFG6220 předem sestaven a připraven k provozu, což umožňuje rychlé spuštění.

Nový interferometr na bázi bílého světla IMS5600-DS se používá pro měření vzdálenosti s nejvyšší možnou precizností. Ovládací jednotka umožňuje speciální kalibraci s inteligentním vyhodnocením a dovoluje tak absolutní měření s rozlišením subnanometru. Interferometr je tak předurčen k měřícím úlohám, kde je kladen důraz na nejvyšší přesnost, např. při výrobě elektroniky a polovodičů.

The Dual Processing Unit (DPU) is an interface module that enables the synchronous recording and calculation of two sensor values and can also be used for digital/analog conversion. The inputs on the module can be switched via software (encoder or RS422 input). Selectable programs allow the automatic calculation of thickness, diameter, step or inclination, concentricity and ovality. The data output can be digital or analog with up to 100 kHz. Signal inputs and switching outputs are also available.

In the user-friendly web interface, the desired calculations can be selected and many other settings made. The DPU is downwards compatible with the C-Box/2A.

Characteristics

• 2x RS422 inputs with 100 kHz each (sensor or encoder)
• 2x switching inputs for trigger or master (HTL/TTL)
• 2x scalable analog outputs (current: 4-20 mA; voltage: 0-5 V, 0-10 V, ±5 V, ±10 V)
• 2x digital switchings output (HTL)
• 1x Ethernet (TCP/UDP)
• USB interface for data output and parameterization
• Automatic sensor recognition
• Parallel data output on 3 output interfaces
• Statistics functions
• 2-point linearization
• 2-stage measurement averaging

Compatible sensors

• optoNCDT: ILD1420, ILD1900, ILD2300
• optoCONTROL: ODC2520
• confocalDT: IFD241x, IFC2411, IFC242x, IFC2465, IFC2466

The optoCONTROL 2700 is a compact LED micrometer for the precise measurement of diameter, gap, edge and segment. The micrometer is characterized by its high accuracy with a measuring range of 40 mm. As the controller is integrated in the receiver, the cabling and installation work is reduced to a minimum.

Thanks to the active inclination correction, objects tilted by up to 45° are also detected extremely precisely. The configuration is performed conveniently via the web interface and enables the parameters set up of video signal, filter and different measuring modes. In set-up mode, a shadow image can be used for simple alignment of the measuring object. The excellent price-performance ratio rounds off the service package.
