3D snapshot snímač pro velká měřicí pole
Modely řady surfaceCONTROL 3D 2600 snímají velké součásti rychle, celoplošně a bezkontaktně. S měřicími poli až 650 × 495 mm a pracovními vzdálenostmi od 475 do 1250 mm jsou ideální pro automatizované 3D kontroly inline, at-line nebo na robotu.
Velký pracovní rozsah umožňuje spolehlivé snímání různých výšek součástí, proměnlivých poloh měřených objektů a rozměrných geometrií. Senzory se proto ideálně hodí pro velkoplošnou kontrolu povrchu i pro kontrolu defektů, tvaru a geometrie.
Díky GigE Vision/GenICam a průmyslovým rozhraním lze senzory snadno integrovat do automatizovaných procesů kontroly.
Vlastnosti
- Velká měřicí pole až 650 × 495 mm pro celoplošnou kontrolu velkých součástí v jediném snímku
- Spolehlivé snímání různých výšek součástí díky velké hloubce rozsahu měření až 300 mm
- Detekce nejmenších výškových a povrchových odchylek díky vysoké opakovatelnosti v ose Z
- Krátké cyklové časy a inline kontrola: doba snímání od 0,25 s
- Integrovaná řídicí jednotka snižuje nároky na hardware, kabeláž a integraci
- Bezkontaktní 3D snapshot měření s LED zdrojem světla
- Kalibrovaná 3D data pro přesné měřicí a kontrolní úlohy
- Gigabit Ethernet s GigE Vision / GenICam
- Přímá komunikace přes PROFINET, EtherCAT a EtherNet/IP
- Ideální pro velké součásti, robotické aplikace a inline kontrolní procesy

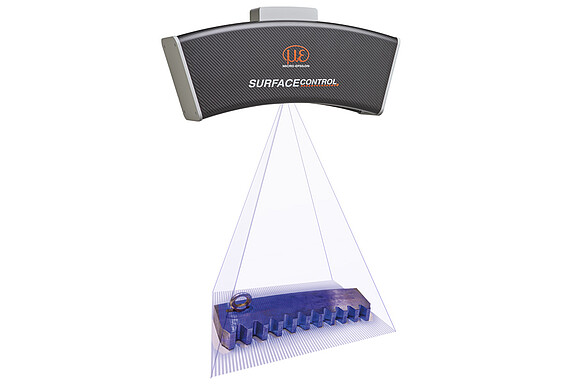

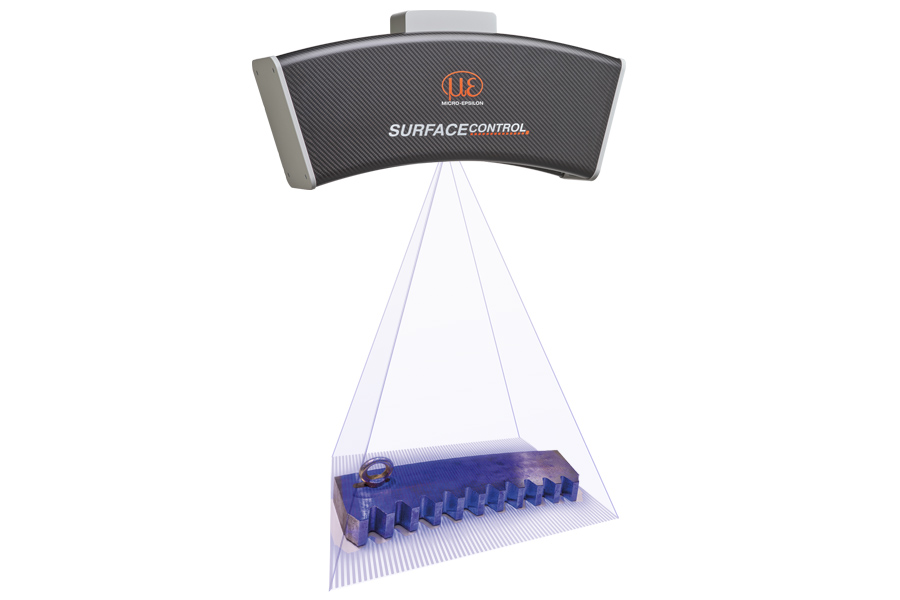

Vysoká přesnost v ose Z i při velkých měřicích polích
surfaceCONTROL 3D 2600 kombinuje velká měřicí pole s vysokou opakovatelností v ose Z, což umožňuje přesné 3D kontroly i u velkých součástí. To umožňuje spolehlivá porovnání jmenovitých/skutečných hodnot, vyhodnocení OK/NOK a úlohy monitorování procesu a výroby.

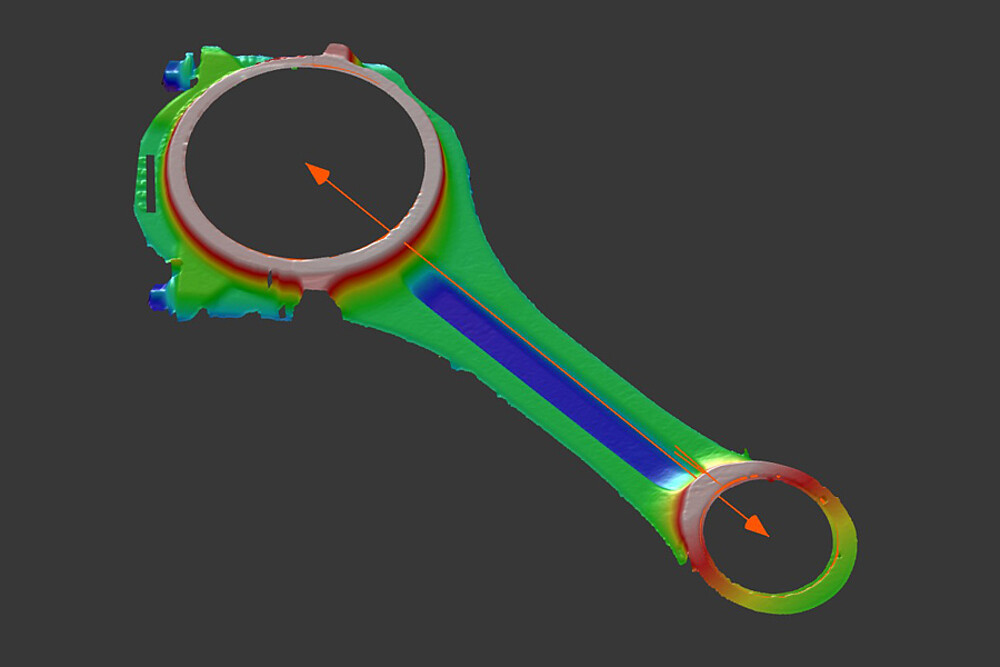

Celoplošná 3D data jsou zejména vhodná pro kontrolu tvaru a geometrie, detekci odchylek rovinnosti, deformací, lokálních odchylek tvaru a povrchových nerovností, stejně jako pro detekci defektů na velkých měřených objektech. Senzor tak podporuje objektivní kontrolu kvality a pomáhá snižovat zmetkovitost.

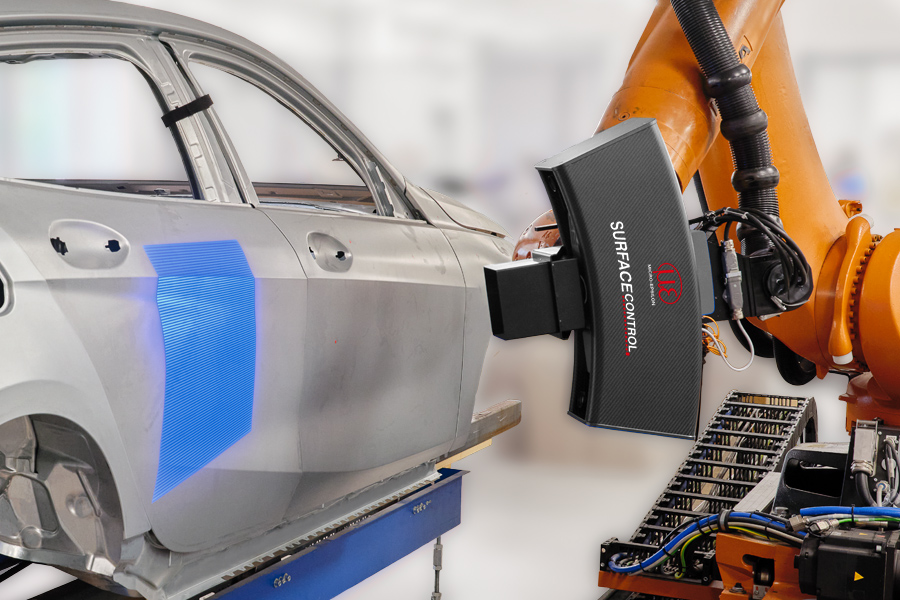

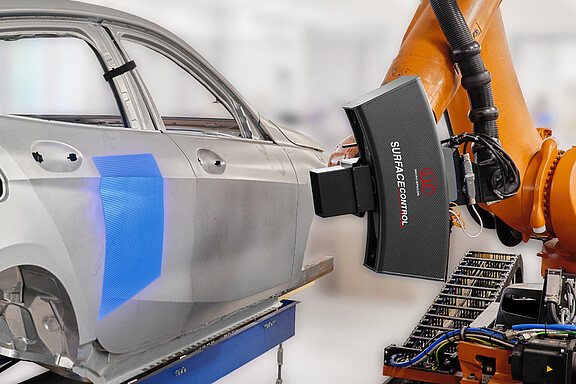

Rychlé 3D snímání pro průmyslové procesy
surfaceCONTROL 3D 2600 snímá 3D data v nejkratším možném čase. Krátká doba snímání zkracuje interval, během něhož musí měřený objekt zůstat v klidu, a tím podporuje rychlé kontrolní sekvence v automatizovaných procesech.
Krátké doby zpracování také zajišťují, že vypočtená 3D data jsou rychle k dispozici pro další vyhodnocení, rozhodování o kvalitě nebo řízení procesu. Díky tomu je senzor ideální pro automatizované kontrolní úlohy inline, at-line nebo na robotu.
Široké spektrum měřicích a kontrolních úloh

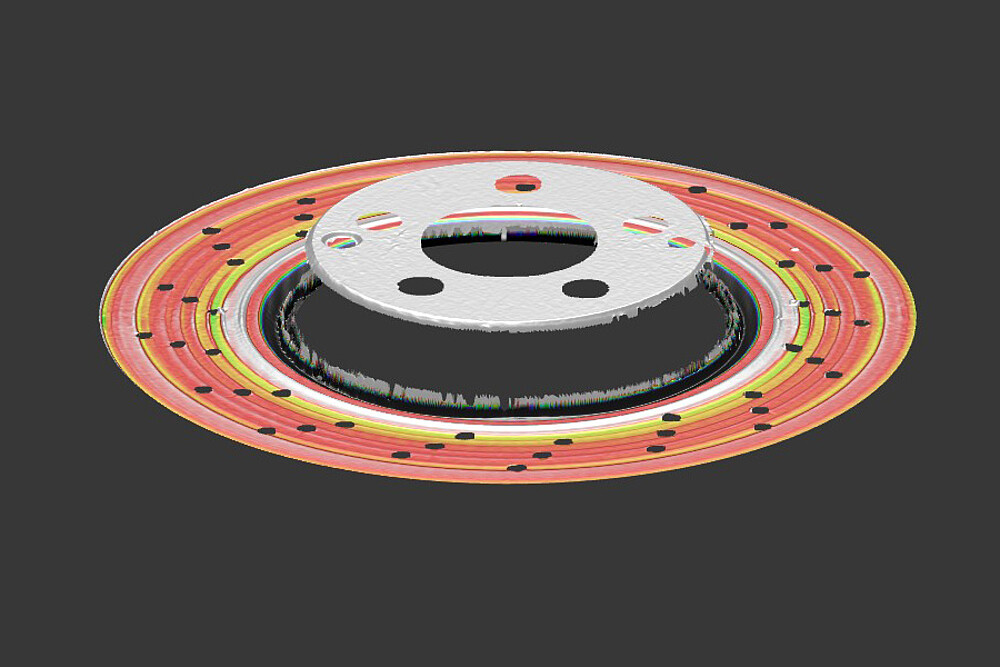

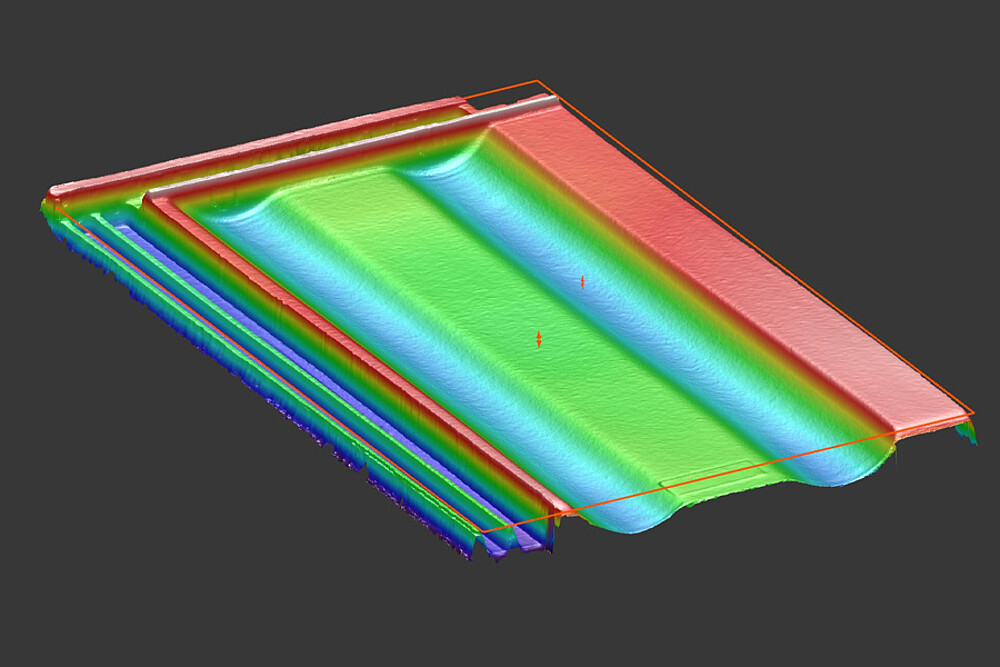

Senzory surfaceCONTROL 3D jsou vhodné pro široké spektrum měřicích a kontrolních úloh v průmyslovém zajišťování kvality. Spolehlivě snímají tvary, kontury, výšky, rovinnost a geometrické charakteristiky, stejně jako polohu, přítomnost a úplnost jednotlivých součástí. Také umožňují celoplošnou kontrolu povrchu a zároveň ve 3D mračnu bodů zviditelňují a činí měřitelnými lokální odchylky, jako jsou promáčkliny, výlomy, vyvýšeniny, prohlubně či jiné defekty.

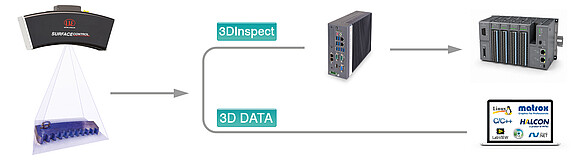

Modely rovněž podporují snadnou integraci do průmyslových procesů kontroly. V závislosti na variantě a koncepci systému lze naměřená data, vypočtené výsledky nebo vyhodnocení OK/NOK přenášet do nadřazených systémů a řídicích jednotek – ideální pro automatizované inline kontroly, inspekční stanice nebo robotické aplikace.

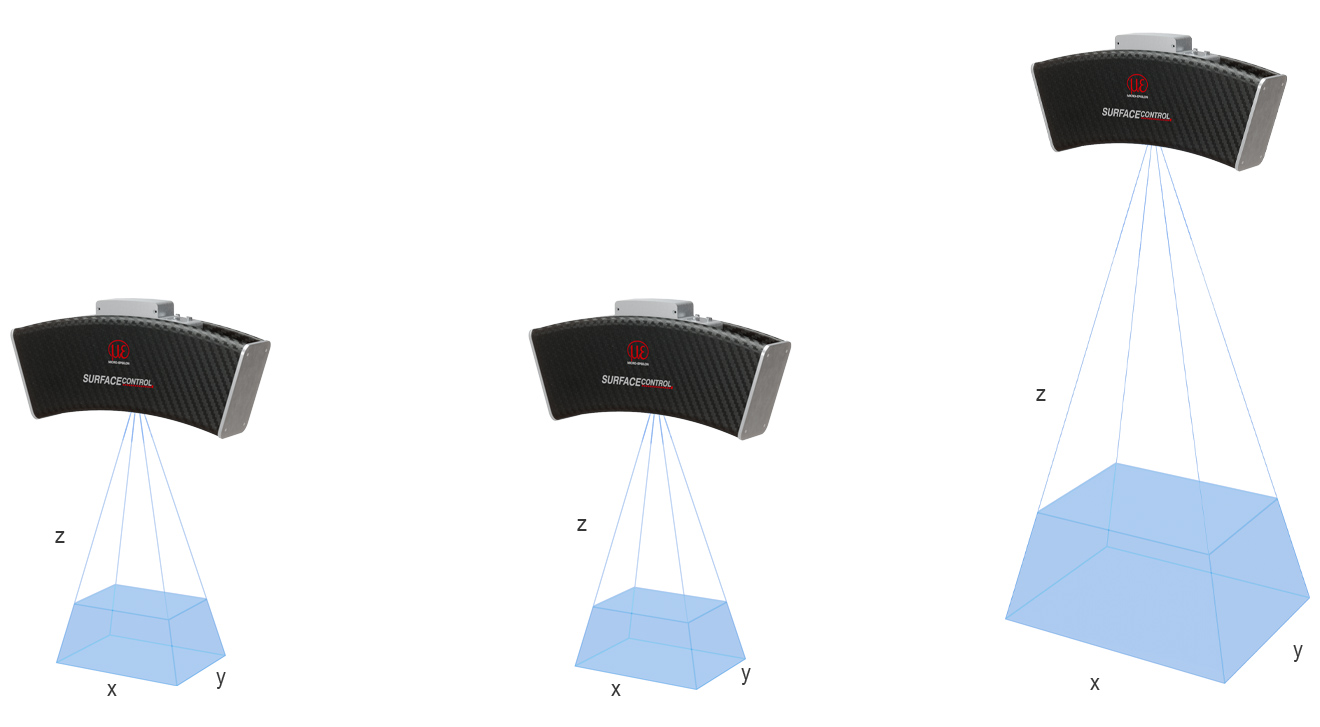

Velká měřicí pole pro velkoplošné kontrolní úlohy
surfaceCONTROL 3D 2600 je speciálně určen pro rozměrné měřené objekty. V závislosti na modelu jsou ve střední části rozsahu měření k dispozici měřicí pole 300 × 220 mm, 400 × 300 mm nebo 575 × 435 mm. Na konci rozsahu měření lze detekovat měřicí pole o rozměrech až 650 × 495 mm.
Příklady použití
