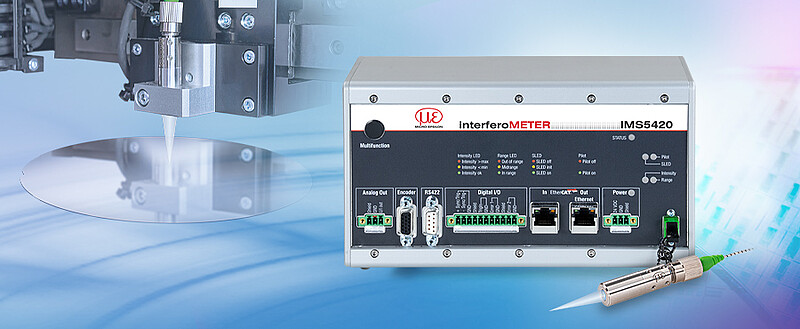

Při výrobě polovodičů je nezbytná nejvyšší přesnost. Důležitým procesním krokem je lapování polotovarů, které se tak dostanou na stejnou tloušťku. Za účelem plynulé kontroly tloušťky byly vyvinuty interferometry s bílým světlem řady IMS5420.
Každý z nich se skládá z kompaktního snímače a řídicí jednotky v robustním průmyslovém pouzdře. Aktivní řízení teploty integrované v řídicí jednotce zajišťuje vysokou stabilitu měření.
Interferometr je k dispozici buď jako systém pro měření tloušťky, nebo jako systém pro měření tloušťky ve více vrstvách. Systém pro měření tloušťky s více body může měřit tloušťku až pěti vrstev, např. tloušťku destičky, vzduchové mezery, filmu a povlaků >50 µm. Pro měření tloušťky v náročných podmínkách prostředí je k dispozici řídicí jednotka IMS5420IP67 se stupněm krytí IP67 a krytem z nerezové oceli, stejně jako odpovídající optická vlákna a senzory.
Výhody
- Měření tloušťky nedopovaných, dopovaných a vysoce dopovaných destiček s nanometrovou přesností
- Multi-peak: detekce až 5 vrstev o tloušťce 0,05 až 1,05 mm.
- Vysoké rozlišení v ose z 1 nm
- Rychlost měření až 6 kHz pro vysokorychlostní měření
- Rozhraní: Ethernet / EtherCAT / RS422 / PROFINET / EtherNet/IP
- Jednoduché nastavení parametrů prostřednictvím webového rozhraní
