Dynamická rychlá řídicí zrcadla pro přesné řízení laserového paprsku
Rychlá naklápěcí zrcadla (FSM) od společnosti Micro-Epsilon jsou miniaturizovaná naklápěcí zrcadla, která se používají k přesnému vychylování světelných nebo laserových paprsků. Modely FSM3000 kombinují špičkovou přesnost s maximální dynamikou. Snadno se integrují a jsou velmi robustní, což je důvod, proč se mimo jiné používají pro satelitní komunikaci ve vesmíru. Výkonný aktuátor s kmitací cívkou a vysoce přesné vestavěné snímače vířivých proudů umožňují ultra přesné pohyby a široký úhel náklonu. Díky vynikající kvalitě zrcadla splňují systémy FSM i nejpřísnější optické normy. Optimalizováno pro sériovou výrobu – ideální pro aplikace v průmyslu, optice a letectví & obraně.
Objevte nový standard v dynamickém navádění paprsku.
Speciální funkce
- Velký úhel náklonu ±1,5° Vysoká dynamika s vynikajícími řídicími vlastnostmi až do 1,5 kHz Velké přesné zrcadlo (Ø 20 mm) s vysokou odrazivostí pro nižší optické ztráty Vysoké rozlišení měření polohy < 0,7 µrad Extrémně kompaktní a robustní díky hlasové cívce a patentované senzorové technologii Vhodné pro téměř všechna prostředí: letecký a obranný průmysl, výroba optik a další Osvědčený výkon při sériovém použití v satelitní komunikaci

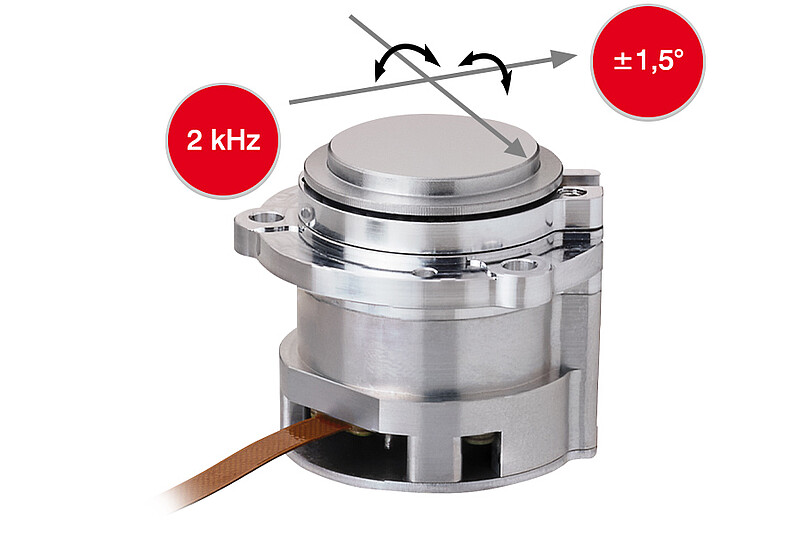

Velký úhel náklonu s vysokou dynamikou
Rychlá řídicí zrcátka FSM od společnosti Micro-Epsilon jsou založena na inovativní technologii kmitací cívky a dosahují působivé maximální frekvence 2 kHz, která je srovnatelná s piezoelektricky řízenými systémy, ale mnohem robustnější. Reagují proto extrémně rychle a jsou ideální pro dynamické aplikace. Současně velký rozsah pohybu zrcátka ±1,5° umožňuje větší volnost a flexibilní možnosti použití při zachování vysoké přesnosti.

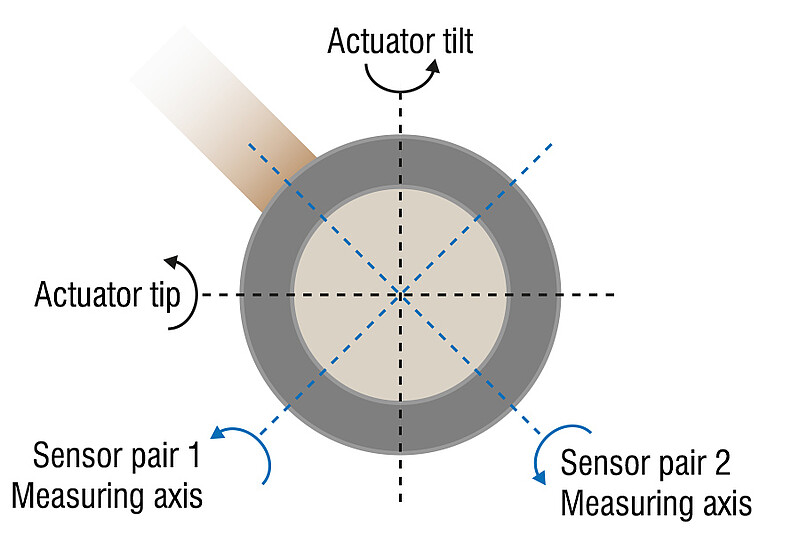

Maximální přesnost ve dvou osách (naklonění/otočení)
Zrcátka FSM lze přesně ovládat ve dvou osách. Poloha zrcadla je nepřetržitě snímána čtyřmi integrovanými senzory vířivých proudů , zatímco čtyři cívky akčních členů vykonávají odpovídající pohyb s vysokou přesností. Dva protilehlé senzory a akční členy společně tvoří definovanou osu měření a otáčení. Středový bod otáčení zajišťuje bezhřídelový, bezopotřební a synchronizovaný pohyb, maximální přesnost a dynamiku během provozu.
Stabilní umístění zrcadla a optimální odrazové vlastnosti
Zrcadla FSM se mimo jiné používají pro optickou komunikaci, a proto musí dosahovat stabilního přenosu dat s vysokou kvalitou signálu. Pro maximalizaci přenosového výkonu využívají modely FSM3000 extrémně plochá zrcadla s vynikajícími odrazovými vlastnostmi (dielektrikum > 99,3 % při 1550 nm). Zároveň konstrukce systému v kombinaci s robustní senzorovou technologií umožňuje stabilní polohu zrcadla, kterou lze snadno nastavit, aniž by byla ovlivněna okolním prostředím.

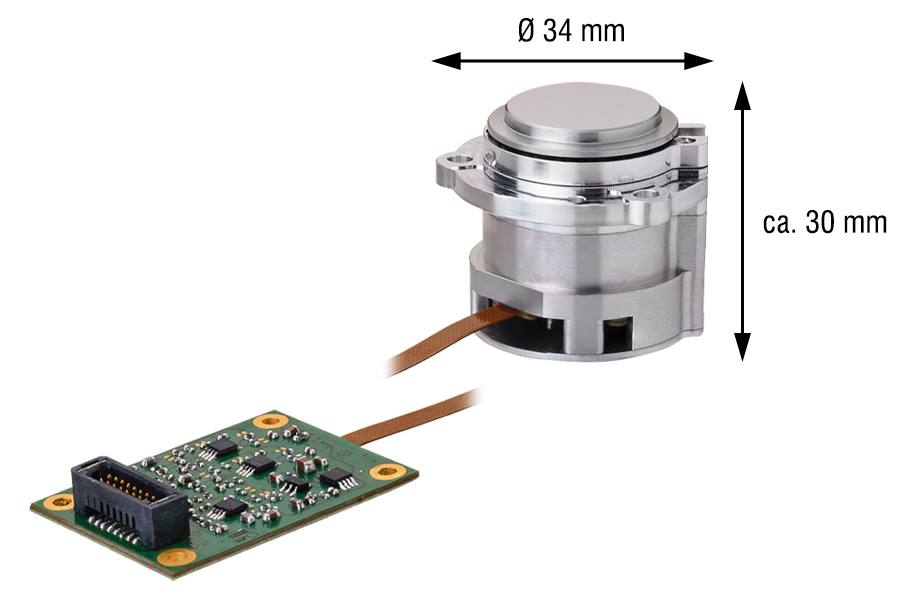

Malé, lehké a robustní
Díky perfektně navržené kombinaci materiálů, konstrukčního konceptu a senzorové techniky jsou všechny komponenty systému FSM3000 mimořádně robustní. Rychlé naklápěcí zrcadlové systémy FSM se navíc vyznačují velmi kompaktními rozměry a hmotností pouhých 55 gramů. Díky tomu se nejen snadno integrují, ale jsou také mimořádně odolné. Například dokážou odolat silným nárazům a vibracím při startu rakety se satelitem a zůstávají velmi přesné a spolehlivé i na oběžné dráze.

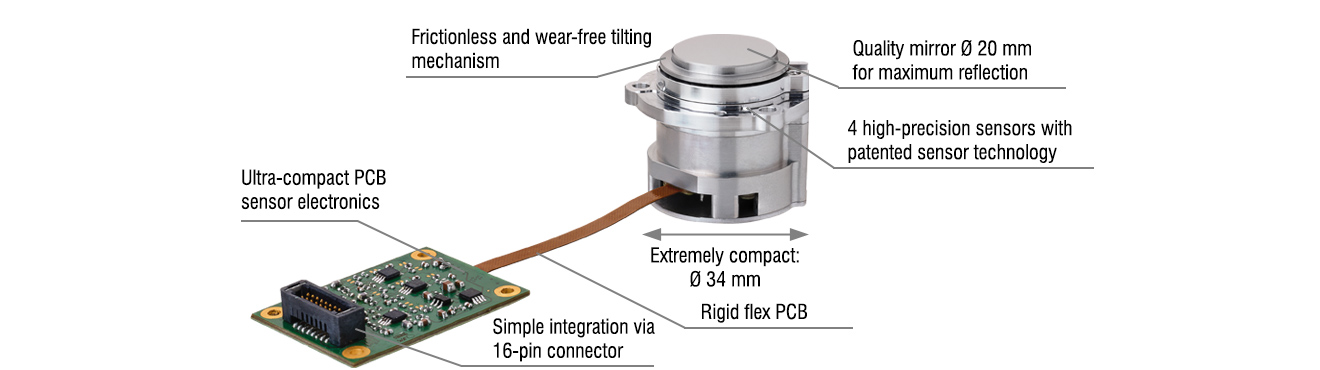

Inteligentní design systému - snadná integrace
Naklápěcí zrcadla FSM3000 lze mechanicky i elektricky rychle a snadno integrovat. Kromě malých rozměrů a nízké hmotnosti usnadňuje mechanickou instalaci také integrovaný kabel senzorové elektroniky se 16 pinovým konektorem a boční montážní otvory. Senzor potřebuje pouze 5 V napájení a akční člen vyžaduje jen 113 mW výkonu (při maximálním, jmenovitém vychýlení 1,5°).
Široké možnosti výběru katalogových i OEM senzorů - pro maximální výkon, pro nízké náklady nebo pro efektivní poměr ceny ku výkonu
Společnost Micro-Epsilon nabízí širokou škálu standardních zrcadel (COTS), zákaznických úprav (MOTS) a vývojových řešení pro sériové aplikace OEM v řadě FSM3000. Díky nejmodernějším technologiím a efektivním procesům jsou možná i ekonomická kompletní řešení pro nejnáročnější výrobní požadavky.

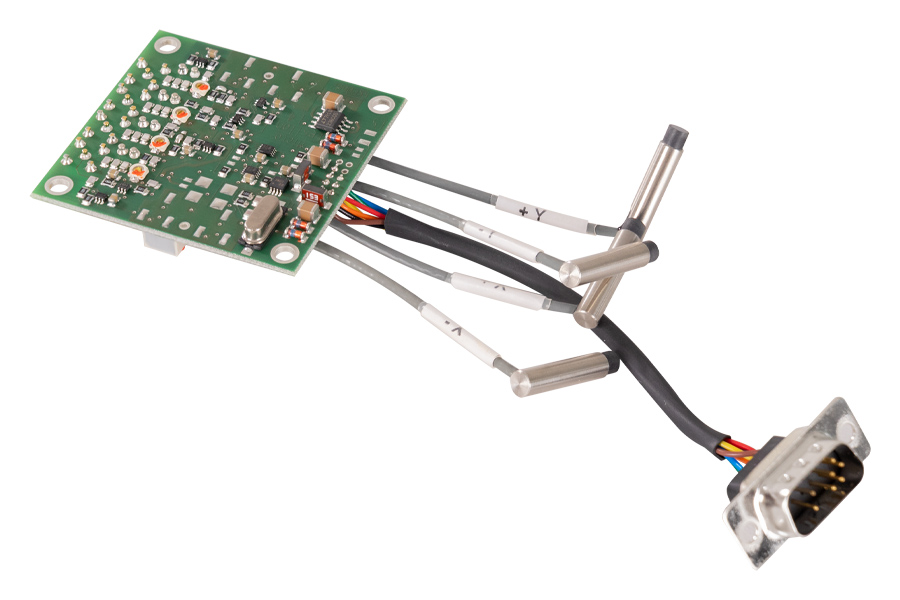

Naklápění zrcadla pomocí ultra přesných senzorů od společnosti Micro-Epsilon
Kromě hotových systémů naklápěcích zrcadel FSM nabízí společnost Micro-Epsilon také speciální systémy vířivých proudů pro ultra přesné měření náklonu zrcadel. Pro tuto aplikaci již řadu let vyvíjíme a dodáváme čtyř kanálové systémy pro přímou integraci do systému nebo pro integraci do naklápěcích zrcadel.
Tyto systémy jsou obzvláště vhodné pro řízení větších zrcadel nebo v případech, kdy jsou kladeny zvláštní požadavky na polohování zrcadla.
Oblasti použití
