Kapacitní senzory pro vysoce přesné měření vzdálenosti

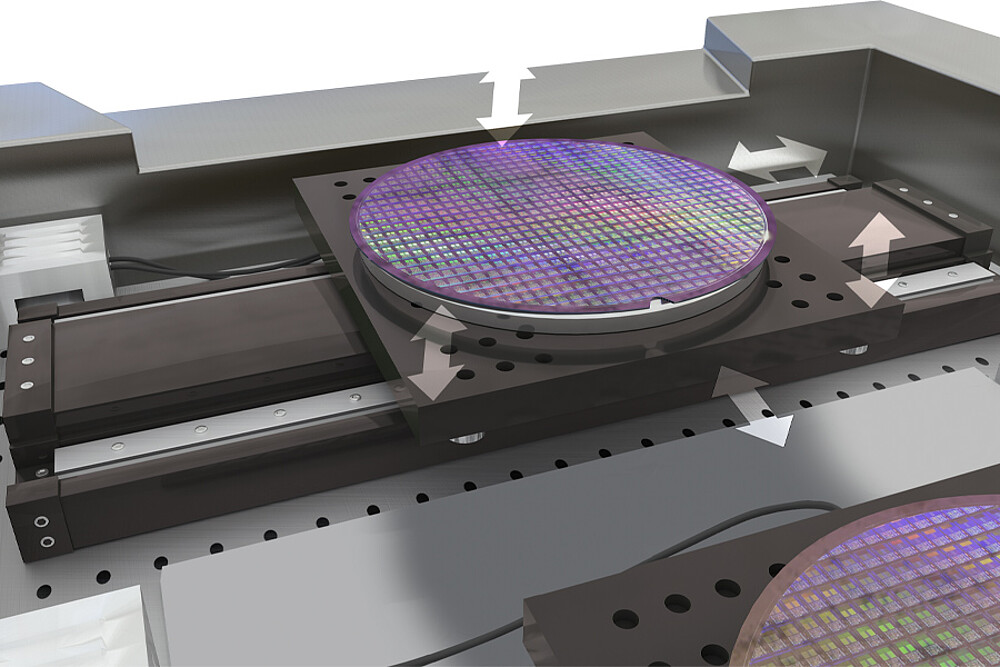

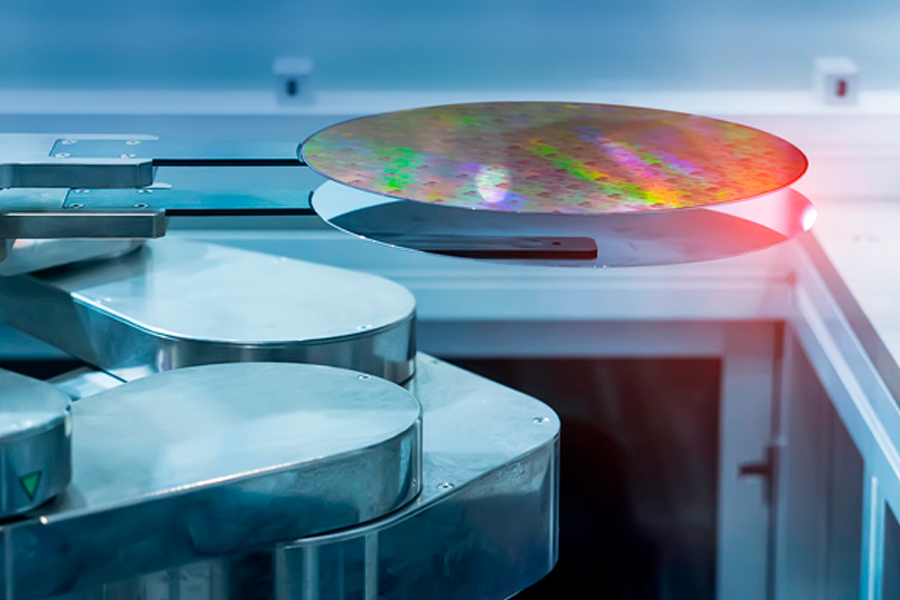

Kapacitní senzory se používají pro vysoce přesné měření vzdálenosti s maximální stabilitou signálu. Jako technologický lídr s nejvýkonnějším produktovým portfoliem na světě nabízí společnost Micro-Epsilon řešení pro celou řadu měřicích úkolů. Díky své kompaktní a robustní konstrukci a širokým možnostem přizpůsobení umožňují tyto systémy flexibilní integraci do různých průmyslových aplikací – od vysoce přesného řízení strojů v polovodičovém průmyslu až po kontinuální monitorování procesů při výrobě baterií.
Micro-Epsilon – lídr v oblasti kapacitní měřicí techniky pro přesné měření.
Charakteristika
- Vysoce přesné měření posunutí, vzdálenosti, mezery a tloušťky
- Nejvyšší rozlišení až 30 pikometrů
- Vhodné pro všechny elektricky vodivé měřené objekty

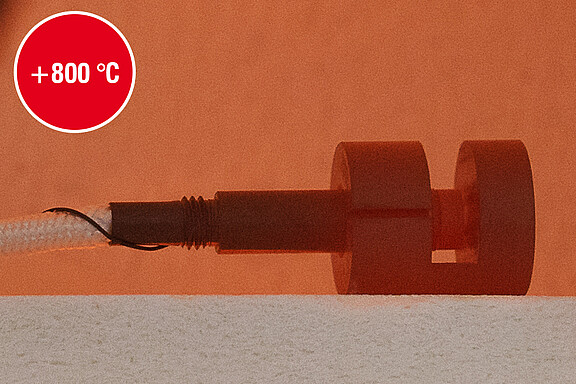

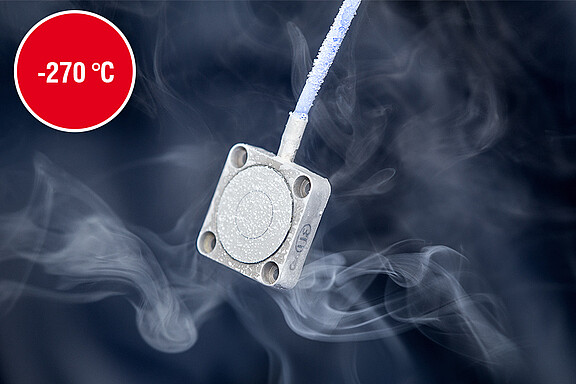

- Vhodné pro náročné podmínky: -270 až +800 °C nebo UHV
- Mimořádně stabilní vůči teplotním výkyvům
- Špičkové portfolio výrobků pro široké spektrum aplikací
- Optimalizované senzory a řídicí jednotky pro sériové OEM aplikace

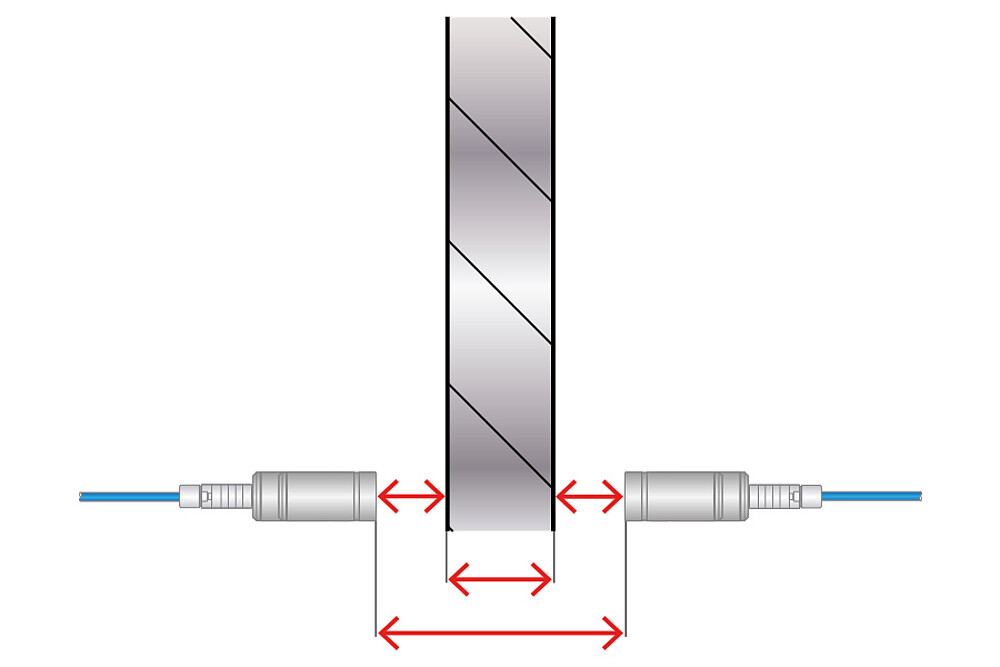

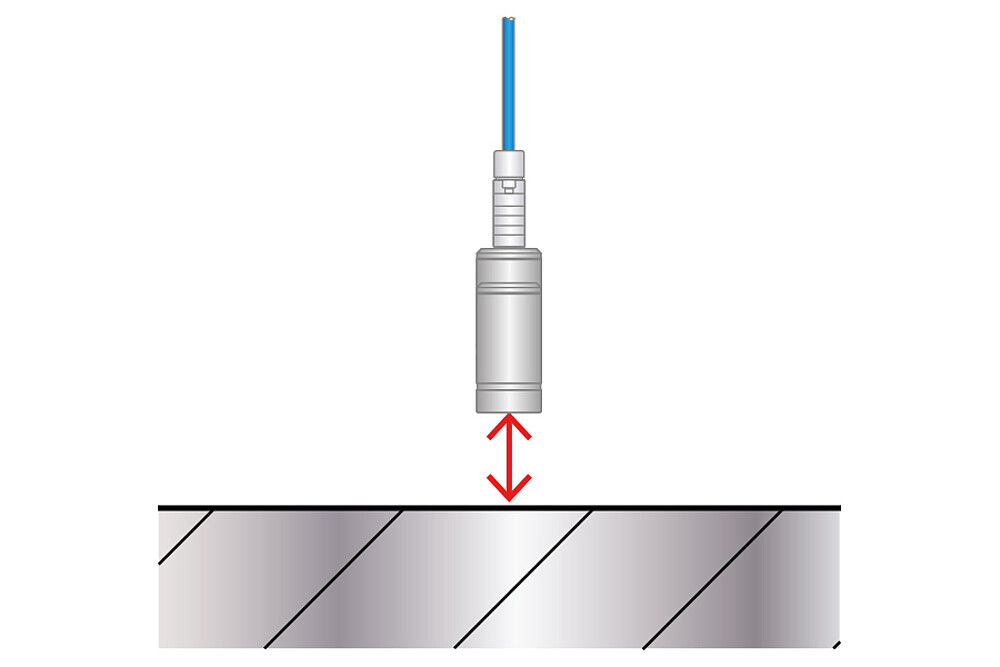

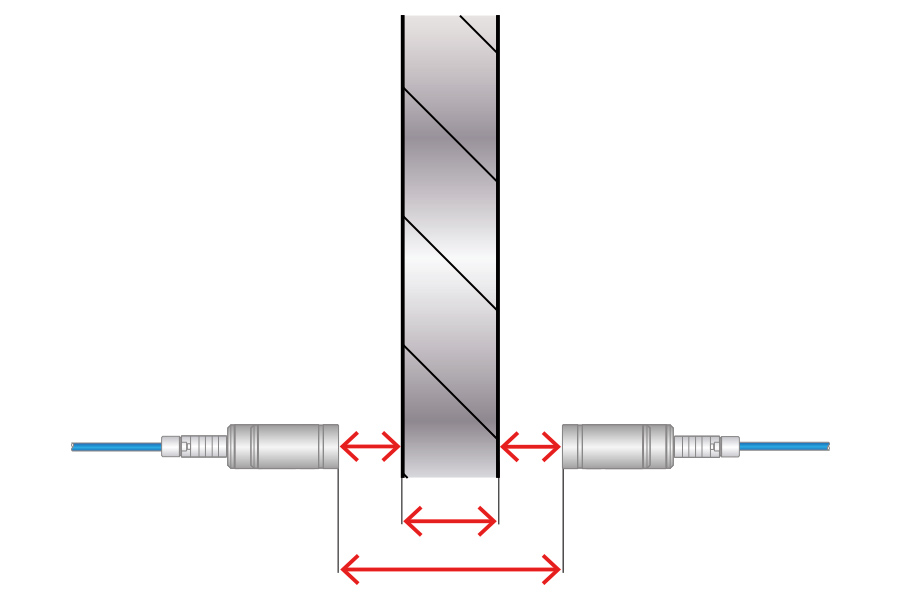

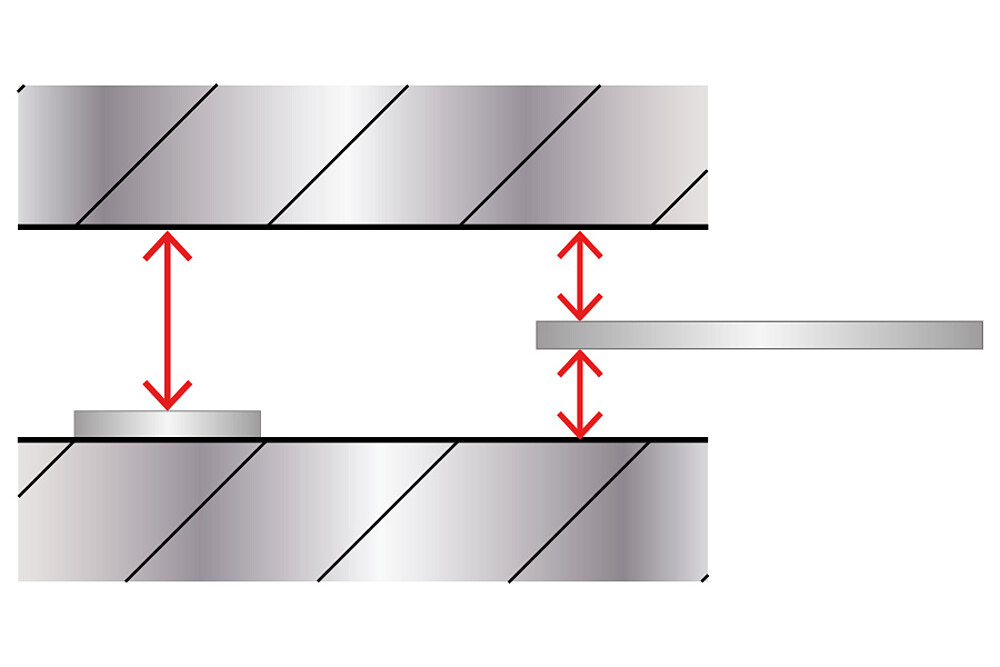

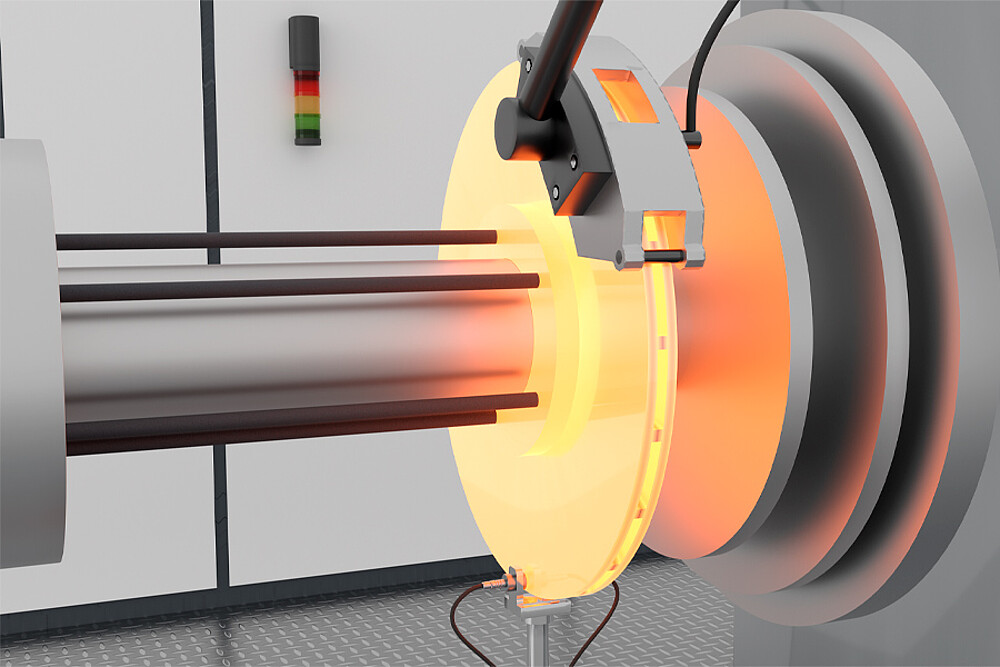

Vyšší přesnost pro měření vzdálenosti, měření tloušťky a měření mezer
0,00000003 mm | Přesnost, která nastavuje nové standardy
Kapacitní senzory dosahují rozlišení až 30 piktometrů. To umožňuje detekovat i nejmenší změny vzdálenosti. S linearitou pouhých 80 nanometrů dosahují senzory bezkonkurenční přesnosti v kombinaci s maximální stabilitou signálu.

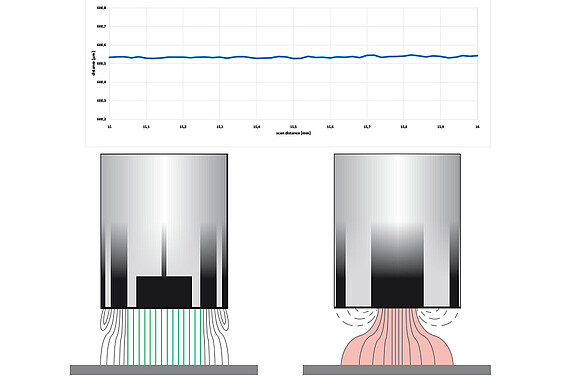

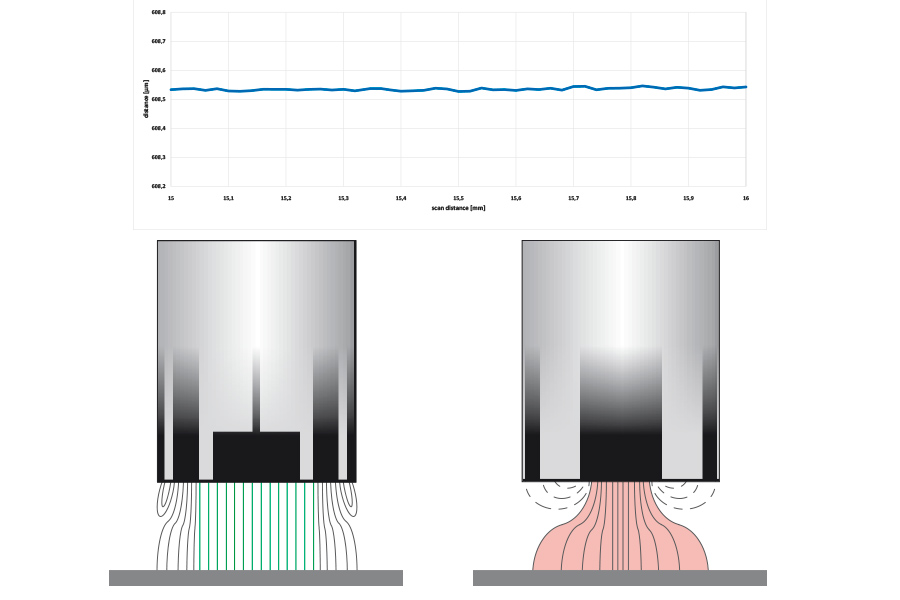

Nízkošumová technologie pro maximální stabilitu signálu
Kapacitní senzory společnosti Micro-Epsilon se vyznačují maximální stabilitou signálu a nejvyšší přesností měření, a to i v náročných aplikacích. Integrovaná nízkošumová technologie kombinuje tříosou konstrukci senzoru s elektricky stíněnými senzorovými kabely. To účinně minimalizuje rušení a zároveň umožňuje dosahovat zvláště stabilních a nízkošumových měřicích signálů.
Další výhodou je, že senzory se mohou pro vícestopá měření vzájemně dotýkat, což umožňuje mimořádně kompaktní uspořádání senzorů. Kromě toho jsou senzory odolné proti zkratu pro vyšší provozní bezpečnost.
Přesnost v každém prostředí – od čistých prostor až po výrobní linky
- Speciální konstrukce senzoru pro maximální stabilitu signálu

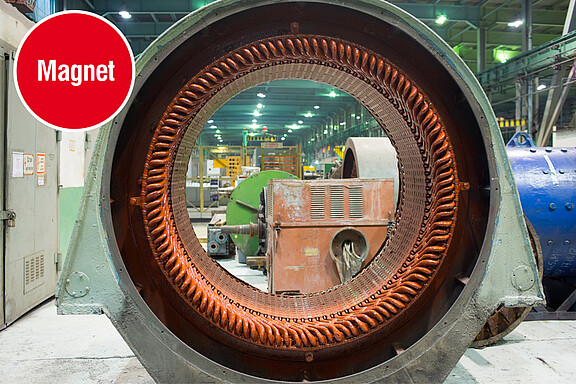

- Teplotně stabilní a nemagnetické materiály, jako jsou invar, titan nebo speciální slitiny (např. Inconel)

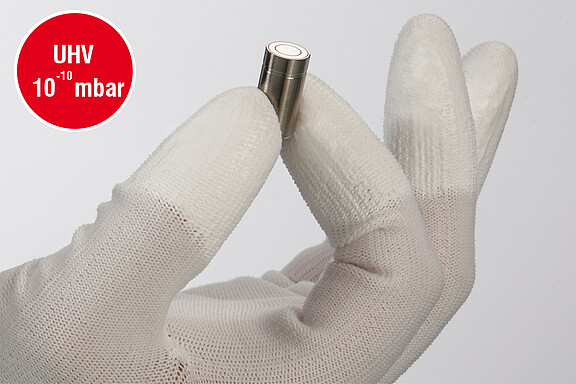

- Senzory bez částic a s nízkým odplyňováním, čisté kabely vhodné do čistých prostor
- Žádná interakce s okolním prostředím, např. mechanickým působením nebo prostupem tepla

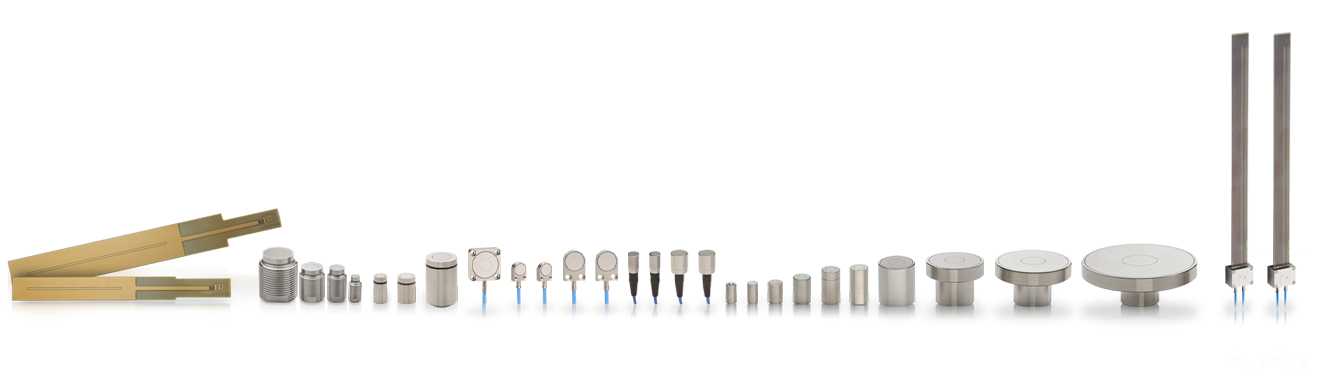

Plná kompatibilita: celosvětově nejširší škála kombinací
S capaNCDT získáte maximální flexibilitu, plnou kompatibilitu a maximální přesnost. Senzory, kabely a řídicí jednotky jsou vzájemně plně kompatibilní a lze je rychle a snadno vyměňovat, i při změně měřicích rozsahů To znamená, že senzory lze vyměnit přímo na místě během několika sekund, čímž se prostoje zkrátí na minimum. U aplikací s vysokými nároky na přesnost nastavení LC optimalizuje linearitu. Výsledek: maximální flexibilita v kombinaci s maximální provozní bezpečností.
Kompaktní provedení a snadná integrace
Díky své speciální konstrukci umožňují vysoce kompaktní kapacitní senzory společnosti Micro-Epsilon obzvlášť snadnou integraci do strojů i dodatečnou integraci do stávajících systémů. Bezproblémovou integraci do stávajících automatizačních systémů umožňují flexibilní průmyslová rozhraní, která podporují proudové a napěťové výstupy, RS485, Ethernet i průmyslové sběrnice.

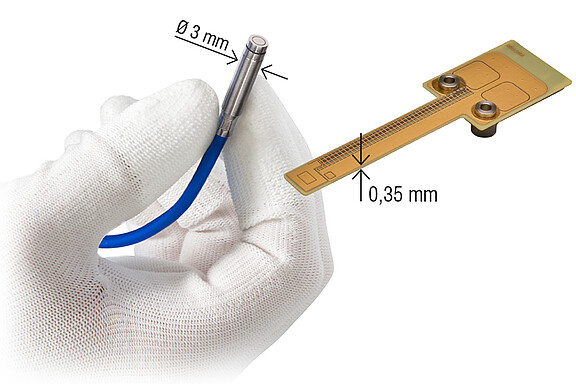

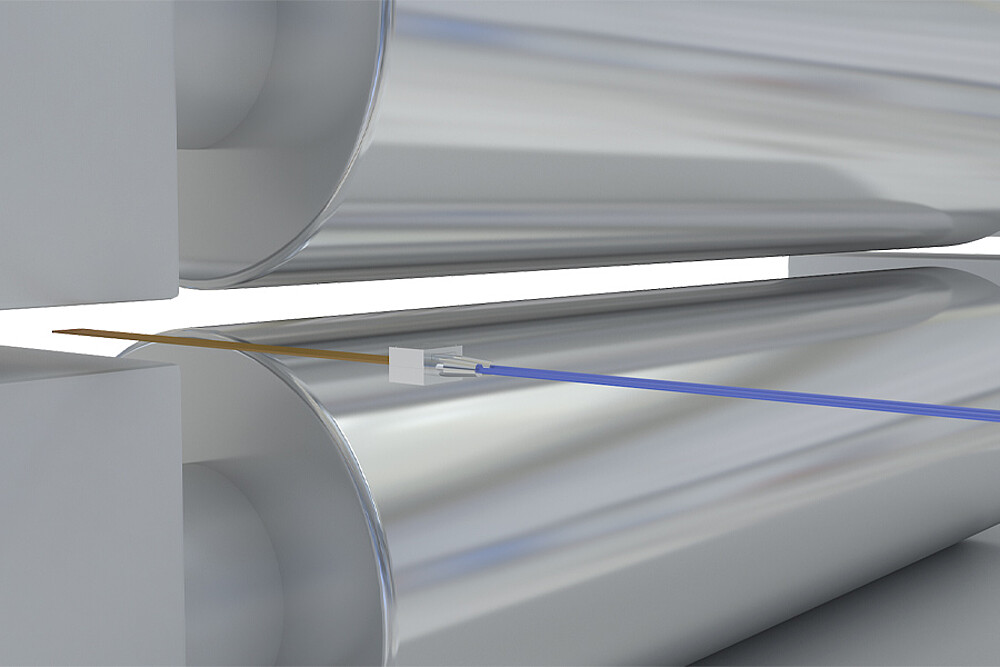

Robustní konstrukce snímače a kabeláže i promyšlená koncepce instalace zajišťují rychlé a bezpečné uvedení do provozu. Pro aplikace s vysokými hygienickými požadavky nabízejí modely CSF také snadno čistitelné povrchy senzorů a flexibilní, ohebné PCB senzory pro mimořádně prostorově omezené podmínky instalace.
Jak fungují kapacitní senzory
Kapacitní senzory pracují na principu detekce změny kapacity. U deskového kondenzátoru lze kapacitu mezi dvěma deskami s konstantní plochou měnit změnou jejich vzájemné vzdálenosti nebo vložením dielektrika do měřicí mezery. Senzor (měřicí elektroda) a vodivý měřený objekt se chovají jako ideální deskový kondenzátor. Pokud kondenzátorem senzoru protéká střídavý proud s konstantní frekvencí, je amplituda střídavého napětí na senzoru úměrná vzdálenosti od měřeného objektu (uzemněné elektrody). Pro zajištění stabilních výsledků měření musí zůstat dielektrická konstanta mezi kapacitním senzorem a měřeným objektem konstantní.
