Bezkontaktní měření opotřebení brzdových kotoučů
Řada capaNCDT DTV je určena pro bezkontaktní detekci odchylek tloušťky disku (DTV). K dispozici jsou kapacitní senzory pro vícekanálová měření a přenosný kufřík obsahující kompletní měřicí kanál pro mobilní použití.
V měřicím systému capaNCDT DTV určují kapacitní snímače tloušťku brzdových kotoučů z obou stran na základě rozdílu vzdáleností. Zatímco se brzdový kotouč otáčí, odchylka tloušťky se určuje po obvodu celého kotouče. Použití několika snímačů v párech nebo vícekanálového snímače CSH1,4FL umožňuje měření tloušťky na více drahách. Měření tloušťky lze provádět ve zkušebnách, při silničních zkouškách nebo v autoservisech. Pouzdro DTV je určeno pro mobilní použití, např. pro účely zajištění kvality a reklamace.
Podrobnosti
- Bezkontaktní DTV měření
- Vícepolohové měření tloušťky
- Dynamické měření až 20 kHz
- Robustní provedení snímače zajistí dlouhodobou životnost
- Komplexní software
- Vyhodnocení měření v reálném čase
- Jednoduché nastavení pomocí webového rozhraní
- Rozhraní: Analog, Ethernet, EtherCAT
Robustní multikanálové snímače nejen pro testy brzdových kotoučů ve zkušebnách, ale i na silnicích

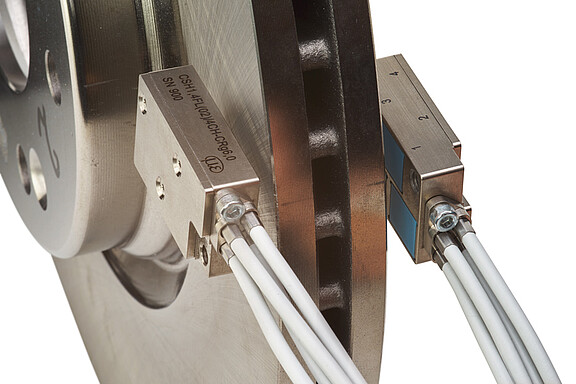

Inovativní vícekanálový snímač CSH1, 4FL obsahuje čtyři kapacitní snímače v jednom kompaktním pouzdře. Takto lze synchronně detekovat čtyři dráhy na brzdovém kotouči. Zrcadlově obrácené modely snímačů namontované na protilehlých stranách brzdového kotouče umožňují přesné měření tloušťky. Speciální keramický substrát chrání snímače před mechanickým a tepelným zatížením a poskytuje také vysokou teplotní stabilitu, což umožňuje přesné výsledky měření v případě kolísání okolní teploty.

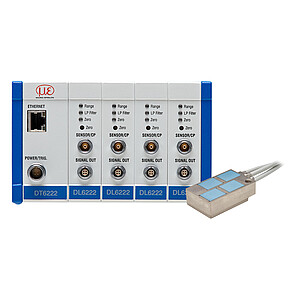

V kombinaci s kontrolérem DT6220 lze nakonfigurovat a synchronizovaně zpracovávat signál až ze čtyř kanálů. Díky velké šířce pásma jsou možná dynamická měření až do 5 kHz (-3 dB). Výstup dat probíhá přes analogový výstup nebo digitální rozhraní Ethernet/EtherCAT. Intuitivní webové rozhraní umožňuje rychlé a snadné nastavení a konfiguraci senzoru a kontroléru.
Praktický kufr pro pohodlné přenášení
Pouzdro obsahuje 2 kanálový kontrolér včetně softwarová licence, dva kapacitní snímače s odpovídajícím kabelem a soupravu s držákem snímačů. Montážní pouzdro snímačů umožňuje měření tloušťky brzdových kotoučů za krátkou dobu. Data ze snímačů DTV lze vyhodnotit pomocí počítače nebo notebooku. Kontrolér je vyroben pro měření odchylek tloušťky kotouče. Otvory v brzdových kotoučích je možné vyfiltrovat speciálními funkcemi. Inteligentní algoritmy umožňují všestranné vyhodnocování bez nutnosti použití dalšího enkodéru.
