thermoIMAGER

Přesné monitorování, kontrola a řízení teplotně kritických procesů od -20 ° C do 900 ° C

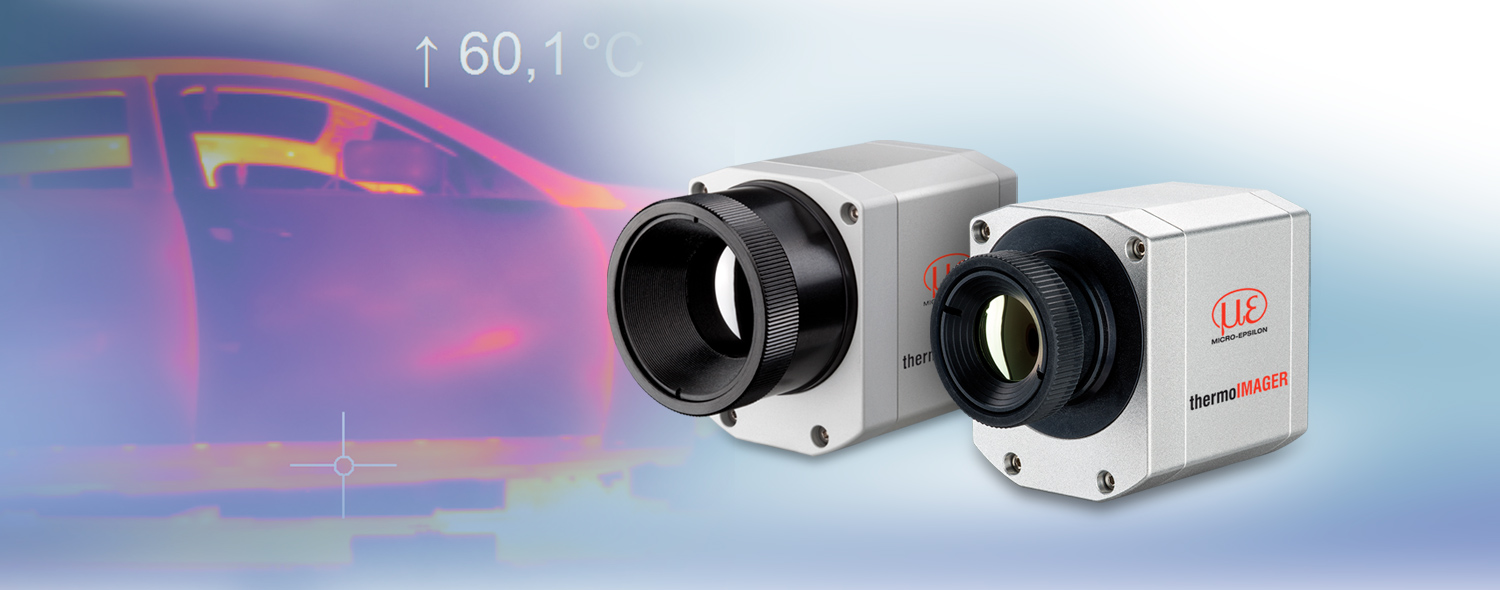

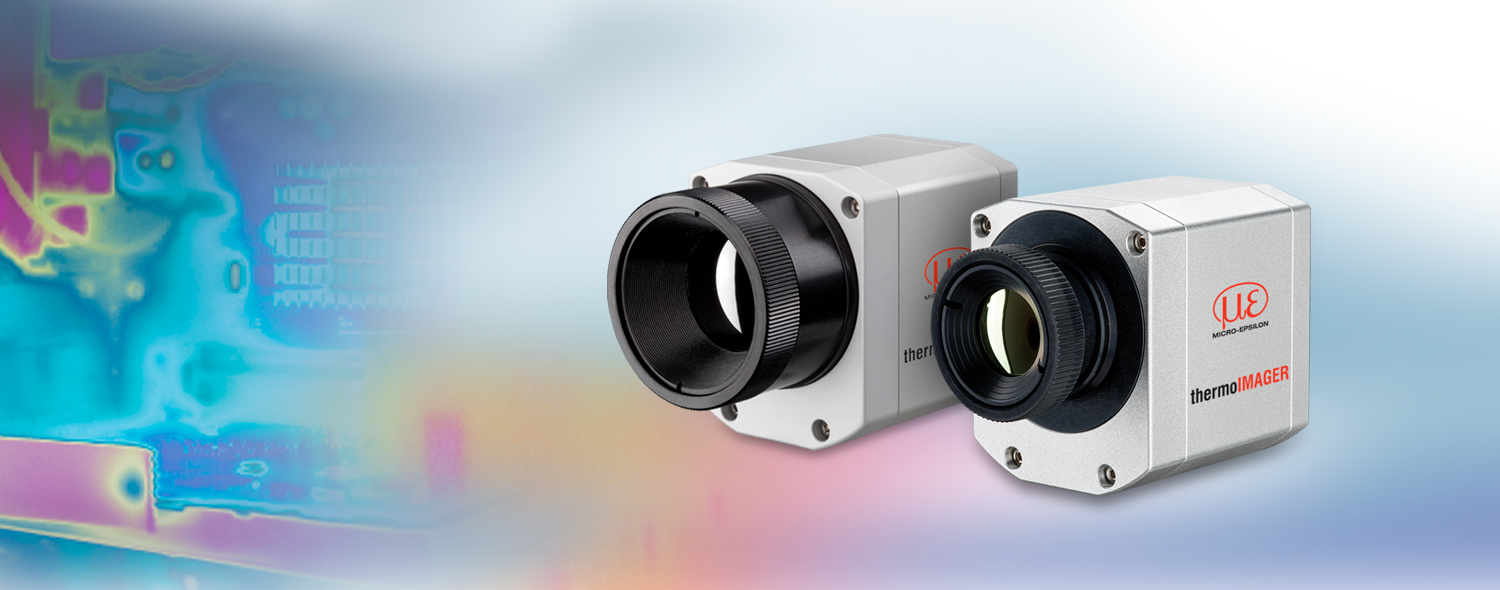

thermoIMAGER TIM QVGA/VGA

Miniaturní infračervené kamery s vysokým rozlišením

Termokamery TIM

Termokamery TIM jsou určeny pro bezkontaktní měření povrchových teplot od -20 ° C do 900 ° C. Umožňují účinné monitorování a řízení teplotně kritických procesů jak při nízkých teplotách (např. v chladicích řetězcích), tak při velmi vysokých teplotách (např. při zpracování skla a kovů). Jejich vysoká teplotní citlivost činí tyto infračervené kamery ideální pro přesné a dynamické úkoly. Různé výkonové třídy umožňují vybrat vhodný model pro každou aplikaci. Kamera je připojena přes USB rozhraní, které také dodává napájení.

logo

Podrobnosti

  1. Měřicí teplotní rozsah -20 až 900°C, na přání až 900 °C
  2. Vynikající teplotní citlivost 0,08 K nebo 0,04 K (TIM 450)
  3. Vyměnitelná optika 6°FOV, 23°FOV a 48°FOV
  4. Snímková frekvence 120 Hz, přenos přes USB 2.0
  5. Napájení přes USB kabel o délce až 20 m
  6. Extrémně lehká (250 g), rozměry 45x45x62 mm
  7. Analogový vstup a výstup, rozhraní pro spouštěč
[]
Kontakt
MICRO-EPSILON Czech Republic
Kontaktní formulář
Vaše žádost o: {product}
* Povinné informace
S vašimi údaji zacházíme důvěrně. Přečtěte si prosím naše prohlášení o ochraně osobních údajů.

Termovizní kamera s vysokým rozlišením a citlivostí

Nová termovizní kamera thermoIMAGER TIM QVGA infračervená kamera nabízí vysoké optické rozlišení 382 x 288 pixelů. Poskytuje ostré snímky a je proto ideální pro malé objekty, které lze pomocí běžných kamer jen těžko detekovat. Maximální tepelná citlivost 75 mK umožňuje spolehlivé detekování nejjemnějších teplotních rozdílů. Termokamera TIM QVGA velký teplotní rozsah -20 ° C až 900 ° C.

Characteristics
  1. Rozsahy měření: -20 až 100 ° C / 0 až 250 ° C / 150 až 900 ° C
  2. Optické rozlišení 382 x 288 pixelů
  3. Spektrální rozsah 8 až 14 μm
  4. Vynikající tepelná citlivost (NETD): 75 mK
  5. Záznam obrazu v reálném čase při 80 Hz
  6. Napájení a provoz přes rozhraní USB
  7. Nejmenší kamera ve své třídě (46 x 56 x 68–77 mm)
  8. IP67
  9. Digitální komunikace přes RS232 nebo DLL pro integraci softwaru

Nejmenší infračervená kamera VGA na světě

Infračervená kamera ThermoIMAGER TIM VGA je nejmenší termovizní kamera s VGA rozlišením na světě, poskytující tepelné obrazy v reálném čase díky optickému rozlišení 640 x 480 pixelů. Díky rozměrům 46x56x76-100 mm a hmotnosti pouhých 269 - 340 g (včetně optiky) je thermoIMAGER TIM VGA jednou z nejkompaktnějších termovizních kamer na trhu. Kamera thermoIMAGER TIM VGA je dodáván spolu s vynikajícím softwarem TIMConnect pro analýzu.

Characteristics
  1. Měřicí rozsahy: -20 až 100 °C / 0 až 250 °C / 150 až 900 °C
  2. Optické rozlišení 640x480 pixelů
  3. Spektrální rozsah: 8 až 14 µm
  4. Vynikající tepelná citlivost (NETD): 40 mK
  5. Optika: 33°, 90° FOV
  6. Záznam obrazu v reálném čase při 32Hz
  7. Napájení a přenos dat pomocí USB 2.0
  8. Extrémně lehká a kompaktní
  9. Analogový vstup a výstup, trigger rozhraní
  10. Třída ochrany IP67

Počítačové řešení pro aplikace thermoIMAGER TIM

TIM NetPCQ je profesionální, vestavěné průmyslové PC s pasivním chlazením (bez ventilátoru) pro aplikace thermoIMAGER. Kameru NetPCQ a TIM lze provozovat v kombinaci jako samostatný systém. Vzdálená údržba je možná  přes rozhraní Ethernet. Data poskytnutá kamerou TIM lze ukládat přímo na NetPCQ, kde lze nainstalovat i software specifický pro zákazníka.

Characteristics
  1. Podporuje všechny modely thermoIMAGER TIM
  2. Podporuje 80 Hz (TIM QVGA), 32 Hz (TIM VGA) snímkové frekvence
  3. Zahrnuje software TIMConnect
  4. Monitor prostřednictvím VGA (analogový)
  5. Integrovaná funkce "watchdog"
  6. Volitelné: kabel USB do 20 m, kabel USB do vysoké teploty, prodlužovací kabel Ethernet až do 100 m

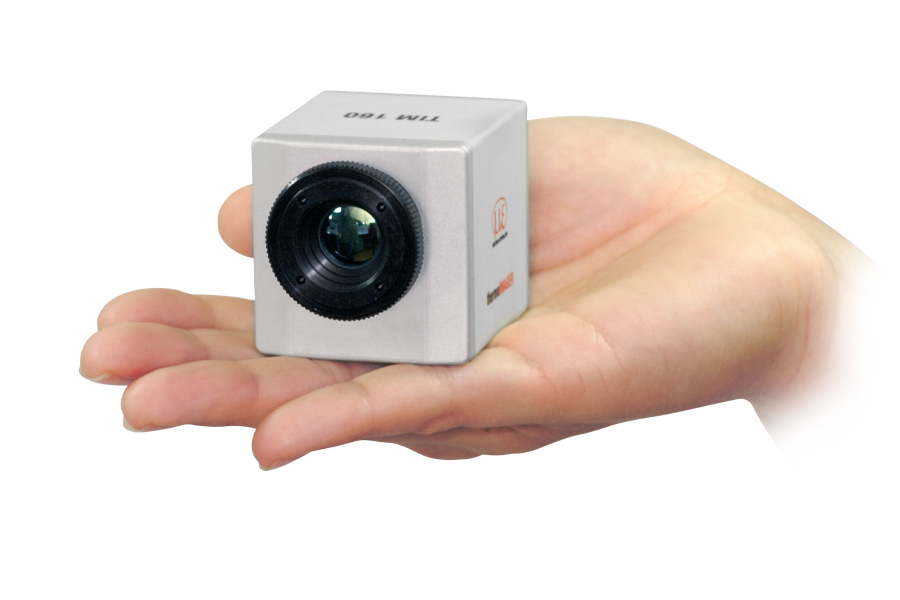

Extrémně lehké, robustní a kompaktní

Kamery thermoIMAGER jsou přenosné infračervené snímacími kamerami a zařízeními pro stacionární použití. Díky jejich lehkému a kompaktnímu designu jsou ideální pro mobilní i stacionární použití.

logo

Snadná integrace

Pokročilé koncepty rozhraní umožňují snadnou integraci infračervených kamer do sítí a automatizovaných systémů:

  • Prodloužení kabelu USB až 100 m přes Ethernet nebo až 10 km pomocí optického kabelu
  • Procesní rozhraní (PIF) jako analogový vstup / výstup (0 / 4-20 mA) a digitální výstup (bezpotenciálový reléový výstup)
  • Software rozhraní přes Dynamic-Link-Library (SDK) a COM port

Licence softwaru pro TIMx

Software TIM Connect je extrémně výkonný termografický software dodávaný s každou infračervenou kamerou měřící v reálném čase. Tento software umožňuje konfiguraci termiokamery a automatické řízení procesu a kvality. Jednotlivé prahové hodnoty alarmu lze nastavit v závislosti na příslušném procesu. Volně stažitelný software je kompatibilní se systémy Windows 7 a 10.

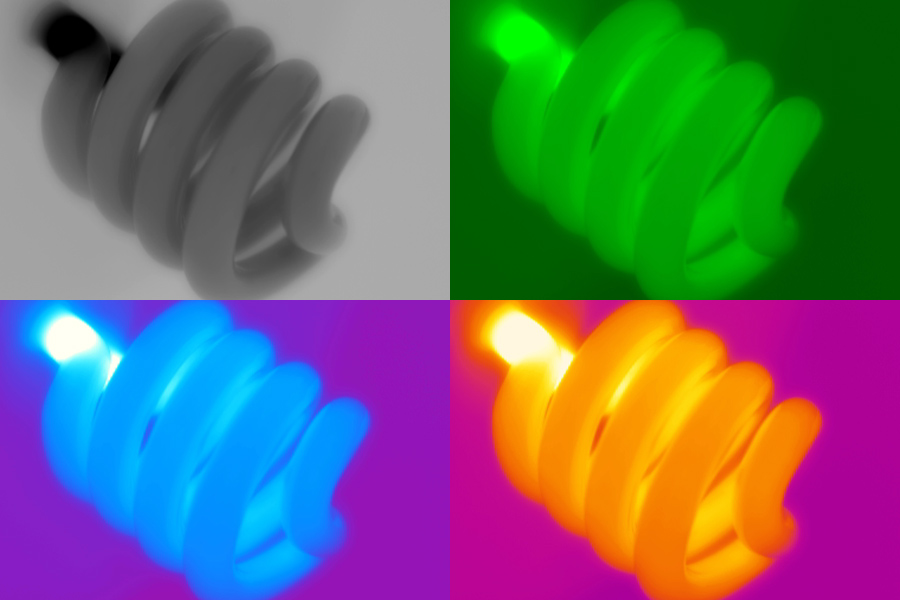

Širší teplotní rozsah

Termokamery Micro-Epsilon jsou vhodné pro aplikace v měřicím rozsahu od -20 ° C do 900 ° C - od nízkých teplot převládajících v chladicích řetězech nebo laboratořích až po nejvyšší teploty v aplikacích pro zpracování kovů.
