Laserové snímače pro kovy a drsné povrchy
Laserové snímače optoNCDT LL vytvářejí oválný světelný bod o šířce pouhých několika milimetrů, který připomíná krátkou „laserovou linku“ (LL). Tento oválný světelný bod kompenzuje nehomogenní povrchové struktury a takzvaný „speckling“ efekt, který se vyskytuje zejména u kovových povrchů. V kombinaci se speciálními softwarovými algoritmy jsou filtrovány interference způsobené drsností povrchu, vadami, prohlubněmi nebo otvory. To umožňuje stabilní a přesné výsledky měření.
Spolehlivá měření na strukturovaných a kovových površích
Laserové snímače optoNCDT LL jsou k dispozici v několika řadách s různými měřicími rozsahy, měřicími rychlostmi a přesnostmi. Používají se pro přesné měření vzdálenosti na strukturovaných površích, tj. když je třeba měřit vzdálenost k povrchu, a nikoli samotnou strukturu. Pro jemné detaily a povrchové struktury jsou preferovanou volbou snímače optoNCDT s bodovým laserem a modrými laserovými snímači.
Rozhraní a jednotky pro zpracování signálu

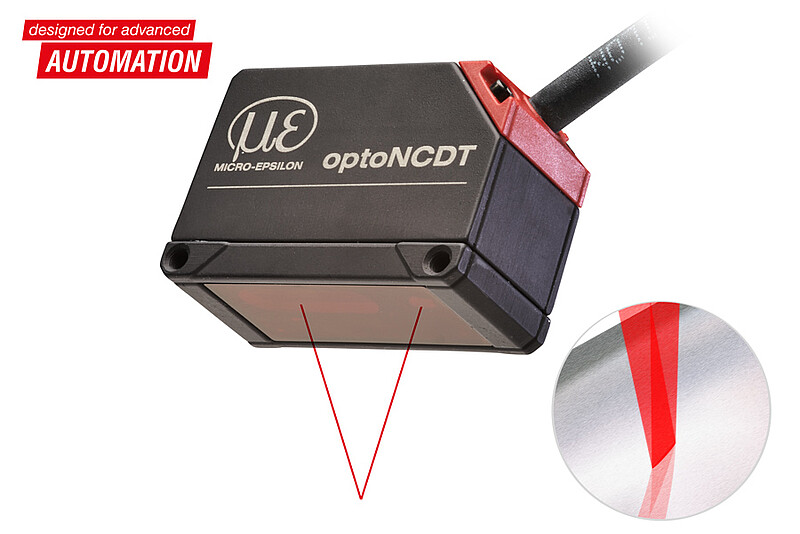

Kompaktní laserové snímače optoNCDT 1420 LL jsou určeny pro měření lesklých kovových a drsných povrchů. Oválný světelný bod, který připomíná krátkou laserovou linku, dokáže lépe kompenzovat nerovnosti, jako je struktura a drsnost. Speciální softwarové algoritmy odfiltrují rušení způsobené drsností povrchu, vadami, prohlubněmi nebo nejmenšími otvory.
- Laserový snímač se speciální čočkou s oválným světelným bodem (krátká laserová linka)
- Přesné měření na kovových a strukturovaných površích
- Aktivní kompenzace povrchu pro měnící se povrchy (ASC)
- Integrovaná řídicí jednotka
- Rozsah měření (mm): 10 | 25 | 50
- Linearita od 8 µm
- Nastavitelná měřicí frekvence až 8 kHz
- Digitální rozhraní (integrované): RS422 (16 bitů)
- Digitální rozhraní (volitelné připojení přes rozhraní modul): PROFINET, EtherNet/IP, EtherCAT
- Škálovatelný analogový výstup
- Robustní hliníkové pouzdro s krytím IP67

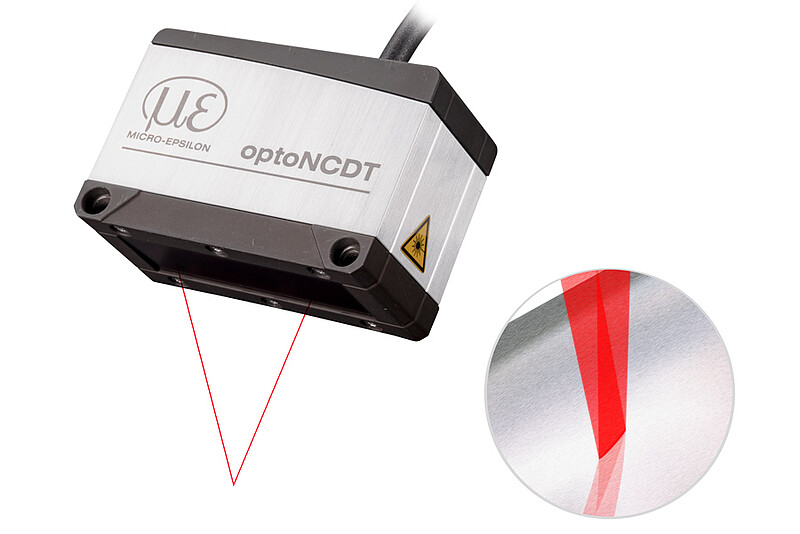

Laserové snímače optoNCDT 1900 LL jsou určeny pro měření lesklých kovových a drsných povrchů. Jejich malá laserová linka umožňuje přesné měření lesklých kovových povrchů a strukturovaných objektů. Díky extrémně kompaktním rozměrům lze snímače integrovat i do omezených instalačních prostorů.
- Laserový snímač se speciální čočkou a oválným světelným bodem (malá laserová linka)
- Ideální pro statická a dynamická měření vzdálenosti na kovech, strukturovaných površích a měřených objektech, do kterých laserový paprsek proniká
- Kompaktní konstrukce snímače s integrovanou řídicí jednotkou
- Vysoká odolnost vůči okolnímu světlu
- Rozsahy měření (mm): 2 | 6 | 10 | 25 | 50
- Linearita od 1 µm
- Opakovatelnost 0,1 µm
- Nastavitelná měřicí frekvence až 10 kHz
- Rozhraní: analogový výstup, RS422, PROFINET, Ethernet/IP, EtherCAT
- Pokročilá kompenzace povrchu pro povrchy s měnícími se odrazy
- Data sheet optoNCDT 1900LL (pdf, 1.56 MB)
- Data sheet optoNCDT 1900LL with Industrial Ethernet interface (pdf, 2.78 MB)
- Setup Guide optoNCDT 1900 / 1900LL (pdf, 2.27 MB)
- Setup Guide optoNCDT 1900-Industrial Ethernet (pdf, 1.36 MB)
- Operating Instructions optoNCDT 1900 (pdf, 8.42 MB)
- Operating Instructions optoNCDT 1900-EtherCAT (pdf, 5.22 MB)
- Operating Instructions optoNCDT 1900 EtherNet/IP (pdf, 5.38 MB)
- Operating Instructions optoNCDT 1900 PROFINET (pdf, 5.89 MB)
- Setup Guide Protective Film optoNCDT 1900 (pdf, 662.70 KB)
- CAD file 3D-model optoNCDT ILD1900 (zip, 18.50 MB)
- Electronic Data Sheet file optoNCDT 1900 (zip, 4.98 KB)
- Firmware update ILD1900 V18.0 (U_18.0-97) (zip, 2.32 MB)
- Firmware update for ILD1900-EtherCAT V1 (U-ECAT_20.02-107) (zip, 2.99 MB)
- ESI Device Description for ILD1900-EtherCAT (zip, 7.70 KB)
- Firmware update for ILD1900-EtherNet/IP V1 (U-ENIP_20.2-107) (zip, 2.96 MB)
- ESD Device Description for ILD1900-EtherNet/IP (zip, 5.05 KB)
- sensorTOOL V2.2.0 (exe, 18.11 MB)
- MEDAQLib V5.6.0 (zip, 23.20 MB)

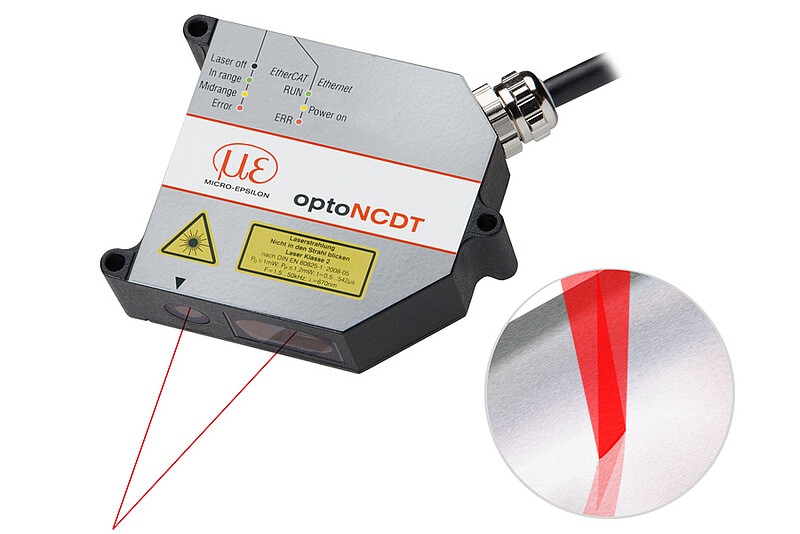

Místo běžného laserového bodu promítají laserové snímače optoNCDT 2300LL na povrch cíle velmi tenkou laserovou linku. Díky této laserové lince je optoNCDT 2300LL zvláště vhodný pro přesná měření posunu a vzdálenosti na lesklých, porézních i drsných površích. Vysoká měřicí frekvence až 49 kHz umožňuje spolehlivá měření v procesech s vysokou rychlostí. Nastavení parametrů laserového snímače se provádí přes webové rozhraní, které je přístupné přes rozhraní Ethernet. Toto webové rozhraní nabízí mnoho funkcí pro vyhodnocování a zpracování naměřených hodnot a signálů.
- Laserový snímač se speciální čočkou a oválným světelným bodem (malá laserová linka)
- Ideální pro statická a dynamická měření vzdálenosti na kovech, strukturovaných površích a měřených objektech, kde laserový paprsek proniká
- Integrovaná řídicí jednotka
- Rozsahy měření (mm): 2 | 10 | 20 | 50
- Linearita od 0,6 µm
- Rozlišení max. 0,03 µm
- Nastavitelná měřicí frekvence až 49 140 kHz
- Pokročilá kompenzace povrchu v reálném čase (A-RTSC)
- Rozhraní: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, analogový výstup (přes C-Box)
