thicknessGAUGE C.LL
Systémy snímačů thicknessGAUGE C.LL používají k měření tloušťky laserové triangulační snímače. Tyto laserové snímače umožňují vysokou měřicí rychlost při vysokých rychlostech. Řada thicknessGAUGE.laser zaujme příznivým poměrem cena/výkon a používá se přednostně k měření tloušťky běžných povrchů, jako jsou plasty, dřevo a kovy.
Charakteristika
- Použitá technologie snímačů: laserové triangulační snímače posunu
- Rozsah měření (tloušťka): 6 / 50 mm
- Přesnost systému: ±1 / ±5 µm
- Měřicí frekvence: až 10 kHz
- Cenově dostupný systém snímačů pro běžné povrchy od plastů po kovy
- Kompaktní design splňuje vysoký výkon a vynikající poměr cena/výkon
Přesné měření tloušťky pomocí laserových triangulačních snímačů

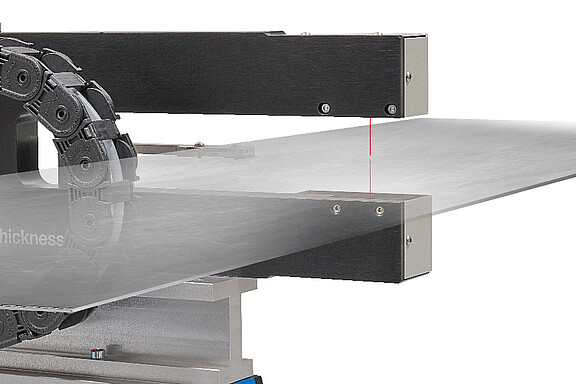

Systémy snímačů thicknessGAUGE C.LL jsou smontovány a kalibrovány ve výrobním závodě a jsou připraveny k provozu. Skládají se ze stabilního rámu, ke kterému jsou připevněny dva optické snímače vzdálenosti. Tyto snímače měří tloušťku měřeného objektu podle principu rozdílu. Snímače jsou dokonale vzájemně sladěny z hlediska montážních podmínek, a proto poskytují vysokou přesnost měření.
Lineární osa přesouvá snímací systém z parkovací polohy do měřicí polohy. Pro plně automatickou kalibraci se systém přesune zpět do parkovací polohy.
Systém snímačů thicknessGAUGE C.LL se používá pro přesné měření tloušťky pásů a plechů. Lze jej také použít pro měření na pevné dráze, např. pro měření středové linie (středová tloušťka) nebo pro měření tloušťky na okrajích. Lineární jednotka umožňuje měření tloušťky v rozsahu až 600 mm šířky pásu.
