Vysoce výkonný snímač 3D obrazu pro průmyslová měření a kontrolní úlohy
Vysoce výkonný snímač surfaceCONTROL 3D 3200 je ideálně uzpůsoben pro použití v průmyslových aplikacích. Vykonává automatizované inline 3D měření geometrie, tvaru a kontrolu povrchu difúzně odrazivých (matných) povrchů. Senzor charakterizuje kompaktní design a vysoká přesnost měření spolu s vysokou rychlostí zpracování dat. Díky velké opakovatelnosti měření v ose Z až 0,4 µm zvládne senzor i velice přesná 3D měření a inspekční úlohy. V nabídce jsou dva měřící rozsahy, které pokryjí dvě různé měřící pole.
Podrobnosti
- Získání dat za 0,3 sekundy
- Snímky s mikrometrickou přesností ve velkém měřícím poli
- Nejvyšší dosažitelná přesnost až 0,4 µm
- Digitální rozhraní (integrované): GigE Vision / GenICAM
- Digitální rozhraní (přes 2D/3D Gateway): PROFINET / EtherCAT / EtherNet/IP*
- Digitální vstupy/výstupy: 4 nastavitelné digitální vstupy/výstupy (externí triggerování, ovládání senzoru, výstup stavu senzoru)
High-precision 3D sensor for the smallest measuring objects

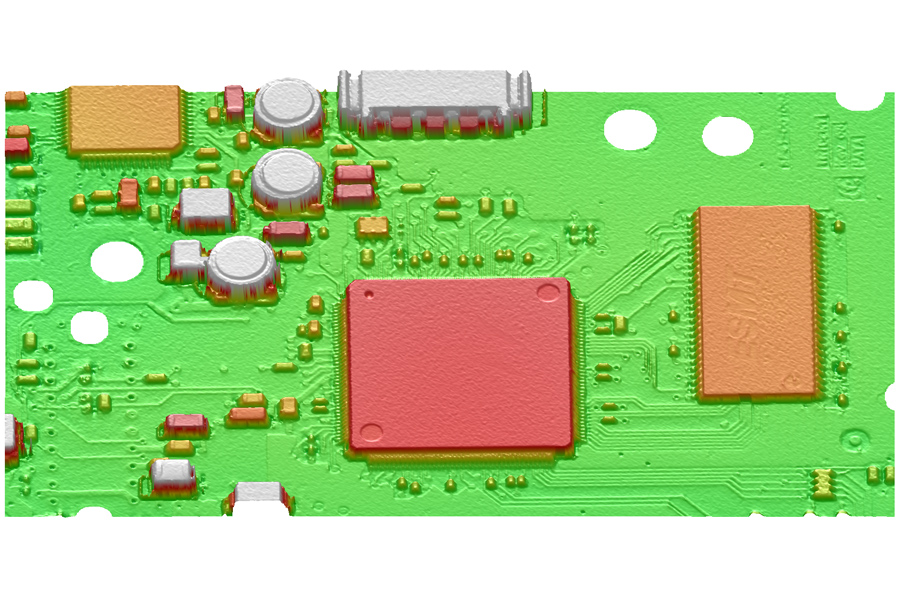

With its small measurement area of 30 x 18,5 mm, the surfaceCONTROL 32x0-30 detects even the finest 3D and surface structures with utmost precision and reliability. Its high z-axis resolution and the precise repeatability enable high precision measurements. In addition, tiny objects with a working distance of 130 mm can be detected while the XY resolution from 12 µm ensures even more accurate detection.
240 mm larger measuring range with excellent precision in Z

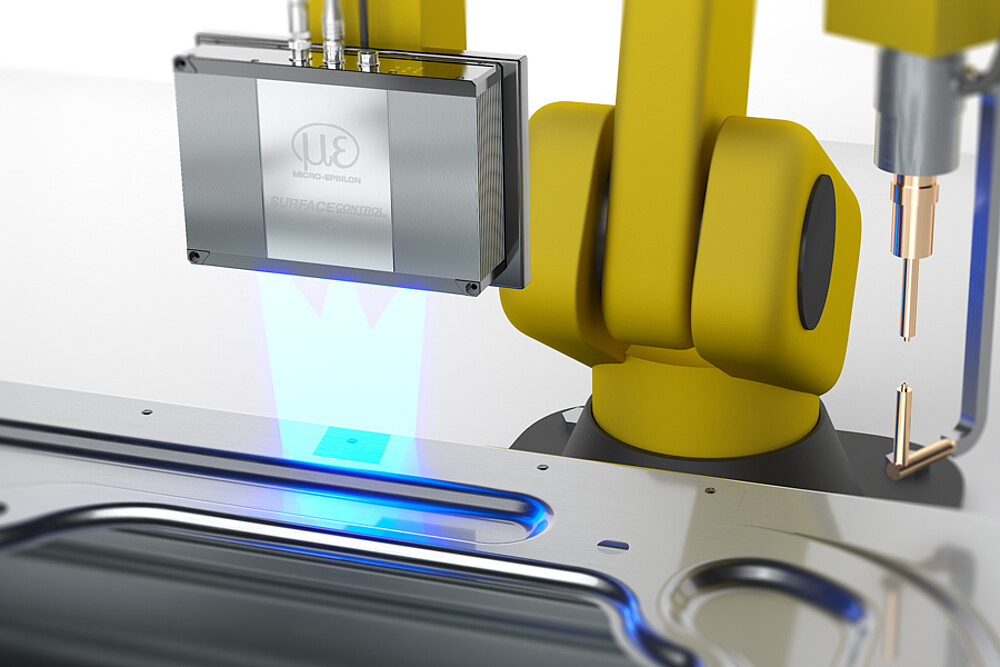

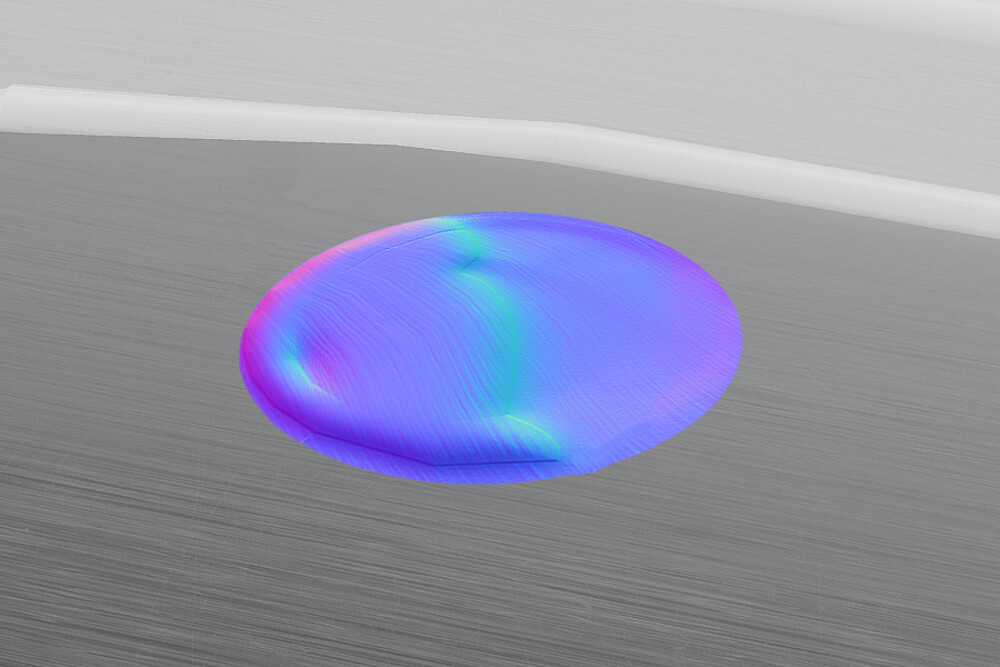

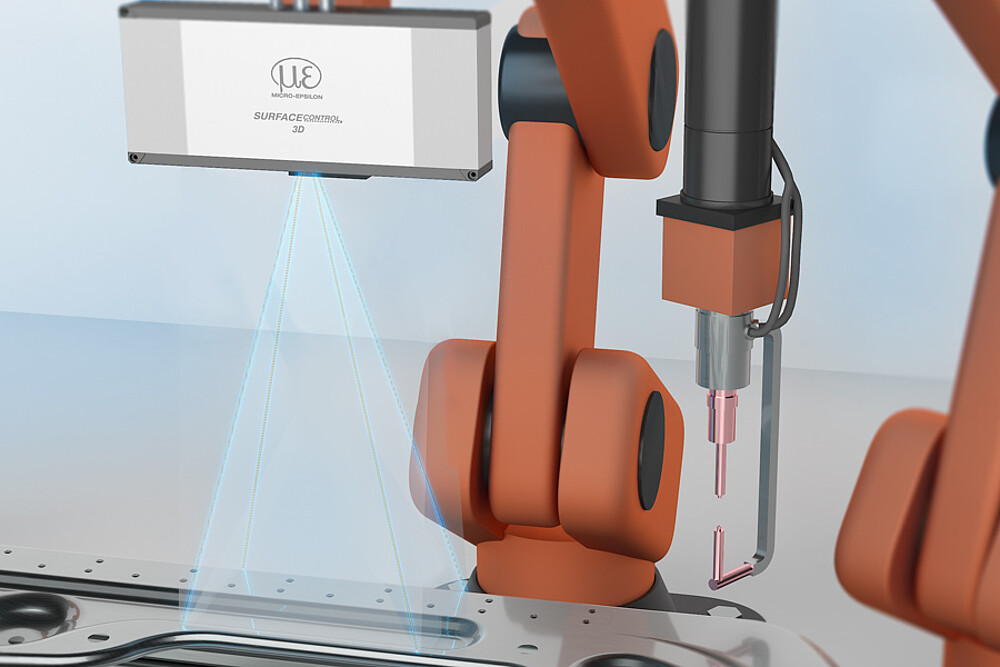

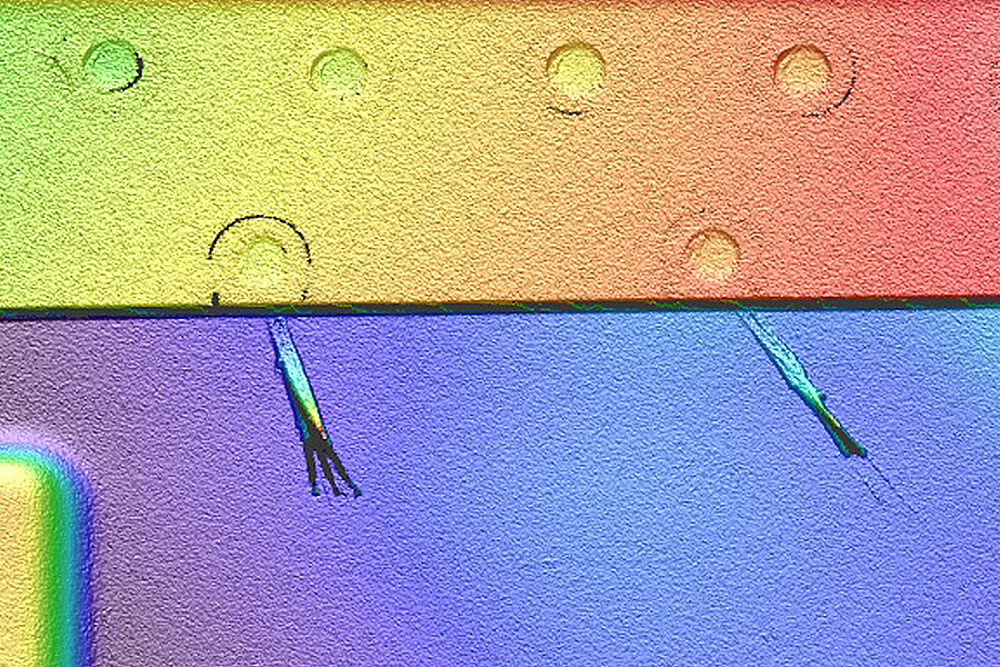

With a measurement area of up to 245 x 180 mm, the surfaceCONTROL 35x0-240 captures structures and details on larger targets with high precision. Due to their high z-axis measuring range of 240 mm, the sensors are ideal for applications with large measuring volumes. The high z-axis resolution of 5 µm in combination with the larger measuring range enables maximum precision for a wide range of applications, e.g. for testing bipolar plates for fuel cells.
Nová generace 3D měření
K rychlému datovému výstupu serfaceCONTROL 3D 3200 lze dokoupit 2D/3D Gateway II, která převede komunikaci do protokolů EtherNet/IP, PROFINET a EtherCAT. Kompatibilita se 3D GigE Vision umožní snadnou integraci do softwaru pro zpracování obrazu třetích stran. Komplexní SDK (Software Development Kit) pro vývojáře a integrátory dovršuje softwarový balíček.
Software 3DInspect pro 3D měřící úlohy a kontrolu
Software 3DInspect je mocný nástroj pro nastavení parametrů snímače a průmyslové měření. Tento software přenáší naměřená data ze snímače přes Ethernet a zobrazuje je v trojrozměrné formě. Tato 3D data jsou dále zpracovávána, vyhodnocována a posuzována měřicím programem 3DInspect na PC a v případě potřeby protokolována a přenášena přes Ethernet do řídicí jednotky. Data lze uložit na pevný disk. Nastavení a konfigurace snímače je možná pomocí softwaru.
