Nová generace vysoce přesných inline 3D měření

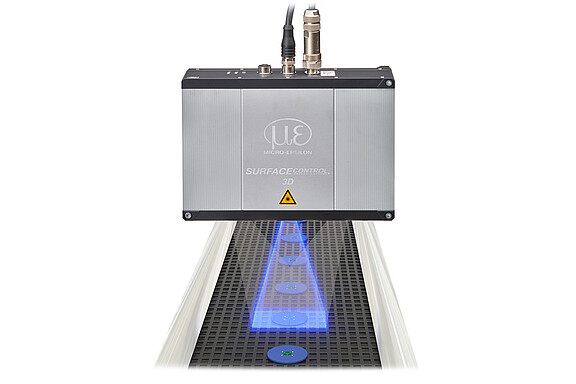

Vysoce přesný snapshot snímač surfaceCONTROL 3D 3500 se používá pro automatickou optickou kontrolu geometrie, tvaru a povrchů na difúzně odrazných površích. Snímač surfaceCONTROL 3D 3500 vyniká kompaktním designem a vysokou přesností měření v kombinaci s vysokou rychlostí zpracování dat. S opakovatelností osy z až 0,25 µm stanovuje snímač nové standardy v oblasti vysoce přesných inline 3D měření. To umožňuje spolehlivou detekci i těch nejmenších odchylek v rovinnosti a výšce. Dva modely pokrývají různá měřicí pole.
Charakteristika
- Snímky s mikrometrovou přesností a velkým měřicím polem
- Rychlé 3D měření od 0,2 s
- Nejvyšší přesnost až 0,25 μm
- Digitální rozhraní (integrovaná): GigE Vision / GenICam
- Štíhlá a kompaktní konstrukce snímače
- Až 2,2 milionu 3D bodů za sekundu
- Digitální rozhraní (prostřednictvím 2D/3D brány): PROFINET / EtherCAT / EtherNet/IP*
- Digitální vstupy/výstupy: 4 digitální I/O, pro které lze nastavit parametry (pro externí spouštění, ovládání snímače, výstup stavů snímače)
Nová generace 3D měření
Kromě rychlého výstupu dat přes Gigabit Ethernet nabízí snímač také další digitální rozhraní I/O. 2D/3D Gateway II podporuje připojení EtherNet/IP, PROFINET a EtherCAT. Výkonné softwarové nástroje umožňují přesná 3D měření a kontrolu povrchů. Kompatibilita s GigE Vision také umožňuje snadnou integraci do softwaru pro zpracování obrazu od třetích stran. Softwarový balíček doplňuje komplexní SDK pro integraci softwaru zákazníků.
Příklady použití:
- 3D kontrola geometrie a detekce tvaru
- Kontrola tvaru, polohy a povrchu
- Detekce vad
- 3D rozpoznávání textu a detekce nejjemnějších struktur
- Kontrola elektronických součástek
Pro 3D měření s maximální přesností – surfaceCONTROL 3500-30
Díky malé měřicí ploše 30 x 18,5 mm zachycuje surfaceCONTROL 35x0-30 nejjemnější geometrie a povrchové struktury s maximální přesností a spolehlivostí. Vysoké rozlišení osy Z a přesná opakovatelnost činí z tohoto 3D snímače nejpřesnější snímač na trhu 3D snapshot snímačů. Kromě toho jsou měřené předměty detekovány ve pracovní vzdálenosti 130 mm. Vysoké rozlišení XY 8 µm umožňuje ještě přesnější detekci.
Velký rozsah měření a vynikající přesnost – surfaceCONTROL 3500-240
S měřicí plochou až 245 x 180 mm zachycuje surfaceCONTROL 35x0-240 struktury a detaily na větších objektech s vysokou přesností. Díky velkému rozsahu měření osy z (240 mm) jsou snímače ideální pro aplikace s velkými měřicími objemy. Jejich extrémně vysoké rozlišení osy z v kombinaci s velkou měřicí plochou umožňuje maximální přesnost v široké škále aplikací, např. při testování bipolárních desek pro palivové články nebo v robotických aplikacích.

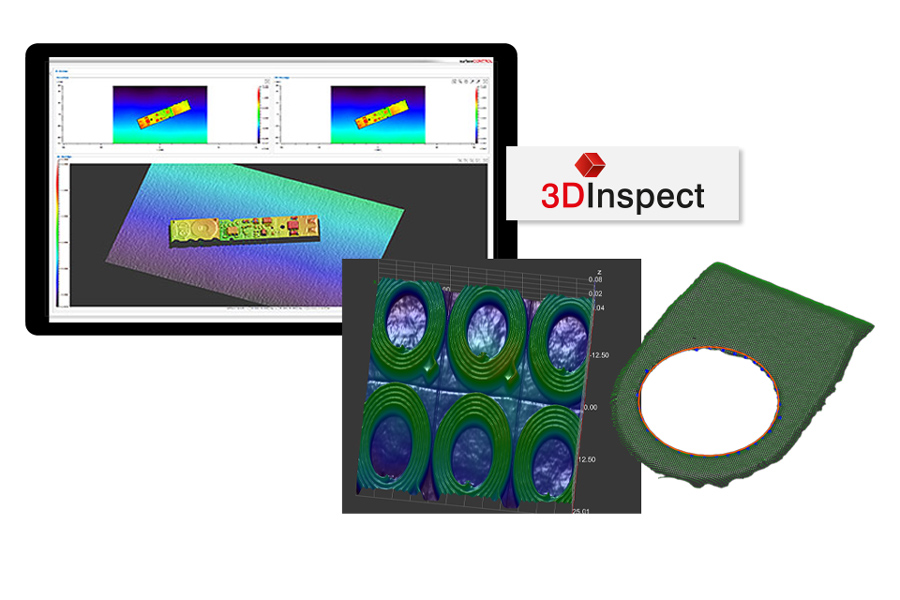

Software 3DInspect pro 3D měření a kontrolu
Software 3DInspect je výkonný nástroj pro nastavení parametrů snímače a průmyslové měřicí úkoly. Tento software přenáší naměřená data ze snímače přes Ethernet a poskytuje je ve trojrozměrné formě. Tato 3D data jsou dále zpracovávána, vyhodnocována a posuzována pomocí měřicích programů 3DInspect na PC a v případě potřeby zaznamenávána a přenášena přes Ethernet do řídicí jednotky. V případě potřeby lze tato 3D data uložit pomocí softwaru. Kromě toho je možné pomocí softwaru provést nastavení a konfiguraci snímače. Pro připojení k automatizačnímu rozhraní je při použití snímačů SC3510 k dispozici funkční rozšíření 3DInspect Automation, které zahrnuje také komplexní zaznamenávání dat.
